초록

본 논문은 여러 접지점을 가진 회로를 토션 밸런스에 장착하여, 접지점에 따라 형성되는 병렬 반환 경로의 전류가 지구 및 자석에 의해 발생하는 로렌츠 힘을 어떻게 변화시키는지를 실험적으로 확인한다. 반환 경로를 연결·해제하거나 방향을 바꾸면 토션 밸런스의 회전 변위가 측정되며, 이는 마이크로파 구동 ‘EmDrive’ 실험에서 보고된 미세 추력과 유사한 규모의 가짜 추력으로 해석될 수 있다.

상세 분석

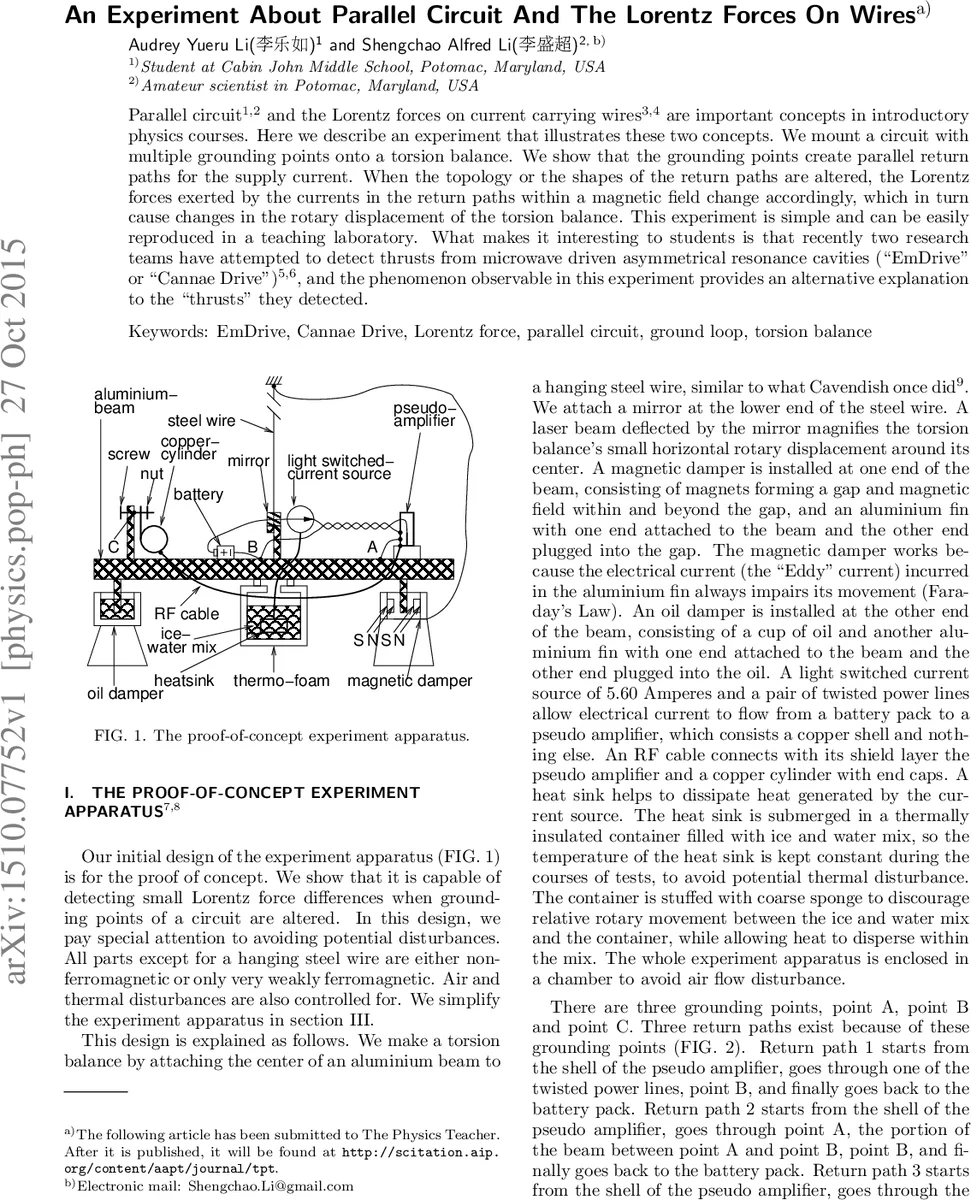

이 실험은 전기·자기학의 기본 원리를 교육용으로 시각화하려는 시도이면서, 최근 논란이 되고 있는 EmDrive·Cannae Drive의 미세 추력 측정에 대한 대안적 설명을 제시한다. 실험 장치는 알루미늄 빔에 거치된 토션 밸런스와, 비자성·약자성 재료만을 사용한 회로, 그리고 레이저 거울을 이용한 미세 회전 측정 시스템으로 구성된다. 핵심은 회로에 세 개의 접지점(A, B, C)을 두어 세 개의 병렬 반환 경로(RP1‑RP3)를 형성하고, 각 경로의 저항을 측정해 전류 분배를 계산한다.

전류가 흐르는 도선은 지구 자기장과 실험에 배치된 네오디뮴 자석이 만든 자기장 속에서 로렌츠 힘 F = I × L × B 를 발생시킨다. 반환 경로가 달라지면 전류의 크기와 흐르는 방향이 바뀌어 토션 밸런스에 작용하는 토크가 변한다. 저자들은 RP3를 연결·해제하는 두 경우를 번갈아 가며 10번씩 반복하고, 회전 변위를 레이저 반사점의 이동으로 정밀 측정하였다.

통계적으로는 두 집단 간 차이가 p‑value = 1.4 × 10⁻⁸(테스트 A) 및 p‑value = 0.0080(테스트 C) 로 매우 유의미함을 보고한다. 또한, 토션 밸런스의 방위(북, 동, 북동)와 자석 댐퍼의 극성을 바꾸어 실험했을 때도 변위 차이가 관찰되어, 지구 자기장의 방향성까지 로렌츠 힘에 영향을 미침을 확인한다.

이러한 결과는 EmDrive 실험에서 “추력”이라고 보고된 값이 실제로는 회로 접지 방식이나 RF 케이블 형태, 반환 경로의 변형 등에 의해 발생한 로렌츠 힘일 가능성을 시사한다. 특히, EmDrive 실험에서는 마이크로파 발생기와 증폭기, 케이블이 토션 밸런스에 직접 접지되어 있었으며, 실험 간 RF 케이블 형태가 달라졌음에도 그 영향을 충분히 통제하지 못했다는 점을 지적한다.

실험 설계상의 장점은 저비용·고재현성이다. 비자성 재료와 레이저·거울 대신 네오디뮴 자석, 손전등, 간단한 알루미늄 빔을 사용한 ‘간소화 버전’도 제시되어, 일반 물리 교육실에서도 동일한 현상을 재현할 수 있다. 다만, 실험에서 사용된 전류가 5.6 A에 달하고, 토션 밸런스의 회전 저항이 매우 낮아 미세한 외부 진동이나 온도 변화에도 민감할 수 있다. 따라서 실험 재현 시 전자기 차폐와 열 안정화, 진동 차단을 충분히 고려해야 한다.

전반적으로 이 논문은 전류와 자기장이 결합된 로렌츠 힘이 미세 토션 밸런스 실험에서 어떻게 가짜 추력으로 오인될 수 있는지를 명확히 보여 주며, EmDrive와 같은 ‘추력 없는 추진’ 주장에 대한 과학적 비판을 강화한다.
