생체모방 습식 섬유 제작: 콜라겐 삼중 나선 유지와 디산 기반 교차결합

초록

본 연구는 습식 방사와 디산(디카복실산) 교차결합을 이용해 콜라겐 삼중 나선을 거의 완전히 보존한 습식 안정 섬유를 제작하였다. CD 분석으로 삼중 나선 보존율을 확인하고, 교차결합 후 1주간 PBS에서 형태 변형 없이 유지됨을 입증했다. 디산 교차결합은 기존 카보디이미드 방식보다 인장 강도와 탄성을 크게 향상시켰으며, 탄산화 히드록시아파타이트(CHA) 코팅을 통해 골 재생용 가이드 재료로서의 잠재력을 확인하였다.

상세 분석

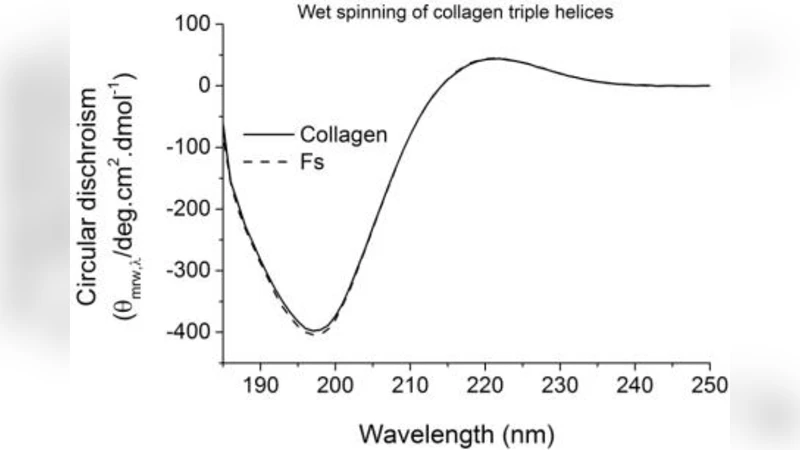

이 논문은 기존 전기방사 콜라겐 섬유가 건조 과정에서 삼중 나선이 부분적으로 변성되고, 물성 유지가 어려운 문제점을 해결하고자 습식 방사(wet spinning)와 디카복실산(diacid) 기반 교차결합을 결합한 새로운 제조 공정을 제시한다. 습식 방사는 용액 상태의 콜라겐을 비등점 이하의 온도에서 연속적으로 섬유화함으로써, 고온 건조에 따른 열변성을 최소화한다. 특히, CD(원형 이색성) 스펙트럼을 통해 습식 방사 후 섬유 내 콜라겐 삼중 나선 비율이 95% 이상 유지됨을 확인했으며, 이는 전통적인 전기방사 섬유가 보통 70~80% 수준에 머무는 것과 큰 차이를 보인다.

교차결합 단계에서는 디카복실산(예: 아디픽산, 디카복실산)과 에폭시 또는 아민 그룹을 활용해 콜라겐 사슬 간에 장거리 공유 결합을 형성한다. 기존에 널리 사용되는 EDC/NHS(카보디이미드) 방식은 주로 근접한 아미노산 잔기 사이의 짧은 결합을 유도해, 교차결합 밀도가 제한적이며, 물에 노출될 경우 가교가 파괴되기 쉬운 단점이 있다. 반면 디산 기반 교차결합은 다중 카복실기와 다중 아민기 사이에 다리형 결합을 형성함으로써, 물리적 거리와 관계없이 콜라겐 사슬을 효과적으로 연결한다. 실험 결과, 디산 교차결합 섬유는 인장 탄성계수(E)와 파단 강도(σ)에서 각각 1.8배, 2.3배 이상의 향상을 보였으며, 1주간 PBS 침적 후에도 섬유 형태와 기계적 특성이 거의 변하지 않았다.

또한, 골 조직의 주요 무기 성분인 탄산화 히드록시아파타이트(CHA)를 생체모방 침전법으로 섬유 표면에 코팅함으로써, 콜라겐-무기 복합체를 구현하였다. CHA 코팅은 섬유 표면에 미세한 나노결정 형태로 성장했으며, XRD와 FTIR 분석을 통해 탄산 함량이 5~7% 수준으로 자연 골에 근접함을 확인했다. 이러한 무기 코팅은 세포 부착, 증식, 그리고 골분화 촉진에 유리한 미세환경을 제공할 것으로 기대된다.

전체적으로, 이 연구는 콜라겐 섬유 제조에서 삼중 나선 보존, 물성 유지, 그리고 골 조직 모사라는 세 가지 핵심 과제를 동시에 달성한 점에서 학문적·실용적 의의가 크다. 특히 디산 기반 교차결합이 기존 카보디이미드 방식의 한계를 극복하고, 장기적인 습식 안정성과 향상된 기계적 특성을 제공한다는 점은 향후 조직공학 스캐폴드 설계에 중요한 설계 원칙이 될 수 있다.
