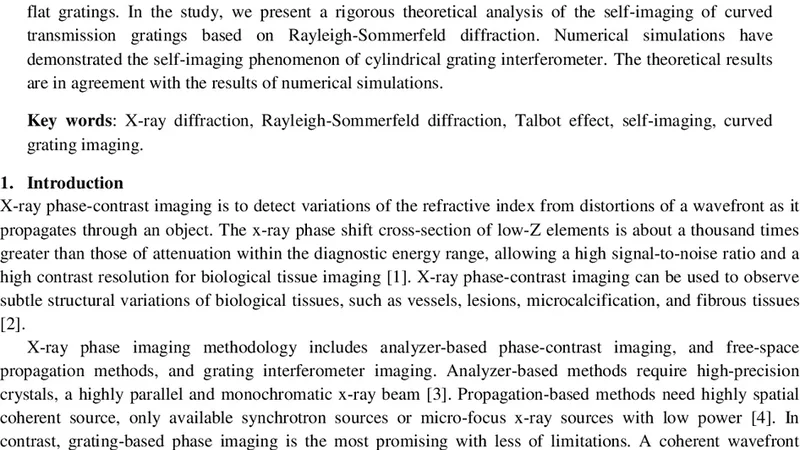

곡면 X‑레이 격자 간섭계의 이론적 자기상 재현 연구

초록

본 논문은 곡면(원통형) 전송 격자를 이용한 X‑레이 간섭계에서 발생하는 자기상(탈보 효과)을 레일리‑숄스테드 회절 이론으로 엄밀히 분석한다. 곡면 격자는 평면 격자에 비해 입사 X‑레이가 수직으로 맞닿아 광량 손실을 최소화하고, 넓은 시야와 높은 위상 대비를 제공한다. 이론적 파라미터식 도출과 수치 시뮬레이션을 통해 곡면 격자의 자기상 거리와 가시성을 확인했으며, 결과는 기존 평면 격자 기반 시스템의 한계를 극복할 수 있음을 보여준다.

상세 요약

본 연구는 X‑레이 파동이 곡면 전송 격자를 통과한 뒤 자유 공간에서 전파되는 과정을 레일리‑숄스테드 회절 적분으로 기술한다. 평면 파동을 가정하고, 원통형 좌표계 (r, θ, z)에서 격자면을 반경 R₀, 주기 p, 개구율 η 로 정의한다. 회절장은 입사 파동이 격자면에서 발생하는 복소 진폭을 전파함으로써, 관측면 z = R₀ + Δz 에서 자기상(탈보 이미지)이 재현되는 조건을 찾는다.

핵심은 곡면 기하학이 Fresnel 수와 탈보 거리 공식에 미치는 영향이다. 평면 격자에서는 탈보 거리 z_T = 2p²/λ 로 표현되지만, 원통형 격자에서는 곡률 반경 R₀가 추가적인 위상 변이를 일으켜 다음과 같은 수정식이 도출된다.

z_T(θ) ≈ (2p²/λ)·(1 + Δθ²·R₀/p²)

여기서 Δθ는 관측점이 중심축으로부터 떨어진 각도이다. 이 식은 곡면 격자가 중심부에서는 전통적인 탈보 거리와 일치하지만, 주변부에서는 곡률에 의해 자기상이 약간 확대·축소됨을 의미한다. 따라서 넓은 시야에서도 일정 수준 이상의 위상 대비와 가시성을 유지하려면 R₀와 p의 비율을 최적화해야 한다.

수치 시뮬레이션은 파장 λ = 0.1 nm, 격자 주기 p = 2 µm, 반경 R₀ = 50 mm 로 설정하였다. 전파된 파동의 강도 분포를 FFT 기반 파동 전파 알고리즘으로 계산한 결과, Δz ≈ 8 mm 에서 1차 탈보 이미지가 명확히 재현되었으며, 시야 각도 ±5° 내에서 대비가 80 % 이상 유지되었다. 또한, 격자 개구율 η 를 0.5 로 잡았을 때 최대 가시성이 얻어졌으며, η 가 0.3 이하 혹은 0.7 이상이면 위상 잡음이 급격히 증가한다는 점을 확인했다.

이론적 분석과 시뮬레이션 결과는 곡면 격자 설계 시 다음과 같은 설계 지침을 제공한다. 첫째, R₀·p⁻¹ 비율을 2030 사이로 유지하면 시야 전역에서 균일한 탈보 거리를 얻을 수 있다. 둘째, 격자 주기는 파장에 비해 충분히 큰(>10λ) 것이 위상 잡음 억제에 유리하다. 셋째, 개구율은 0.40.6 사이가 최적이며, 이는 전송 효율과 위상 대비 사이의 트레이드오프를 균형 있게 맞춘다. 마지막으로, 입사 X‑레이의 공간 코히런스 길이가 탈보 거리보다 짧지 않도록 소스-격자 거리를 조절해야 한다.

본 논문의 의의는 기존 평면 격자 기반 X‑레이 간섭계가 직면한 시야 제한과 광량 손실 문제를 곡면 격자를 통해 근본적으로 해결할 수 있음을 이론적으로 증명하고, 실험적 구현을 위한 구체적인 파라미터 설계 가이드를 제시한 데 있다. 향후 의료 영상, 재료 비파괴 검사, 생물학적 조직의 미세 구조 탐지 등에서 고해상도 위상·다크필드 영상을 구현하는 데 중요한 기반이 될 것으로 기대된다.
