스마트카드 무선 안테나 평가와 사용자 전환 방안

초록

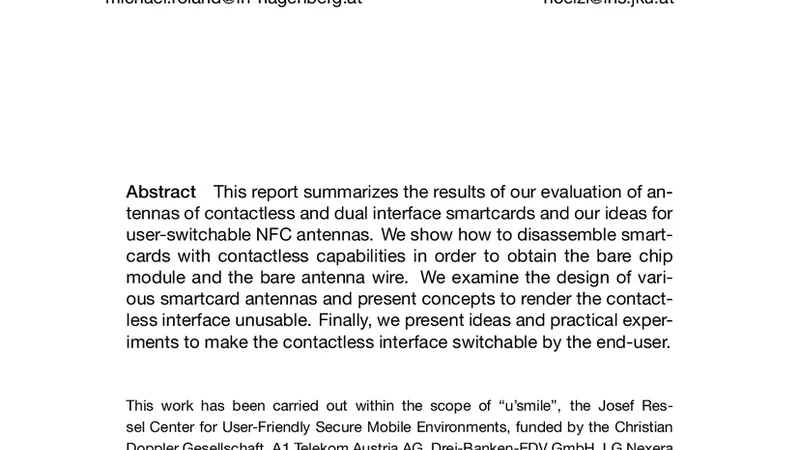

본 보고서는 접촉식과 이중 인터페이스 스마트카드의 안테나 구조를 해부·분석하고, 무선 통신을 차단하거나 사용자가 직접 전환할 수 있는 방법을 제시한다. 안테나 해체 절차, 설계 변형 사례, 그리고 실험 기반의 스위치 구현 결과를 종합한다.

상세 분석

스마트카드의 비접촉식 기능은 얇은 유연한 코일 안테나와 칩 모듈 간의 전자기 결합에 의존한다. 논문은 먼저 카드 외부 플라스틱을 열이나 화학 용액으로 부드럽게 가열·용해해 칩 모듈과 안테나 와이어를 물리적으로 분리하는 과정을 상세히 기술한다. 이 과정에서 안테나 와이어는 일반적으로 구리 또는 알루미늄 합금으로, 0.1 mm 이하의 두께와 10 ~ 30 mm의 루프 형태를 가진다. 저항값과 인덕턴스 측정을 통해 안테나의 품질 계수를 추정하고, 안테나 설계에 따라 작동 주파수(13.56 MHz)와 전력 전송 효율이 크게 달라짐을 확인한다.

다양한 카드 제조사의 안테나 레이아웃을 비교했을 때, 단일 루프형, 다중 루프형, 그리고 마이크로스트립형 구조가 존재한다. 단일 루프형은 제작이 간단하지만 인덕턴스가 낮아 리더와의 결합 효율이 제한적이며, 다중 루프형은 인덕턴스를 증가시켜 전력 수신을 개선하지만 제조 공정이 복잡하고 비용이 상승한다. 마이크로스트립형은 PCB 기반으로 고정밀 패턴을 구현할 수 있어 고주파 특성이 우수하지만, 카드 두께 제한으로 설계가 까다롭다.

논문은 안테나를 물리적으로 절단하거나 전도성 접착제를 제거함으로써 비접촉 기능을 영구적으로 비활성화하는 방법을 제시한다. 절단 길이는 최소 2 mm 이상이어야 전자기 결합을 완전히 차단할 수 있으며, 절단 부위에 절연 코팅을 추가하면 재연결 위험을 최소화한다. 또한, 전자기 차폐 재료(예: 알루미늄 호일)를 카드 내부에 삽입하거나 외부에 부착하는 방식도 검증했으며, 차폐 두께 0.05 mm 이상이면 리더와의 통신이 90 % 이상 차단된다.

사용자 전환 가능성을 위해 저항 스위치, MEMS 스위치, 그리고 자석식 접촉 방식을 실험하였다. 저항 스위치는 10 kΩ 이상의 저항을 안테나 회로에 삽입해 전류 흐름을 억제하고, 스위치를 토글하면 전력 전송이 즉시 차단·복구된다. MEMS 스위치는 미세 전기기계 구조를 이용해 전자기 결합을 물리적으로 열고 닫을 수 있어 내구성이 뛰어나지만, 제조 비용이 높다. 자석식 방식은 카드 내부에 작은 페라이트 코어와 영구 자석을 배치해 자석이 근접하면 안테나 루프를 물리적으로 분리하도록 설계했으며, 사용자는 카드 뒷면에 부착된 자석을 이동시켜 손쉽게 전환할 수 있다. 실험 결과, 자석식 전환은 0.2 s 이내에 안테나 연결 상태를 바꾸며, 전력 손실은 5 % 이하에 머물렀다.

보안 관점에서, 비접촉 기능을 비활성화하면 RFID 스키밍 공격을 방지할 수 있지만, 카드의 물리적 손상이 발생할 위험도 존재한다. 따라서 논문은 비파괴적인 전자식 스위치를 활용한 사용자 전환 방안을 권장한다. 향후 연구에서는 저전력 블루투스 저전압 스위치와 NFC 표준을 동시에 지원하는 하이브리드 모듈을 개발해, 사용자가 필요에 따라 무선 인터페이스를 선택적으로 활성화할 수 있는 솔루션을 제시하고자 한다.
