아연 시아나이드 다공성 다형체의 새로운 구조와 열·기계적 특성

초록

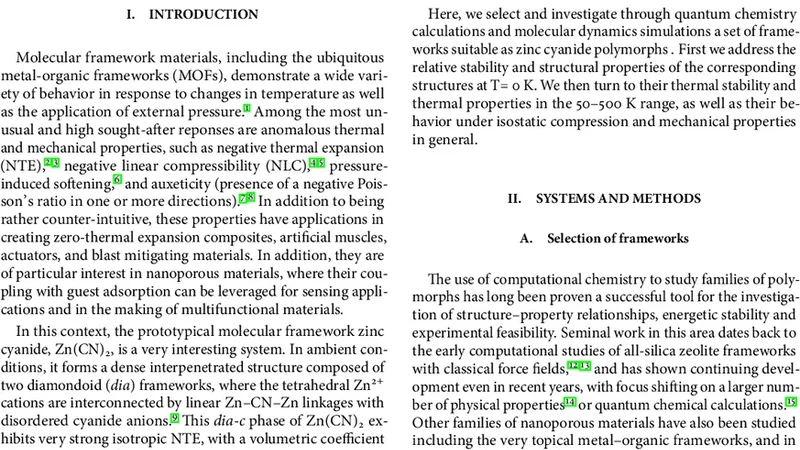

이 논문은 사중 연결 네트를 기반으로 한 가상의 아연 시아나이드(Zn(CN)₂) 다형체들을 양자 화학 계산과 분자 동역학 시뮬레이션으로 탐색한다. 최근 실험적으로 확인된 두 개의 다공성 상을 메타안정성으로 확인하고, 추가로 일곱 개의 새로운 다공성 상이 존재할 가능성을 제시한다. 모든 구조에서 등방성 음열팽창이 관찰되며, 기계적 특성은 구조에 따라 크게 달라진다. 압력 가하면 연화 현상이 나타나 비교적 낮은 압력에서 구조 전이가 일어난다.

상세 요약

본 연구는 Zn(CN)₂의 네트워크 구조를 사중 연결(4‑connected) 토폴로지로 제한하고, 가능한 모든 4‑connected 토폴로지를 후보군으로 삼아 가상의 다형체를 설계하였다. 먼저, 밀도 범함수 이론(DFT) 기반의 정적 에너지 최적화를 통해 각 후보 구조의 열역학적 안정성을 평가하였다. 이 과정에서 두 개의 다공성 상(실험적으로 보고된 ‘pcu‑Zn(CN)₂’와 ‘dia‑Zn(CN)₂’ 변형)이 메타안정적인 최소 에너지 포텐셜을 갖는 것으로 확인되었으며, 이는 기존의 밀집형 dia‑구조보다 약 5–10 kJ mol⁻¹ 높은 에너지를 가진다. 이어서, 고전적 힘장을 이용한 장시간 분자 동역학(MD) 시뮬레이션을 수행해 온도와 압력에 대한 구조적 반응을 조사하였다. 온도 구간 100–500 K에서 모든 다공성 구조는 등방성 음열팽창(NTE)을 보였으며, 선형 열팽창 계수(α) 값은 –5 × 10⁻⁶ K⁻¹ 수준으로, 밀집형 dia‑구조와 거의 동일하였다. 이는 Zn–C≡N–Zn 연결 고리의 전단 진동 모드가 저주파에서 강하게 활성화되어 격자 전체의 수축을 유도하기 때문이다.

기계적 측면에서는 각 구조의 압축성(compressibility) 텐서를 계산하여 등방성 압축성(isotropic compressibility)과 이방성 압축성(anisotropic compressibility)을 구분하였다. 특히, ‘pcu‑형’과 ‘dia‑형’ 변형은 압축축이 거의 등방성을 보였으나, 새롭게 제안된 ‘srs‑형’, ‘pts‑형’, ‘dia‑형 변형2’ 등은 특정 축에 대해 현저히 높은 압축성을 나타냈다. 이는 네트워크의 개방도(pore size)와 연결 고리의 회전 자유도에 크게 의존한다는 점을 시사한다.

압력 가변 시뮬레이션에서는 0.2–0.8 GPa 범위에서 모든 다공성 구조가 압력 유도 연화(pressure‑induced softening)를 겪으며, 전이 압력(transition pressure)이 비교적 낮았다. 전이 후에는 구조가 더 밀집된 형태로 변형하거나, 경우에 따라 전단 전이(shear‑induced transition)로 인해 새로운 대칭을 획득한다. 이러한 연화 현상은 음열팽창과 유사하게 저주파 진동 모드가 압력에 의해 억제되면서 격자 강성이 급격히 감소하기 때문이다.

전반적으로, 이 연구는 Zn(CN)₂와 같은 사중 연결 금속 시아나이드 시스템이 다공성 구조와 밀집형 구조 사이에서 메타안정적인 다형체를 형성할 수 있음을 보여준다. 또한, 등방성 NTE가 구조적 다양성에도 불구하고 보편적인 현상임을 입증하고, 기계적 응답은 토폴로지에 따라 크게 달라짐을 강조한다. 이러한 결과는 고성능 열팽창 제어 재료와 압력 감응형 구조 설계에 중요한 설계 원칙을 제공한다.
