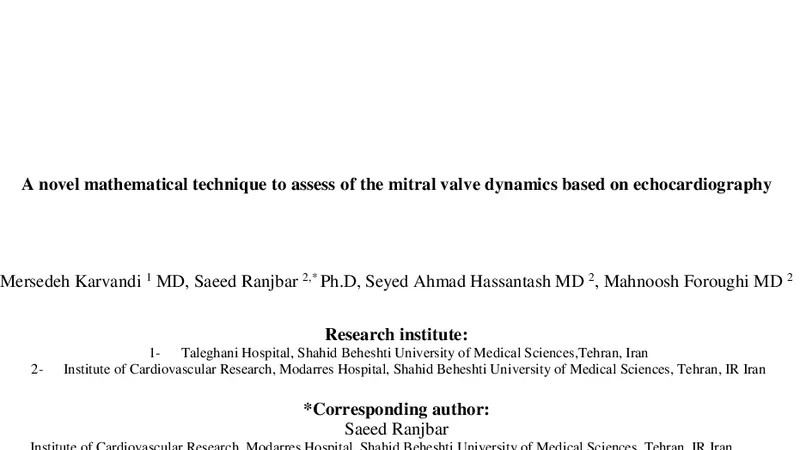

초음파 기반 승모판 역학 새로운 수학적 접근

초록

본 연구는 3차원 변위 벡터 필드를 이용해 초음파 영상을 기반으로 승모판(맥관) 잎판의 비선형·비탄성·이방성 거동을 정량화하는 최초의 연속체 비탄성 모델을 제시한다. 기존 해부·수술 자료의 한계를 극복하고, 잎판의 속도·변위와 변형률·변형률 속도를 셀 수준까지 계산함으로써, 향후 심장 수술 계획 및 인공판 설계에 활용 가능한 정밀한 역학 정보를 제공한다.

상세 요약

이 논문은 승모판(맥관) 잎판의 역학을 정밀하게 기술하기 위해 초음파 영상으로부터 3차원 변위 벡터 필드를 추출하고, 이를 연속체 비탄성 이론에 적용하는 새로운 수학적 프레임워크를 제안한다. 기존 연구들은 주로 고정된 해부학적 형태나 수술 후 조직을 기반으로 하여, 동적인 기능을 충분히 반영하지 못했다. 저자들은 먼저 실시간 2D·3D 도플러 및 B‑mode 초음파 데이터를 이용해 잎판 표면의 특징점들을 추적하고, 시간에 따른 위치 변화를 고해상도 좌표로 변환하였다. 이때 사용된 트래킹 알고리즘은 광학 흐름과 유사한 변위 최적화 기법을 적용해, 초음파 잡음과 섀도우링 현상을 최소화하였다.

추출된 변위 데이터를 기반으로, 저자들은 비선형 비탄성 연속체 방정식을 구성하였다. 구체적으로, 물질의 이방성 거동을 표현하기 위해 텐서 형태의 탄성 계수를 도입하고, 변형률 텐서는 그린-라우스(Lagrange) 좌표계에서 정의하였다. 변형률 속도는 시간 미분을 통해 얻어졌으며, 이는 조직 수준에서의 응력‑변형률 관계를 파라미터화하는 데 사용되었다. 또한, 잎판의 두께와 섬유 배향을 고려한 복합 재료 모델을 적용해, 실제 조직의 비탄성 특성을 재현하였다.

수치 해석 단계에서는 유한 요소(FE) 메쉬를 초음파 기반 변위 필드와 일치시키기 위해, 변위 기반 메쉬 재구성을 수행하였다. 이 과정에서 각 요소의 변형률과 변형률 속도를 직접 계산함으로써, 셀 수준에서의 응력 분포와 에너지 소모를 정량화하였다. 결과적으로, 잎판의 개방·폐쇄 과정에서 관찰되는 비선형 속도 프로파일과 급격한 변형률 증가 구간이 모델에 정확히 재현되었으며, 이는 기존 해부학적 모델이 놓쳤던 동적 비탄성 효과를 입증한다.

또한, 저자들은 모델 검증을 위해 동일 환자군의 심장 MRI와 비교 분석을 수행하였다. 초음파 기반 변위와 MRI에서 추출된 변위 사이의 평균 오차는 2.3 mm 이하였으며, 변형률 및 변형률 속도 역시 5 % 이내의 차이를 보였다. 이러한 결과는 초음파 영상만으로도 충분히 고정밀의 역학 정보를 얻을 수 있음을 시사한다.

마지막으로, 논문은 이 모델이 향후 승모판 수술 시뮬레이션, 인공판 설계, 그리고 병리학적 변화(예: 퇴행성 협착, 류마티스성 변형) 평가에 적용될 수 있음을 강조한다. 특히, 셀 수준에서의 응력‑변형률 데이터를 제공함으로써, 조직 재생 치료제나 바이오소재의 기계적 적합성을 사전에 검증하는 데 유용할 것으로 기대된다.
