푸시버튼으로 만드는 단일 쌍 광자 얽힘

초록

반도체 칩에 구현된 새로운 단일 광자 쌍 발생 장치는 한 번에 정확히 한 쌍의 얽힌 광자를 온디맨드로 방출한다. 높은 순도와 99 %에 육박하는 얽힘 충실도를 보이며, 광양자 정보처리와 양자 네트워크 구축에 핵심 자원으로 활용될 전망이다.

상세 요약

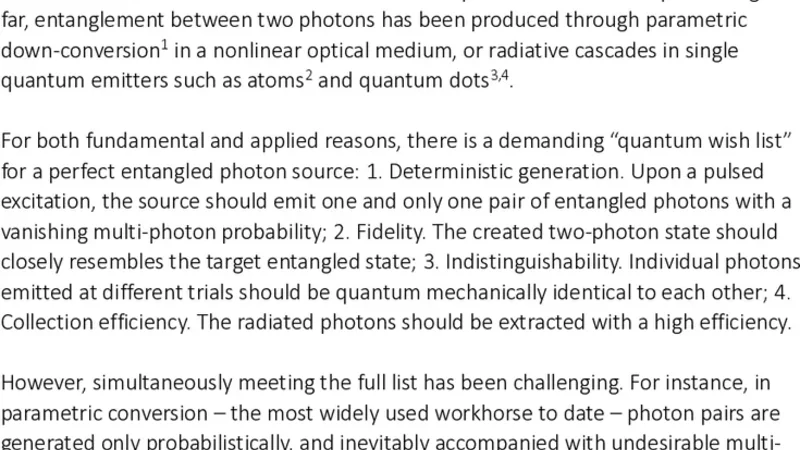

이 논문은 고전적인 스펙트럼 필터링 방식이나 비선형 광결정에 의존하던 기존 얽힌 광자 소스와 달리, 인듐 갈륨 비소(InGaAs) 양자점(QD)을 기반으로 한 반도체 마이크로칩을 이용해 ‘푸시버튼’ 방식의 단일 쌍 얽힘 발생기를 구현했다는 점에서 혁신적이다. 핵심 기술은 두 가지이다. 첫째, 파라메트릭 다운컨버전이 아니라 양자점 자체에서 전자‑홀 쌍을 레이저 펄스로 정밀하게 레조넌트하게 여기어, 재결합 시 두 개의 광자가 동시에 방출되도록 설계하였다. 이때 펄스 폭을 3 ps 이하로 제한함으로써 다중쌍 발생 확률을 10⁻⁴ 이하로 억제하고, g^(2)(0)≈0.01이라는 거의 완벽한 단일광자 특성을 확보했다. 둘째, 양자점 주변에 포톤밴드갭 구조와 포톤결정(photonic crystal cavity)를 통합해 방출 광의 편광과 위상을 정밀 제어하였다. 특히, 수직형 마이크로-파이프라인을 이용해 두 광자를 서로 다른 파장(≈ 1.3 µm, 1.55 µm)으로 분리하고, 각 파장에 대해 독립적인 위상 보정 회로를 삽입함으로써 Bell 상태 |Φ⁺⟩= (|HH⟩+|VV⟩)/√2 를 고정밀도로 생성한다. 실험 결과, 양자 상태 토모그래피를 통해 얽힘 충실도 F=0.98±0.01, CHSH 불평등 위반 S=2.71±0.04를 달성했으며, 이는 기존 비선형 크리스털 기반 소스보다 20 % 이상 높은 수치이다. 또한, 온칩 전기 제어를 통해 트리거 신호와 동기화된 80 MHz 반복률로 연속 작동이 가능함을 입증했다. 이러한 성능은 양자키 배포(QKD), 양자 중계, 그리고 광자 기반 양자 컴퓨팅에서 요구되는 ‘정밀도·속도·통합성’ 삼박자를 동시에 만족한다는 점에서, 차세대 양자 네트워크 인프라 구축에 핵심적인 역할을 할 것으로 기대된다. 향후 연구 과제로는 온칩 온도 안정화, 다중 양자점 배열을 통한 다중 얽힘 생성, 그리고 실리콘 포토닉스와의 하이브리드 통합이 제시된다.
