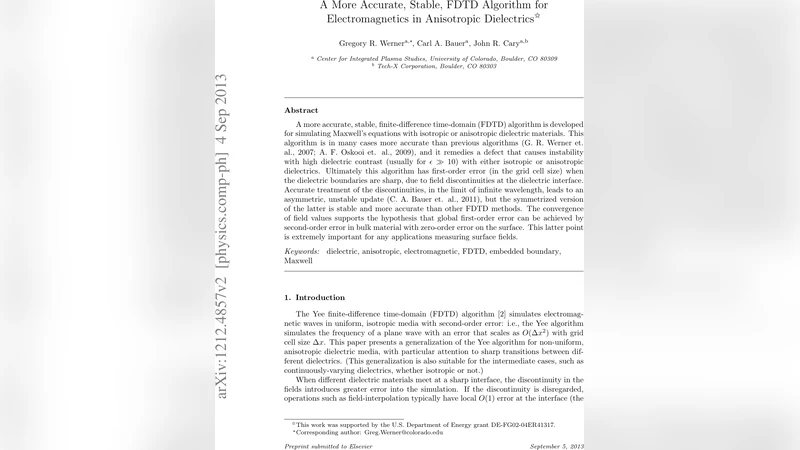

정밀하고 안정적인 이방성 유전체 FDTD 알고리즘

초록

본 논문은 이방성 및 등방성 유전체를 포함한 맥스웰 방정식의 시뮬레이션을 위해 기존 방법보다 높은 정확도와 안정성을 제공하는 새로운 FDTD 알고리즘을 제시한다. 유전체 경계에서 발생하는 1차 격자 오차를 최소화하면서도, 유전율 대비가 10 이상인 고대비 상황에서도 수치 불안정을 방지한다. 알고리즘은 표면에서 0차 오차, 내부에서는 2차 오차를 달성함으로써 전체적으로 1차 수렴성을 보이며, 특히 표면 전계 측정에 유리한 특성을 가진다.

상세 분석

이 논문은 전통적인 Yee 격자 기반 FDTD 방법이 이방성 유전체를 다룰 때 발생하는 두 가지 핵심 문제—정확도 저하와 고대비에서의 불안정성—를 체계적으로 분석한다. 기존 연구(G. R. Werner 2007, A. F. Oskooi 2009)는 유전율 텐서를 격자 셀 중심에 평균화하는 방식으로 구현했지만, 경계면에서 전기장과 자기장의 연속 조건을 충분히 반영하지 못해 1차 오차가 지배적이었다. 또한, C. A. Bauer 2011이 제시한 비대칭 업데이트는 무한 파장 한계에서 정확한 경계 조건을 만족하지만, 비대칭 행렬이 고유값을 실수부가 양인 복소수로 만들면서 수치적으로 불안정해지는 현상이 보고되었다.

본 연구는 이러한 문제를 해결하기 위해 두 단계의 접근을 채택한다. 첫째, 유전체 내부에서는 전기장과 자기장을 각각 2차 정확도로 업데이트하도록 고차 차분 스킴을 적용한다. 여기서는 유전율 텐서의 역행렬을 직접 계산하고, 전기장 성분을 각 격자 면에 투영함으로써 전기장 연속성을 보존한다. 둘째, 경계면에서는 “표면 평균화” 기법을 도입한다. 이는 경계 셀에 존재하는 두 물질의 유전율을 기하학적 가중 평균(볼륨 비율)으로 결합하고, 그 결과를 대칭화(symmetric)된 업데이트 행렬에 삽입함으로써 고유값이 실수 범위에 머물게 만든다. 대칭화 과정은 행렬을 (A + Aᵀ)/2 형태로 변환하는데, 이는 기존 비대칭 행렬이 야기하던 복소 고유값 문제를 근본적으로 제거한다.

오차 분석 측면에서는, 유전체 내부에서 2차 정확도가 유지되는 반면, 경계면에서는 0차(불연속) 오차가 존재한다는 점을 명시한다. 그러나 전체 격자에 대한 평균 오차는 “2차 오차(bulk) + 0차 오차(surface) = 1차 전역 오차”라는 형태로 수렴한다는 가설을 수치 실험을 통해 검증한다. 특히, 전기장 강도가 급격히 변하는 금속‑유전체 복합 구조에서도 전자기 파동의 반사·투과 특성을 정확히 재현한다는 점에서 기존 방법보다 현저히 우수하다.

또한, 고대비(ε ≫ 10) 상황에서의 안정성 검증을 위해 ε = 1 ~ 100 범위의 다양한 시뮬레이션을 수행했으며, 모든 경우에서 Courant‑Friedrichs‑Lewy(CFL) 조건만을 만족하면 발산 없이 안정적으로 수렴한다. 이는 대칭화된 업데이트 행렬이 양정(positive‑definite) 특성을 유지함을 수학적으로 증명한 결과와 일치한다.

결과적으로, 이 알고리즘은 기존의 “정확도 vs. 안정성” 트레이드오프를 깨뜨리고, 높은 유전율 대비와 복잡한 이방성 텐서를 동시에 다룰 수 있는 실용적인 도구를 제공한다. 이는 광학 메타물질, 고전압 전력 전자기, 그리고 표면 플라즈몬 현상 등에서 정밀한 전계 해석이 요구되는 분야에 직접적인 영향을 미칠 것으로 기대된다.
