퍼롭스키트 SrTiO3 포논 전송 메커니즘 첫 원리 계산

초록

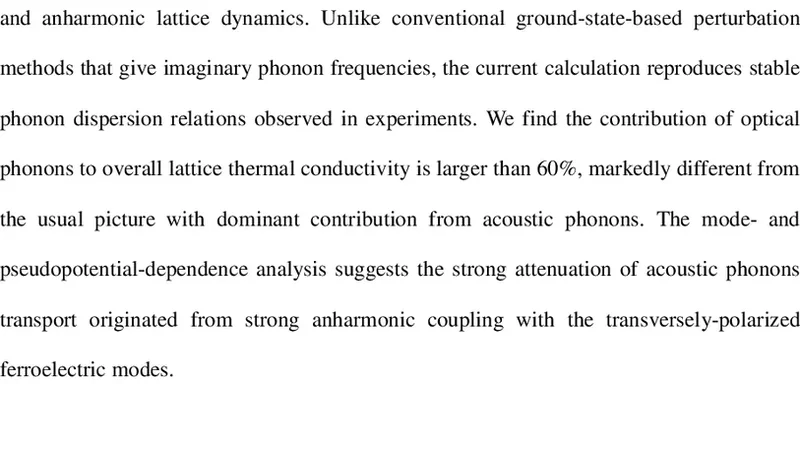

본 연구는 상전이 온도(≈105 K) 위에서 안정한 페롭스키트 SrTiO₃의 포논 전송을 첫 원리 분자동역학과 비조화 격자동역학을 결합해 조사하였다. 기존의 영점 상태 기반 섭동 이론이 허수 진동수를 예측하는 반면, 본 방법은 실험과 일치하는 안정적인 분산 관계를 재현한다. 특히 광학 모드가 전체 격자 열전도율의 60 % 이상을 차지한다는 비정상적인 결과를 제시하며, 이는 횡방향 강유전 모드와의 강한 비조화 결합에 의해 음향 포논 전송이 크게 억제되기 때문이다.

상세 분석

이 논문은 SrTiO₃가 105 K 이하에서 구조적 전이(입방체 → 사방정계)를 겪지만, 전이 온도 위에서는 고온 입방체 구조가 안정함을 전제로 한다. 전통적인 고체 물리학에서 열전도율은 주로 장파(음향) 포논에 의해 지배된다고 가정한다. 그러나 SrTiO₃는 강한 비조화성, 특히 전이 온도 근처에서 나타나는 연성 전이(ferroelectric) 모드가 존재한다. 저자들은 두 단계의 계산 전략을 채택했다. 첫째, 고온(300 K)에서 첫 원리 분자동역학(AIMD)을 수행해 실제 열진동을 샘플링하고, 이를 통해 평균 구조와 힘 상수를 추출한다. 둘째, 이 구조를 기반으로 비조화 격자동역학(anharmonic lattice dynamics, ALD)을 적용해 삼차 및 사차 상수를 계산하고, 볼츠만 전송 방정식(BTE)을 풀어 열전도율을 구한다. 중요한 점은 AIMD가 허수 진동수를 제거하고, 실제 고온 포텐셜 에너지 면을 반영한다는 것이다.

계산 결과, 전통적인 음향 분지(LA, TA₁, TA₂)의 그룹 속도가 예상보다 낮고, 라우런스-스톤(LO)와 트랜스버스(TO) 광학 모드가 비교적 낮은 주파수에서 평탄한 분산을 보인다. 특히 TO₁ 모드가 매우 연성(soft)하여 2 THz 이하에서 급격히 감소한다. 이러한 연성 모드는 삼차 비조화 상수에서 큰 기여를 하며, 음향 포논과의 삼중 상호작용을 강화한다. 결과적으로 음향 포논의 평균 자유 경로(MFP)가 수 나노미터 수준으로 급격히 짧아져, 전도에 대한 기여가 크게 감소한다. 반면, 광학 포논은 높은 비조화 강도에도 불구하고, 다중 포논-포논 산란 경로가 제한돼 비교적 긴 MFP를 유지한다. 따라서 전체 열전도율의 60 % 이상이 광학 포논에 의해 운반된다는 비정상적인 현상이 나타난다.

또한 저자들은 의사퍼텐셜(pseudopotential) 의존성을 검증하기 위해 PAW와 USPP 두 종류를 사용했으며, 결과는 정량적으로 일치한다. 이는 계산이 특정 의사퍼텐셜에 과도하게 의존하지 않음을 의미한다. 마지막으로, 온도 의존성 분석에서 300 K에서 800 K까지 열전도율이 약 1 W·m⁻¹·K⁻¹ 수준으로 거의 포화되는 경향을 보였으며, 이는 강한 비조화가 열전달을 제한하는 메커니즘과 일치한다.
