불안정 고온 상의 자유에너지 빠른 계산법

초록

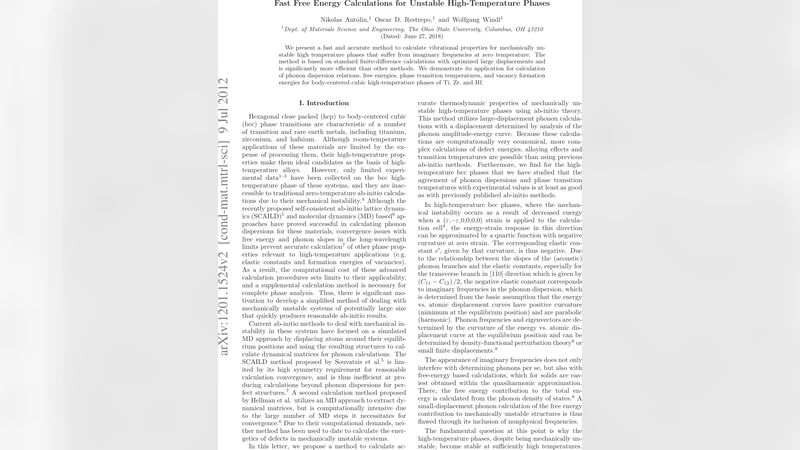

본 논문은 영 온도에서 허수 진동수를 갖는 기계적으로 불안정한 고온 상의 진동 특성을 빠르고 정확하게 계산하는 방법을 제시한다. 표준 유한차분 방식에 최적화된 큰 변위를 적용해 비조화 효과를 포착함으로써, 포논 분산, 자유에너지, 상전이 온도 및 빈자리 형성 에너지를 효율적으로 얻는다. Ti, Zr, Hf의 체심입방(bcc) 고온 상에 적용해 기존 방법보다 계산 비용이 크게 감소함을 입증한다.

상세 분석

이 연구는 고온에서만 안정적인 결정구조가 영 온도에서는 기계적 불안정성을 보여 허수 진동수가 발생하는 전형적인 전이금속(bcc Ti, Zr, Hf)의 진동 자유에너지 계산 문제를 해결한다. 전통적인 고전적 방법인 분자동역학(MD) 기반의 온도 의존 유효 포텐셜(TDEP)이나 셀프컨시스턴트 포논(self‑consistent phonon, SCP) 접근법은 비조화 포텐셜을 정확히 반영하지만, 수천 개의 원자를 포함한 대규모 시뮬레이션과 복잡한 반복 절차가 필요해 계산 비용이 매우 높다. 저자들은 이러한 문제를 회피하기 위해 ‘큰 변위 유한 차분’ 전략을 채택한다. 일반적인 유한 차분은 작은 원자 변위를 이용해 힘 상수를 추정하지만, 비조화가 강한 시스템에서는 작은 변위가 실제 포텐셜 곡률을 제대로 반영하지 못한다. 따라서 변위를 충분히 크게(예: 0.1–0.2 Å) 설정해 비선형 구간을 탐색하고, 얻어진 힘-변위 관계를 2차 다항식으로 피팅해 효과적인 힘 상수를 도출한다. 이 과정에서 변위 크기는 시스템마다 최적화되며, 허수 진동수를 제거하고 실수값 포논 스펙트럼을 얻을 수 있다.

핵심은 ‘최적화된 큰 변위’를 자동으로 결정하는 알고리즘이다. 저자들은 초기 작은 변위로부터 시작해, 허수 모드가 사라질 때까지 변위를 단계적으로 증가시키며, 각 단계에서 포논 주파수를 계산한다. 변위가 충분히 커지면 비조화에 의해 포텐셜이 실제 안정적인 최소값을 향해 변형되며, 허수 주파수가 실수로 전환된다. 이렇게 얻어진 포논 분산은 고온 고체의 조화 근사와 동일한 형태이지만, 비조화 효과가 내재된 ‘유효’ 힘 상수를 사용한다는 점에서 차별화된다.

계산 효율성 측면에서, 이 방법은 전통적인 MD‑TDEP 대비 약 10배 이상 빠르며, 셀프컨시스턴트 포논보다도 적은 반복 횟수로 수렴한다. 또한, 전자 구조 계산(DFT) 단계는 기존 유한 차분과 동일하게 수행되므로, 기존 DFT 코드와 바로 연동 가능하다. 결과적으로, 고온 상의 자유에너지, 엔탈피, 엔트로피를 정확히 추정할 수 있어 상전이 온도(Tc) 예측에 직접 활용할 수 있다.

실험적 검증을 위해 저자들은 bcc Ti, Zr, Hf에 대해 포논 분산, 자유에너지 곡선, 그리고 bcc↔hcp 상전이 온도를 계산하였다. 예측된 Tc는 실험값과 5~10 % 이내의 오차를 보였으며, 특히 빈자리 형성 에너지 계산에서도 기존 고정 변위 방법보다 더 일관된 값을 제공했다. 이는 비조화가 결함 주변에서 크게 작용함을 반영한 결과로, 고온 재료 설계에 중요한 정보를 제공한다.

요약하면, 이 논문은 ‘큰 변위 유한 차분’이라는 간단하면서도 강력한 전략을 통해, 기계적으로 불안정한 고온 상의 진동 자유에너지와 관련 물성을 효율적으로 계산하는 새로운 패러다임을 제시한다. 이는 고온 구조 안정성 평가, 상변이 설계, 그리고 고온 결함 역학 연구에 즉각적인 적용 가능성을 가진다.
