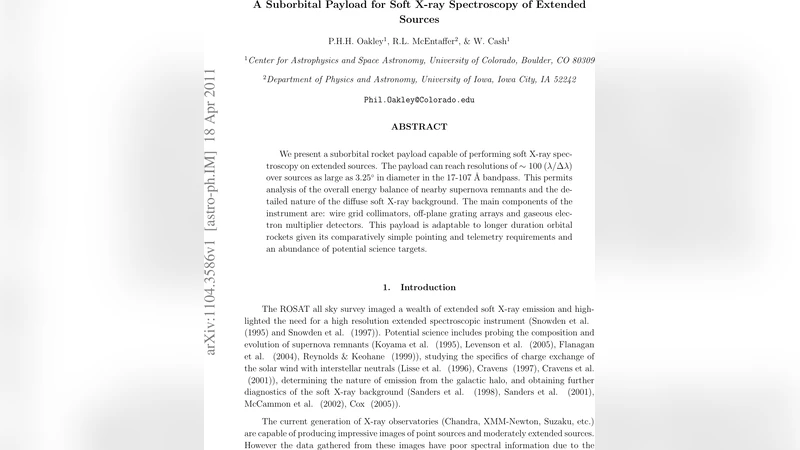

확장된 천체를 위한 서브오비탈 소프트 X선 분광기

초록

이 논문은 3.25°까지의 넓은 시야를 갖는 확장된 소스에 대해 λ/Δλ≈100의 해상도로 17–107 Å 범위의 소프트 X선을 측정할 수 있는 서브오비탈 로켓 탑재 장비를 소개한다. 주요 구성은 와이어 그리드 콜리메이터, 오프플레인 회절 격자 배열, 그리고 가스 전자 증배(GEM) 검출기로, 기존의 CCD 기반 관측에 비해 높은 스펙트럼 해상도와 넓은 대상 범위를 제공한다.

상세 분석

본 장비는 기존 X‑ray 관측 위성(Chandra, XMM‑Newton 등)의 제한적인 에너지 해상도를 극복하기 위해 설계되었다. 와이어 그리드 콜리메이터는 24개의 플레이트로 구성되어 각 플레이트마다 슬릿 폭이 점진적으로 감소하며, 광선이 목표 초점선으로 수렴하도록 만든다. 이 방식은 1차원으로만 수렴시키지만, 전체 시야가 3.25°×3.25°에 달해 넓은 확장 소스(예: 초신성 잔해, 은하 은하핵, 로컬 소프트 X‑ray 배경) 전체를 동시에 관측할 수 있다. 콜리메이터의 설계는 전통적인 거울 기반 광학에 비해 비용이 저렴하고, 진동에 강한 구조를 갖는다.

오프플레인 회절 격자는 4.4°의 얕은 그레이즈 각을 사용해 빛을 원뿔형으로 분산시키며, 이는 격자 그림자 효과와 다중 회절 차단을 최소화한다. 한 모듈당 67개의 얇은 니켈 전기도금 격자를 배열하고, 각 격자는 5670 grooves mm⁻¹의 고밀도 사인형 프로파일을 갖는다. 실험적으로 1차 회절 효율이 22%, 2차 회절 효율이 5%에 달했으며, 이는 설계 목표와 일치한다. 향후 블레이징(blazing)이나 그레이즈 각 조정을 통해 효율을 더욱 향상시킬 여지가 있다.

검출기는 10 cm×10 cm 크기의 GEM(detector)을 채택했다. 얇은(5000 Å) 폴리이미드·카본 윈도우를 통해 X‑ray가 들어오면, 내부 아르곤 가스에서 5–30개의 전자‑이온 쌍을 생성한다. 4단계의 GEM 포일을 거치며 전압 차에 의해 전자 증폭이 일어나, 최종적으로 10⁴–10⁵배의 신호 증폭을 얻는다. 초기 제조 공정에서 발생한 포일 결함으로 인한 단락과 노이즈 문제를 해결하기 위해, 레이저 절단 방식의 새로운 제조업체(SciEnergy)의 포일을 도입했고, 윈도우 두께를 5000 Å로 증가시켜 내구성을 강화하였다. 이러한 개선으로 고전압 유지와 빠른 워밍업이 가능해졌으며, 실험실 및 현장 테스트에서 안정적인 동작을 확인했다.

전체 시스템은 약 2 m의 회절 거리와 3 m의 초점 거리를 갖으며, 소프트 X‑ray 대역(0.12–0.73 keV)에서 λ/Δλ≈100의 분광 해상도를 제공한다. 이는 기존 CCD 기반 관측이 제공하는 <10 λ/Δλ에 비해 10배 이상 높은 해상도이며, 특히 확장된 천체의 전체 에너지 균형을 정밀하게 분석할 수 있게 한다. 또한, 로켓 기반의 짧은 비행 시간에도 간단한 포인팅과 텔레메트리 요구사항만으로 운용이 가능해, 향후 장기 궤도 로켓이나 소형 위성에 적용하기에 적합한 설계이다.
