산화된 지그재그 가장자리 그래핀의 극성 분자 흡착을 통한 p형 도핑 제어

초록

본 연구는 산화된 지그재그 가장자리를 가진 그래핀에 H₂O와 NH₃ 분자를 흡착시켰을 때 전자·자기적 특성이 어떻게 변하는지를 이론적으로 조사하였다. 산소 원자와의 강한 전기음성 상호작용으로 분자들이 가장자리를 따라 클러스터를 형성하고, 그래핀이 전자를 전달해 p형 도핑이 유도된다. 전하 전달 효율은 분자 간 거리와 그래핀 평면에 대한 위치에 따라 달라지며, 이를 통해 다양한 분자를 이용한 단계적 p‑도핑이 가능함을 제시한다.

상세 분석

이 논문은 스핀 편극 밀도 범함수 이론(DFT)을 기반으로, 산화된 지그재그 가장자리를 가진 그래핀(ox‑ZGNR)의 전자 구조와 자성 특성을 정밀히 계산하였다. 산소 원자가 가장자리 탄소와 결합하면서 C–O 단일·이중 결합이 형성되고, 이는 원래의 짝수·홀수 탄소 사슬에서 발생하던 특이한 에지 상태를 크게 변형시킨다. 산화된 가장자리에서는 전자 밀도가 산소에 국한되어 전하 비대칭이 발생하고, 스핀 밀도 역시 산소와 인접 탄소 원자에 국한된 반강자성 패턴을 보인다.

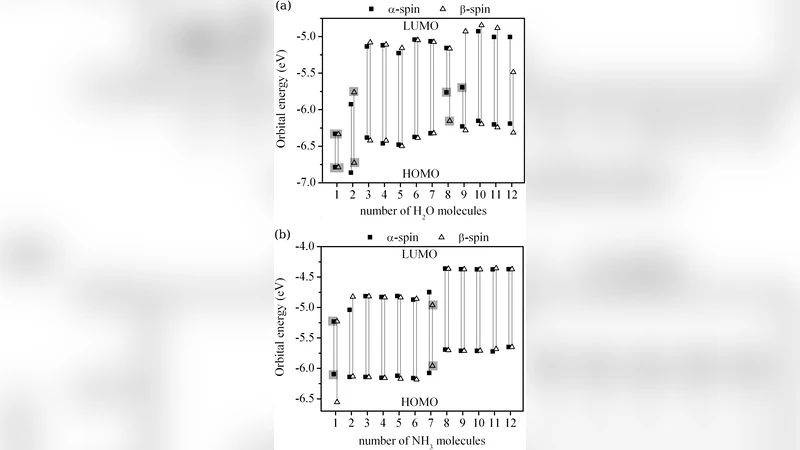

H₂O와 NH₃는 각각 전기음성도가 높은 산소와 질소 원자를 가지고 있어, 산화된 가장자리의 전기음성 산소와 수소 결합을 통해 수소 결합 네트워크를 형성한다. 계산 결과, 분자들은 가장자리 산소 원자와의 수소 결합을 중심으로 일렬로 배열되며, 분자 간 거리(d)와 그래핀 평면에 대한 기울기(θ)에 따라 클러스터의 안정성이 달라진다. d가 2.5 Å 이하일 때 전하 전달이 극대화되며, 이는 Bader 전하 분석에서 그래핀이 평균 –0.12 e에서 –0.35 e까지 전자를 손실함을 보여준다.

전하 이동은 주로 산소‑수소 결합을 매개로 진행되며, 전자 밀도는 산소‑탄소 결합을 통해 그래핀 본체로부터 흡착체로 흐른다. 이 과정에서 밴드 구조는 원래의 좁은 전도대(≈0.2 eV)에서 약 0.5 eV까지 상승하고, 페르미 레벨이 전도대 상단으로 이동해 p‑형 전도 특성이 강화된다. 또한, 스핀 밀도는 흡착된 분자에 의해 부분적으로 억제되는데, 이는 산소‑수소 결합이 스핀 비대칭을 감소시키는 효과와 일치한다.

흥미로운 점은 NH₃와 H₂O가 각각 다른 전자 친화성을 가지고 있음에도 불구하고, 산화된 가장자리와의 상호작용 강도는 거의 동일하게 나타난다는 것이다. 이는 산소 원자가 전자 수용체 역할을 수행하면서, 흡착체의 종류에 관계없이 전하 전달 메커니즘이 산소‑수소 결합에 의해 주도된다는 것을 의미한다. 따라서 다양한 극성 분자를 선택함으로써 전하 전달량을 미세 조정할 수 있으며, 이는 그래핀 기반 전자소자의 p‑도핑을 정밀하게 제어하는 새로운 전략으로 활용될 수 있다.
