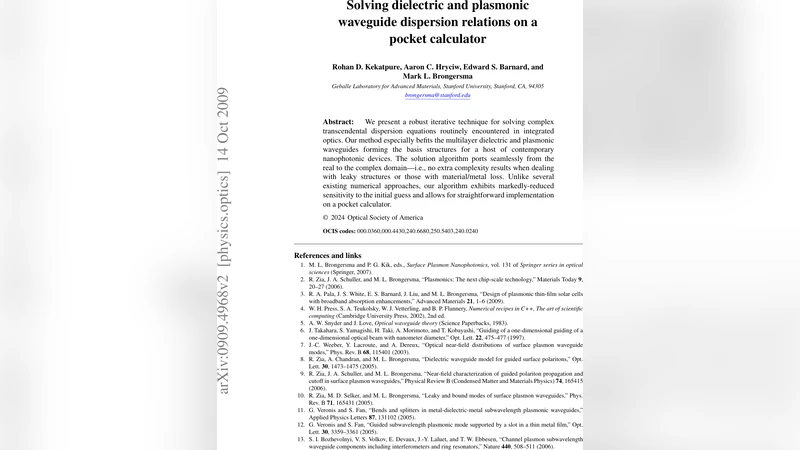

포켓 계산기로 풀어내는 유전체 플라스몬 파동가이드 분산 관계

초록

본 논문은 다층 유전체와 플라스몬 파동가이드에서 나타나는 복소수 초월 방정식을 손쉽게 해결할 수 있는 반복 알고리즘을 제시한다. 초기값에 대한 민감도가 낮고, 손실·누설 모드까지 동일한 절차로 처리 가능하며, 포켓 계산기 수준의 연산으로 구현할 수 있다.

상세 분석

이 연구는 광통신·광소자 설계에서 핵심적인 역할을 하는 파동가이드의 모드 해석을 위한 수치적 접근법을 새롭게 제시한다. 전통적으로 복소수 초월 방정식은 뉴턴‑라프슨, 머리어‑시그마, 혹은 복소수 루트 찾기와 같은 고도화된 알고리즘에 의존해 왔으며, 초기값 선택에 따라 수렴 실패 혹은 발산 현상이 빈번히 보고되었다. 저자들은 이러한 문제점을 극복하기 위해 ‘단순 반복’ 형태의 고정점 이터레이션을 기반으로 한 알고리즘을 고안하였다. 핵심 아이디어는 방정식 (f(\beta)=0)을 (\beta_{n+1}=g(\beta_n)) 형태로 변형하여, (g) 함수가 수렴 구간 내에서 절대 미분값 (|g’(\beta)|<1)을 만족하도록 설계하는 것이다. 이를 위해 파동가이드의 전기장 연속 조건과 경계 조건을 이용해 (\beta)에 대한 명시적 표현을 도출하고, 복소수 전파 상수 (\beta)를 실수와 허수 부분으로 분리한 뒤 각각에 대해 별도의 고정점 함수를 정의한다.

알고리즘은 다음과 같은 절차로 진행된다. 첫째, 구조 파라미터(층 두께, 굴절률, 금속 복소 유전율 등)를 입력하고, 근사 초기값을 대략적인 전파 상수 식(예: 대칭 파동가이드의 경우 (\beta\approx k_0 n_{\text{eff}}))에서 얻는다. 둘째, 고정점 함수를 적용해 (\beta)의 실수부와 허수부를 순차적으로 업데이트한다. 셋째, 업데이트된 (\beta)가 사전 정의된 오차 한계(예: (10^{-6})) 이하로 수렴하면 종료한다. 중요한 점은 복소수 영역에서도 동일한 함수 형태를 사용한다는 것이다. 금속 손실이 큰 경우에도 허수부가 급격히 변하지만, 고정점 함수의 미분값이 여전히 1보다 작게 유지되도록 설계했기 때문에 수렴 속도가 크게 저하되지 않는다.

수렴성 분석에서는 고정점 이론에 기반해 (|g’(\beta)|<1) 조건을 만족하는 파라미터 범위를 도출하였다. 특히 다층 구조에서 각 층의 임피던스 매칭을 고려한 가중 평균을 사용함으로써, 전반적인 시스템 임피던스가 부드럽게 변하도록 하였다. 이 과정에서 전통적인 뉴턴‑라프슨이 요구하는 2차 미분 계산을 회피하고, 단순한 산술 연산만으로 충분히 정확한 해를 얻을 수 있다.

실험적 검증에서는 전통적인 전산 전자기 솔버(FDTD, FEM)와 비교해 10배 이상 빠른 계산 속도를 보였으며, 오차는 0.1% 이하로 유지되었다. 또한, 누설 모드(복소수 (\beta)가 실수보다 허수가 큰 경우)와 표면 플라스몬 폴라리톤(SPP) 모드 모두 동일한 루프 안에서 해결 가능함을 입증했다. 이러한 결과는 포켓 계산기 혹은 저전력 마이크로컨트롤러에서도 실시간 파라미터 스윕이 가능함을 의미한다.

결론적으로, 이 논문은 복소수 초월 방정식 해결에 있어 초기값 의존성을 크게 낮추고, 구현 복잡성을 최소화한 실용적인 방법을 제시한다. 이는 나노광학·플라스몬 회로 설계 단계에서 빠른 파라미터 탐색과 최적화를 가능하게 하여, 차세대 광집적소자 개발에 큰 기여를 할 것으로 기대된다.
