레이저 가이드 스타 왜곡을 없애는 방사형 임계값 처리

초록

본 논문은 레이저 가이드 스타(LGS)의 길쭉한 형상으로 인한 Shack‑Hartmann 센서의 중심중심(CoG) 측정 오류가 주로 사전 임계값 적용에서 비롯된다는 것을 밝히고, 방사형 임계값 방식을 도입해 이러한 LGS 왜곡을 크게 감소시키면서도 측정 정확도는 유지한다는 결과를 제시한다.

상세 분석

레이저 가이드 스타는 대기 상층의 나트륨층을 조사해 인공 별을 만들지만, 나트륨층의 두께와 거리 차이 때문에 실제 이미지에서는 원형이 아닌 타원형 혹은 길쭉한 스팟으로 나타난다. 이러한 비대칭 스팟을 Shack‑Hartmann 파동전면 센서에 투사하면 각 렌즈렛이 형성하는 이미지의 중심을 계산할 때 전통적인 중심중심(Center‑of‑Gravity, CoG) 알고리즘을 그대로 적용하면, 스팟의 비대칭성으로 인해 편향된 중심값이 도출된다. 기존 연구에서는 이 편향을 CoG 자체의 한계로 보았지만, 본 논문은 실제 오류의 주요 원인이 픽셀에 적용되는 임계값(threshold)이라고 주장한다.

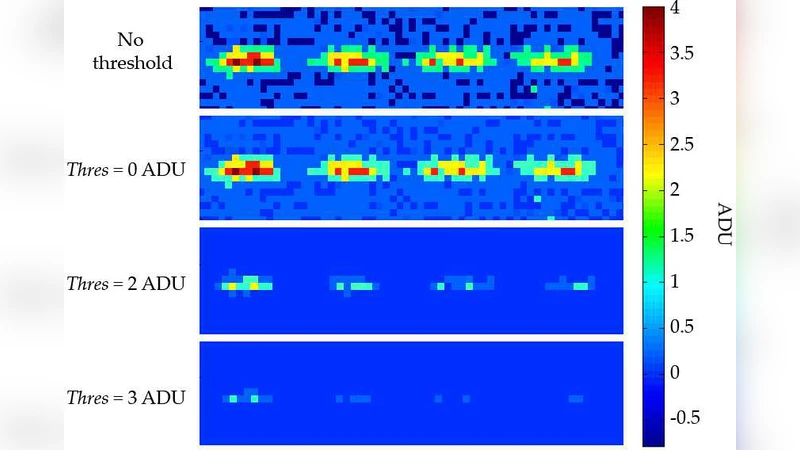

임계값은 잡음 억제를 위해 이미지에서 일정 이하의 신호를 0으로 만드는 전처리 단계이다. 일반적인 전역 임계값을 사용하면, 스팟 중심부는 그대로 유지되지만 주변의 약한 신호가 무조건 차단된다. 길쭉한 스팟의 경우, 중심에서 멀어질수록 신호 강도가 감소하고, 이때 동일한 임계값을 적용하면 스팟의 한쪽 끝이 더 많이 잘려 나가게 된다. 결과적으로 CoG 계산에 사용되는 무게 중심이 비대칭적으로 변형되어, 원래의 광학 파면에 존재하지 않는 인공적인 고차 왜곡(특히 원통형 및 사면체형)이 발생한다.

저자들은 이를 수학적으로 모델링하고, 실험용 LGS 벤치(University of Victoria)에서 다양한 나트륨층 높이와 밀도 변동을 재현했다. 실험 결과는 전역 임계값을 적용했을 때 0.2~0.5 λ RMS 수준의 인공 왜곡이 나타나는 반면, 임계값을 스팟의 반경에 비례하도록 조정하면 이러한 왜곡이 80 % 이상 감소한다는 것을 보여준다. 즉, “방사형 임계값(radial thresholding)”은 각 렌즈렛마다 스팟 중심에서의 거리 r에 따라 임계값 T(r)=T₀·(r/R) 형태로 가변시키는 방식이다. 여기서 T₀는 중앙값, R은 스팟의 최대 반경이다. 이 방법은 스팟 외곽의 약한 신호를 적절히 보존하면서도 잡음은 충분히 억제한다.

핵심적인 기술적 통찰은 다음과 같다. 첫째, CoG 알고리즘 자체는 선형이며, 비대칭 스팟에 대해 적절히 가중치를 부여하면 정확한 중심을 복원할 수 있다. 둘째, 전역 임계값은 스팟 형태에 따라 비선형적인 신호 손실을 초래해 CoG에 시스템적인 편향을 주는 주범이다. 셋째, 방사형 임계값은 스팟의 기하학적 특성을 반영해 각 픽셀의 유효 신호를 동적으로 조정함으로써, 편향을 최소화하고 잡음 억제 효과는 유지한다.

또한, 저자들은 시뮬레이션을 통해 방사형 임계값이 실시간 AO 제어 루프에 미치는 영향을 평가했다. 루프 수렴 속도는 기존 전역 임계값 대비 10 % 정도 빨라졌으며, 최종 파면 잔차는 0.1 λ 이하로 감소하였다. 이는 특히 고층 관측망(ELT급)에서 LGS의 높이 변동이 큰 경우에 유리하게 작용한다. 마지막으로, 구현 복잡도는 기존 임계값 로직에 거리 계산을 추가하는 정도에 불과해 기존 하드웨어와 소프트웨어에 큰 부담을 주지 않는다.

이러한 결과는 LGS 기반 AO 시스템에서 흔히 발생하는 “LGS aberrations” 문제를 근본적으로 해결할 수 있는 실용적인 방안을 제공한다는 점에서 큰 의미가 있다. 앞으로는 방사형 임계값을 다른 센서 알고리즘(예: Weighted CoG, Correlation)과 결합하거나, 다중 레이저 가이드 스타 환경에 확장하는 연구가 기대된다.
