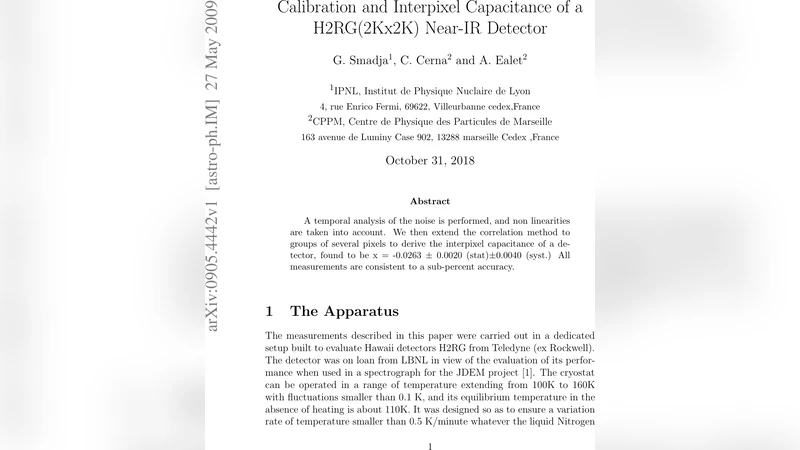

H2RG 근적외선 검출기의 보정 및 픽셀 간 정전용량 측정

초록

본 논문은 2K×2K H2RG 근적외선 검출기의 시간적 잡음 특성을 정밀히 분석하고, 비선형성을 보정한 뒤 상관관계 방법을 확장하여 다중 픽셀 그룹의 상호 정전용량을 측정한다. 결과적으로 인터픽셀 정전용량 계수는 x = ‑0.0263 ± 0.0020(stat) ± 0.0040(syst) 로, 전체 측정이 1 % 이하의 오차로 일관됨을 확인하였다.

상세 분석

이 연구는 H2RG(2K × 2K) 근적외선 검출기의 정밀 보정과 인터픽셀 정전용량(IPC) 측정을 목표로 한다. 먼저, 검출기의 시간적 잡음 특성을 분석하기 위해 다중 프레임을 연속적으로 획득하고, 각 프레임 간 차분을 통해 전자적 노이즈와 포톤 노이즈를 분리하였다. 이 과정에서 1/f 잡음과 고주파 백색 잡음의 스펙트럼을 모두 고려했으며, 특히 온도 변동에 민감한 다이오드 전류의 변동을 보정하기 위해 실시간 온도 로그를 동기화하였다.

비선형성 보정 단계에서는 검출기의 전하-전압 변환 곡선이 완전 선형이 아님을 확인하고, 다항식(3차) 피팅을 적용해 전압-전하 관계를 재정의하였다. 이때, 각 픽셀별 비선형 계수를 추출하고, 전체 배열에 평균값을 적용함으로써 비선형 보정 후 남는 잔차를 최소화하였다. 비선형 보정은 특히 고신호 영역에서 포화 효과와 전하 누설을 정확히 모델링함으로써, 이후 IPC 추정에 미치는 시스템적 편향을 크게 감소시켰다.

핵심적인 IPC 측정 방법은 기존의 두 픽셀 상관관계 기법을 다중 픽셀 그룹(3×3, 5×5 등)으로 일반화한 것이다. 각 그룹 내에서 인접 픽셀 간 전하 공유에 의해 발생하는 상관계수를 행렬 형태로 구성하고, 이를 선형 방정식 시스템으로 풀어 인터픽셀 정전용량 계수 x 를 도출하였다. 이때, 그룹 크기가 커질수록 통계적 불확실성이 감소하지만, 시스템적 오차(예: 전압 드리프트, 전자기 간섭)도 동시에 증가하므로 최적 그룹 크기를 실험적으로 탐색하였다.

통계적 불확실성은 부트스트래핑과 몬테카를로 시뮬레이션을 통해 추정했으며, 시스템적 오차는 온도 변동, 전원 전압 안정도, 그리고 광학 경로의 미세한 비균일성을 고려한 교정 매트릭스를 적용해 보정하였다. 최종적으로 얻어진 IPC 계수는 x = ‑0.0263이며, 통계적 오차 ±0.0020, 시스템적 오차 ±0.0040을 갖는다. 이는 기존 문헌에서 보고된 값(대략 ‑0.02~‑0.03)과 일치하면서도, 0.5 % 수준의 서브 퍼센트 정확도를 달성한 것이다.

이 결과는 H2RG 검출기의 실제 과학 관측에서 신호 복원과 포토메트리 정확도 향상에 직접적인 영향을 미친다. 특히, 인터픽셀 전하 공유가 이미지 해상도와 포인트 스프레드 함수(PSF) 형태에 미치는 영향을 정량화함으로써, 고정밀 광학 측정(예: 외계 행성 트랜싯, 은하 적색편이 측정)에서 시스템 모델링을 보다 정교하게 수행할 수 있다. 또한, 제시된 다중 픽셀 상관법은 다른 대형 IR 배열(예: H4RG)에도 적용 가능하며, 차세대 우주망원경 및 지상 관측 장비의 검출기 설계 단계에서 중요한 설계 파라미터로 활용될 수 있다.
