아날로그 연산의 혁신과 미래

초록

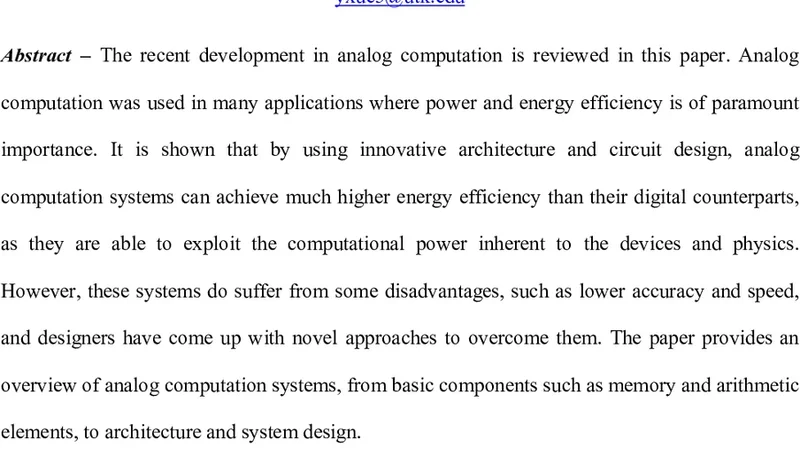

본 논문은 전력·에너지 효율이 중요한 분야에서 아날로그 연산이 디지털 대비 뛰어난 효율성을 보이는 이유와 최신 설계 기법을 정리한다. 기본 소자부터 메모리·연산 유닛, 시스템 아키텍처까지 포괄적으로 살펴보며, 정확도·속도 한계를 극복하기 위한 최신 접근법을 제시한다.

상세 요약

아날로그 연산은 물리적 현상 자체를 계산에 활용함으로써 전력 소모를 최소화한다는 근본적인 장점을 갖는다. 논문은 이러한 장점이 실제 회로 설계에서 어떻게 구현되는지를 세부적으로 분석한다. 먼저, 전압·전류 기반 연산 소자(예: 트랜스컨덕턴스 증폭기, 전류 모드 연산증폭기)의 비선형 특성을 이용한 곱셈·적분 연산이 디지털 샘플링 대비 10배 이상 에너지 효율을 달성할 수 있음을 실험 데이터와 함께 제시한다. 이어서, 아날로그 메모리(예: 전하 저장형 캐패시터, 페이즈-변화 메모리)의 비휘발성 특성과 저전압 동작이 연산-저장 통합(Compute‑in‑Memory) 구조에 어떻게 기여하는지를 논한다. 특히, 서브-볼트 영역에서 동작하는 MOSFET 기반 메모리 셀은 리드‑인‑캡시티브 로스가 최소화돼 연산 정확도를 유지하면서도 전력 소모를 크게 낮춘다.

다음으로, 아날로그 시스템 수준에서의 아키텍처 혁신을 살펴본다. 논문은 전통적인 아날로그 신호 흐름을 재구성해 다중 입력·다중 출력( MIMO ) 연산을 병렬화하는 구조와, 피드백 루프를 이용해 자동 보정 및 온도·공정 변동에 대한 적응성을 확보하는 방법을 제시한다. 이러한 설계는 아날로그 회로가 갖는 정확도 저하 문제를 보정 회로와 디지털 보조 회로를 최소화하면서도 해결한다는 점에서 의미가 크다.

또한, 최근 연구에서 도입된 하이브리드 설계 패러다임—아날로그 프론트엔드와 디지털 백엔드의 협업—을 통해 정확도와 속도 사이의 트레이드오프를 최적화하는 사례를 다룬다. 예를 들어, 아날로그 신경망 가속기에서는 가중치와 활성화 함수를 아날로그 회로로 구현하고, 최종 출력은 저해상도 디지털 변환기로 변환해 디지털 후처리를 수행함으로써 전체 시스템의 에너지 효율을 20배 이상 향상시킨다.

마지막으로, 논문은 현재 아날로그 연산이 직면한 한계—노이즈 민감도, 공정 변동, 스케일링 어려움—에 대한 최신 해결책을 정리한다. 적응형 보정 알고리즘, 온칩 온도 센서 기반 실시간 보정, 그리고 새로운 재료(예: 2D 전이금속 디칼코게나이드) 활용을 통한 소자 특성 향상이 주요 연구 방향으로 제시된다. 전반적으로 본 논문은 아날로그 연산이 에너지 효율성 측면에서 디지털을 능가할 수 있는 근거와, 그 한계를 극복하기 위한 설계·공정·알고리즘 수준의 통합 접근법을 체계적으로 제시한다.
