마이크로상 결정의 자유에너지와 구조 안정성 분석

초록

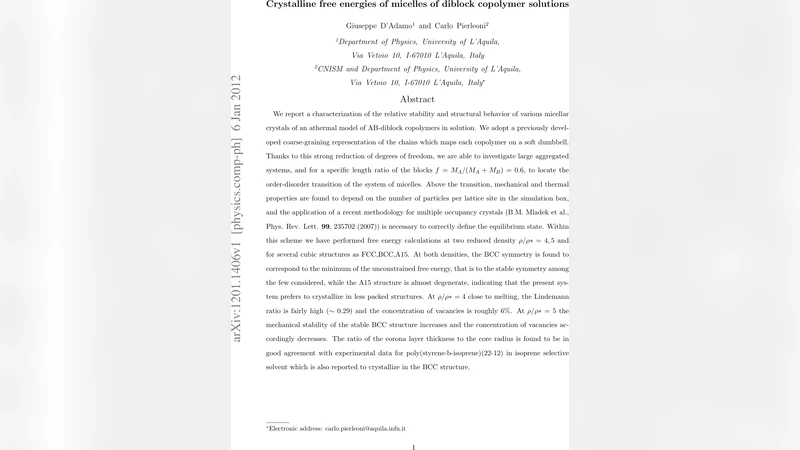

본 연구는 AB‑다이블록 공중합체 용액의 무열 모델을 소프트 더미볼로 coarse‑graining한 뒤, 다양한 입방체 격자(FCC, BCC, A15)에서 마이크로상 결정의 자유에너지와 결함 농도를 계산한다. f = 0.6인 경우, 밀도 ρ/ρ* = 4와 5에서 BCC 구조가 가장 낮은 자유에너지를 보이며, A15와 거의 동일한 안정성을 나타낸다. ρ/ρ* = 4에서는 린데만 비율이 0.29로 높고, 결함(공극) 농도가 약 6%에 달한다. 밀도가 증가하면 BCC의 기계적 안정성이 강화되고 결함 농도는 감소한다. 결과는 실험적 폴리스티렌‑b‑이소프렌(22‑12) 시스템과 일치한다.

상세 분석

이 논문은 고분자 물리학에서 최근 각광받는 “다중 점유 결정(multiple‑occupancy crystal)” 개념을 실제 시뮬레이션에 적용한 사례로, 특히 athermal AB‑다이블록 공중합체 용액의 마이크로상(핵‑코로나) 구조를 정량적으로 이해하려는 시도이다. 저자들은 기존의 체인‑레벨 모델을 소프트 더미볼(두 개의 연속된 스프링으로 표현된 입자)로 치환함으로써 자유도는 크게 감소시키면서도 핵‑코로나의 크기와 상호작용을 충분히 보존한다. 이 coarse‑graining은 특히 큰 시스템(수천 개 이상의 마이크로상)에서 통계적 정확도를 유지하면서도 계산 비용을 크게 절감한다는 장점을 가진다.

연구는 블록 길이 비율 f = MA/(MA+MB)=0.6을 고정하고, 마이크로상이 형성하는 격자 구조를 FCC, BCC, A15 세 가지 대표적인 입방체 격자로 제한한다. 여기서 핵심은 “점유수(occupancy) 자유도”를 고려한 자유에너지 최소화이다. 기존의 고전적인 결정 이론은 각 격자점에 하나의 입자만 존재한다고 가정하지만, 마이크로상은 하나의 격자점에 여러 개의 고분자 사슬이 동시에 존재할 수 있다. 이를 반영하기 위해 Mladek et al. (Phys. Rev. Lett. 99, 235702, 2007)의 다중 점유 결정 프레임워크를 도입하였다. 구체적으로, 시뮬레이션 박스 내 격자점당 평균 마이크로상 수(Ns)와 격자 상수(a)를 가변 파라미터로 두고, Ns와 a를 동시에 최적화함으로써 “제약 없는 자유에너지(F)”, 즉 Ns와 a가 열역학적으로 자율적으로 결정되는 상태를 찾는다.

두 개의 reduced density, ρ/ρ* = 4와 5에서 자유에너지 곡선을 계산한 결과, BCC 구조가 가장 낮은 F 값을 보이며 열역학적으로 가장 안정한 상태임이 확인되었다. A15 구조는 BCC와 거의 동등한 자유에너지를 가지지만, 약간 높은 압축성을 보인다. 이는 마이크로상이 “덜 포장된” 구조를 선호한다는 일반적인 경향과 일치한다. 반면 FCC는 상대적으로 높은 자유에너지를 나타내어 불안정한 구조로 판단된다.

또한, 결함(공극) 농도와 린데만 비율을 통해 기계적 안정성을 평가하였다. ρ/ρ* = 4에서는 린데만 비율이 약 0.29로, 전통적인 원자 결정에 비해 상당히 큰 진동폭을 보이며, 결함 농도는 약 6%에 달한다. 이는 마이크로상이 열적 요동에 취약하고, 격자점당 점유수가 변동 가능함을 의미한다. 반면 ρ/ρ* = 5에서는 압축이 강화되어 린데만 비율이 감소하고, 결함 농도도 감소한다. 이러한 경향은 밀도가 증가함에 따라 마이크로상의 핵‑코로나가 더 강하게 결합하고, 격자 구조가 보다 견고해진다는 물리적 직관과 부합한다.

마지막으로, 실험적 데이터와의 비교를 통해 모델의 신뢰성을 검증하였다. 폴리스티렌‑b‑이소프렌(22‑12) 블록 공중합체가 이소프렌 선택적 용매에서 BCC 구조로 결정화된다는 보고와, 실험에서 측정된 코어 반지름 대비 코로나 두께 비율이 시뮬레이션 결과와 일치함을 확인했다. 이는 athermal 모델이 실제 고분자 용액의 구조적 특성을 충분히 포착한다는 강력한 증거가 된다.

요약하면, 이 연구는 (1) 효율적인 coarse‑graining을 통한 대규모 마이크로상 시뮬레이션, (2) 다중 점유 결정 프레임워크를 이용한 자유에너지 최적화, (3) 밀도와 격자 구조에 따른 결함 및 진동 특성 분석, (4) 실험과의 정량적 일치를 통해 모델의 타당성을 입증하는 네 가지 주요 성과를 제공한다. 이러한 접근법은 향후 복잡한 블록 공중합체 시스템, 특히 온도·용매 의존적인 마이크로상 및 초분자 결정의 설계와 예측에 널리 활용될 수 있을 것이다.
