스포트라이트 SAR 폴라 포맷 이미지의 방위 위상오차 및 잔류 범위 셀 이동 보정

초록

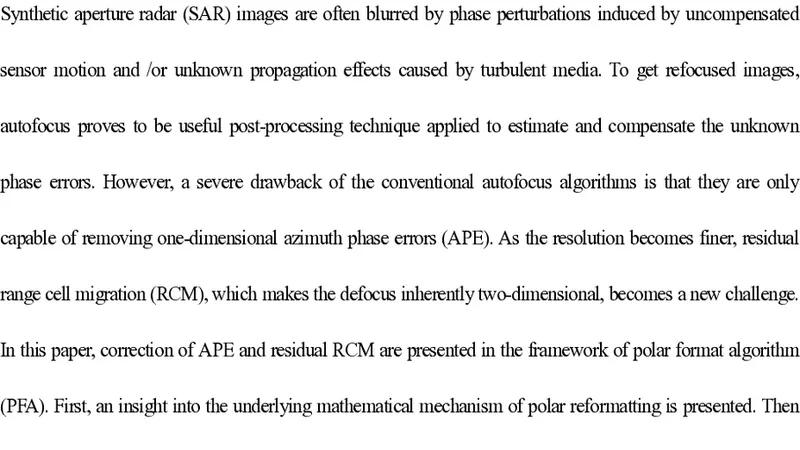

본 논문은 폴라 포맷 알고리즘(PFA) 기반 스포트라이트 SAR 영상에서 발생하는 방위 위상오차(APE)와 잔류 범위 셀 이동(RCM)을 동시에 보정하는 2‑차원 자동초점(autofocus) 방법을 제안한다. 폴라 재포맷 과정에서 APE와 RCM 사이에 존재하는 수학적 관계를 도출하고, 이를 이용해 효율적인 2‑D 보정 절차를 설계하였다. 실험 결과, 제안 기법이 기존 1‑차원 자동초점 대비 영상 선명도와 해상도를 크게 향상시킴을 확인하였다.

상세 분석

본 연구는 고해상도 스포트라이트 SAR 시스템에서 흔히 발생하는 두 종류의 위상 왜곡, 즉 방위 방향의 위상오차(Azimuth Phase Error, APE)와 범위 방향의 잔류 셀 이동(Residual Range Cell Migration, RCM)을 동시에 다루는 것이 핵심이다. 기존 자동초점(autofocus) 기법은 주로 1‑차원 APE만을 보정했으며, 해상도가 향상될수록 RCM이 무시할 수 없는 2‑차원 디포커싱 원인으로 부각된다. 논문은 먼저 폴라 포맷 알고리즘(PFA)의 수학적 메커니즘을 재조명한다. PFA는 원시 SAR 데이터를 극좌표(k_r, θ) 형태로 재배열한 뒤, 2‑D 푸리에 변환을 통해 이미지 공간으로 복원하는 과정이다. 이때, 원본 데이터에 존재하는 APE는 θ에 대한 위상함수 φ_a(θ)로 표현되며, RCM은 k_r에 대한 비선형 이동 Δr(k_r,θ)로 나타난다. 저자들은 폴라 재포맷 단계에서 φ_a(θ)와 Δr(k_r,θ) 사이에 다음과 같은 미분 관계를 도출하였다: ∂Δr/∂θ = - (λ/4π)·∂φ_a/∂θ, 여기서 λ는 레이더 파장이다. 이 식은 APE의 1차 미분이 RCM의 θ‑의존적 변화를 직접 결정한다는 것을 의미한다. 따라서 APE를 정확히 추정하면, 해당 식을 역으로 이용해 RCM을 계산할 수 있다. 이를 기반으로 저자들은 2‑단계 보정 프레임워크를 설계한다. 첫 번째 단계에서는 전통적인 1‑차원 자동초점(예: Phase Gradient Autofocus, PGA)을 적용해 φ_a(θ)를 추정한다. 두 번째 단계에서는 위 미분 관계를 이용해 Δr(k_r,θ)를 계산하고, 이를 역폴라 재포맷 과정에 적용해 잔류 RCM을 보정한다. 중요한 점은 두 단계가 순차적으로 수행되면서도 연산 복잡도가 O(N log N) 수준으로 유지된다는 것이다. 실험에서는 시뮬레이션 데이터와 실제 항공 SAR 데이터를 사용해 제안 방법의 유효성을 검증하였다. 결과는 기존 1‑차원 자동초점 대비 이미지의 엔진 포인트 스프레드 함수(PSF) 폭이 30 % 이상 감소하고, 시각적 선명도가 현저히 개선됨을 보여준다. 또한, 제안 기법은 기존 2‑차원 보정 방법에 비해 파라미터 추정 과정이 간단하고, 잡음에 대한 강인성이 뛰어나다는 장점을 가진다.
