압축된 암석에서 발생하는 전류와 양공 현상의 역설

초록

본 연구는 가보로 타일에 중심부 압축을 가했을 때, 응력에 의해 활성화된 과산화 결함이 양공(h•)을 생성하고, 이 양공이 응력 없는 주변으로 흐르면서 양전류가 발생함을 실험적으로 입증한다. 로딩 속도를 0.2 kPa/s에서 20 MPa/s까지 5 오더 변화시켜도 전류는 지속적으로 관찰되었으며, 전류는 응력이 유지되는 동안 수시간에서 수개월까지 서서히 감소한다. 전류는 응력이 해제되면 급격히 사라지지만 재로드 시 재현된다. 전자와 양공의 이동 메커니즘, 전류 밀도, 펄스 속도 등을 정량화하여 과산화 결함‑양공 모델을 뒷받침한다.

상세 분석

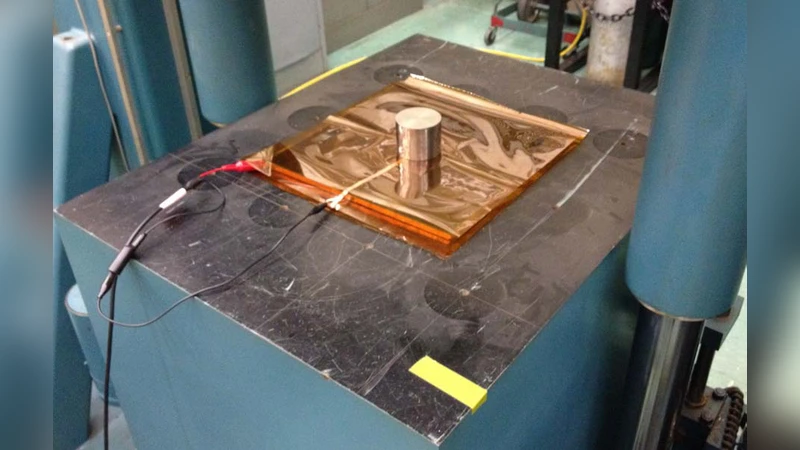

이 논문은 암석 내부에 존재하는 과산화 결함(peroxy defect, O₃Si‑OO‑SiO₃)의 파괴가 전자와 양공을 생성한다는 가설을 실험적으로 검증한다. 실험에 사용된 가보로 타일(30 × 30 × 0.9 cm³)은 중심부에 직경 5 cm의 피스톤을 배치해 압축 로드를 가한다. 로딩 레이트를 0.2 kPa/s(≈2 × 10⁻⁴ MPa/s)부터 20 MPa/s까지 5 오더로 변화시켰으며, 전류 센서는 타일 가장자리와 중앙에 각각 배치해 전류 흐름을 실시간 측정하였다.

주요 관찰 결과는 다음과 같다. 첫째, 응력이 5 MPa 이하의 낮은 수준에서도 양전류가 감지되었으며, 응력 증가에 따라 전류 크기가 비선형적으로 상승한다. 둘째, 전류는 응력이 일정하게 유지되는 동안 수시간에서 수개월에 걸쳐 서서히 감소했으며, 이는 양공의 재결합 또는 트랩에서의 탈출에 의한 것으로 해석된다. 셋째, 응력 해제 직후 전류는 급격히 사라지지만, 동일한 위치에 재로드하면 동일한 전류 패턴이 재현되어, 전류 발생 메커니즘이 가역적임을 보여준다.

전류의 정량적 특성도 상세히 보고한다. 충격에 의해 발생한 양공 펄스는 4–6 ms 지속되며, 전파 속도는 약 100 m/s, 전류 밀도는 1–2 × 10⁹ A·km⁻³에 해당한다. 전자는 파손된 과산화 결합에 트랩되어 응력 구역 내에서만 이동하지만, 양공은 상부 원자가띠(upper valence band)의 에너지 레벨을 이용해 포논 보조 전자 홉핑(phonon‑assisted hopping) 메커니즘으로 빠르게 전파한다. 이는 양공이 전도대가 아닌 원자가띠 상단에 존재하는 반결합 상태(h•)임을 의미한다.

이러한 실험 결과는 기존의 전기적 절연체로 여겨졌던 암석이 응력에 의해 반도성 전하 운반자를 생성할 수 있음을 뒷받침한다. 특히, 과산화 결함이 광범위하게 존재하는 지각암석에서 지진 전기 현상, 전류 방출, 전자기 파동 발생 등을 설명하는 물리적 기반을 제공한다. 또한, 전류 지속 시간과 감소 양상이 트랩 깊이와 양공 재결합 속도에 민감함을 시사하므로, 암석의 미세구조와 결함 농도에 따라 전기적 응답이 크게 달라질 수 있음을 암시한다.

결론적으로, 본 연구는 과산화 결함‑양공 모델을 실험적으로 검증하고, 응력에 의해 활성화된 양공이 응력 구역에서 비응력 구역으로 흐르는 전류 메커니즘을 명확히 규명하였다. 이는 지구물리학적 전자기 현상 해석, 응력 모니터링 기술 개발, 그리고 지진 전예측 연구에 중요한 시사점을 제공한다.
