공기 없는 천체의 미세구조 열탄성 응력과 암석 파괴

초록

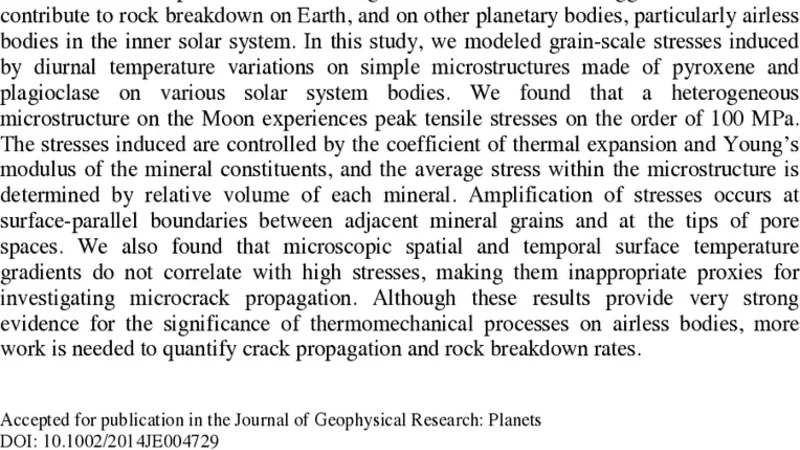

이 연구는 달·화성·수성 등 대기 없는 천체에서 일어나는 일주기 온도 변화가 미세구조 내 광물 입자 사이에 발생시키는 열탄성 응력을 모델링한다. 파이록시엔과 플라기오클라스가 섞인 단순 마이크로스트럭처를 대상으로, 열팽창계수와 영률 차이에 의해 최대 100 MPa 수준의 인장 응력이 발생함을 확인하였다. 응력 집중은 광물 경계와 공극 팁에서 특히 강하게 나타났으며, 표면 온도 구배는 미세균열 전파와 직접적인 상관관계가 없다는 결론을 얻었다.

상세 분석

본 논문은 대기 없는 행성 표면에서 일어나는 급격한 일주기 온도 변동이 암석 내부 미세구조에 미치는 열탄성 응력 메커니즘을 정량적으로 분석하였다. 저자들은 파이록시엔(주성분: 마그네슘·철 함유 실리케이트)과 플라기오클라스(주성분: 알루미늄·칼슘 함유 석영) 두 광물을 2차원 격자 형태로 배열한 가상의 마이크로스트럭처를 설계하고, 각 광물의 열팽창계수(α)와 영률(E)이 서로 다른 점을 이용해 유한요소법(FEM)으로 온도-시간 프로파일을 적용하였다. 달 표면을 기준으로 한 일주기 온도 변화(≈ 120 K)에서는 각 광물 입자 내부에서 온도에 따라 선형 팽창·수축이 일어나지만, α와 E의 차이로 인해 인접 광물 사이에 변형 불일치가 발생한다. 이 변형 불일치는 경계면에서 응력 집중을 일으키며, 특히 표면과 평행한 경계와 공극(공기 주머니) 팁 부근에서 인장 응력이 최대 100 MPa까지 상승한다. 이러한 응력 규모는 일반적인 암석의 파괴 인장 강도(≈ 5–10 MPa)보다 훨씬 크므로, 미세균열이 지속적으로 성장하고 결국 매크로 균열로 전이될 가능성을 시사한다.

또한 저자들은 온도 구배(ΔT/Δx)와 ΔT/Δt가 높은 지역이 반드시 높은 응력을 동반하지 않는다는 사실을 강조한다. FEM 결과에서 표면 온도 구배가 급격히 변하는 영역은 주로 평탄한 광물 표면에 국한되었으며, 실제 응력 집중은 물리적·기계적 이질성(광물 경계, 공극)과 연관된 위치에서 발생한다. 따라서 온도 구배만을 이용한 기존의 열피로 평가 방법은 미세균열 전파 메커니즘을 정확히 포착하지 못한다는 결론에 도달한다.

연구는 달 외에도 화성, 수성, 그리고 소행성 등 다양한 공기 없는 천체에 동일한 모델을 적용했으며, 각 천체의 평균 일주기 온도 편차와 표면 복사 조건을 반영한 결과, 전반적인 응력 규모와 분포 패턴이 크게 변하지 않음을 확인하였다. 이는 열팽창계수와 영률 차이가 광물 조성에 의해 결정되는 기본 물성임을 재확인하는 동시에, 행성 간 차이는 주로 온도 변화 폭과 표면 복사 효율에 의해 보정된다는 점을 시사한다.

마지막으로 저자들은 현재 모델이 2차원 평면에 국한되어 있고, 실제 암석의 복잡한 3차원 구조와 다공성, 미세균열 네트워크를 충분히 반영하지 못한다는 한계를 인정한다. 향후 연구에서는 3D FEM, 실험적 마이크로-CT 분석, 그리고 현장 온도 측정 데이터를 결합해 균열 전파 속도와 장기적인 암석 풍화율을 정량화할 필요가 있음을 제시한다.
