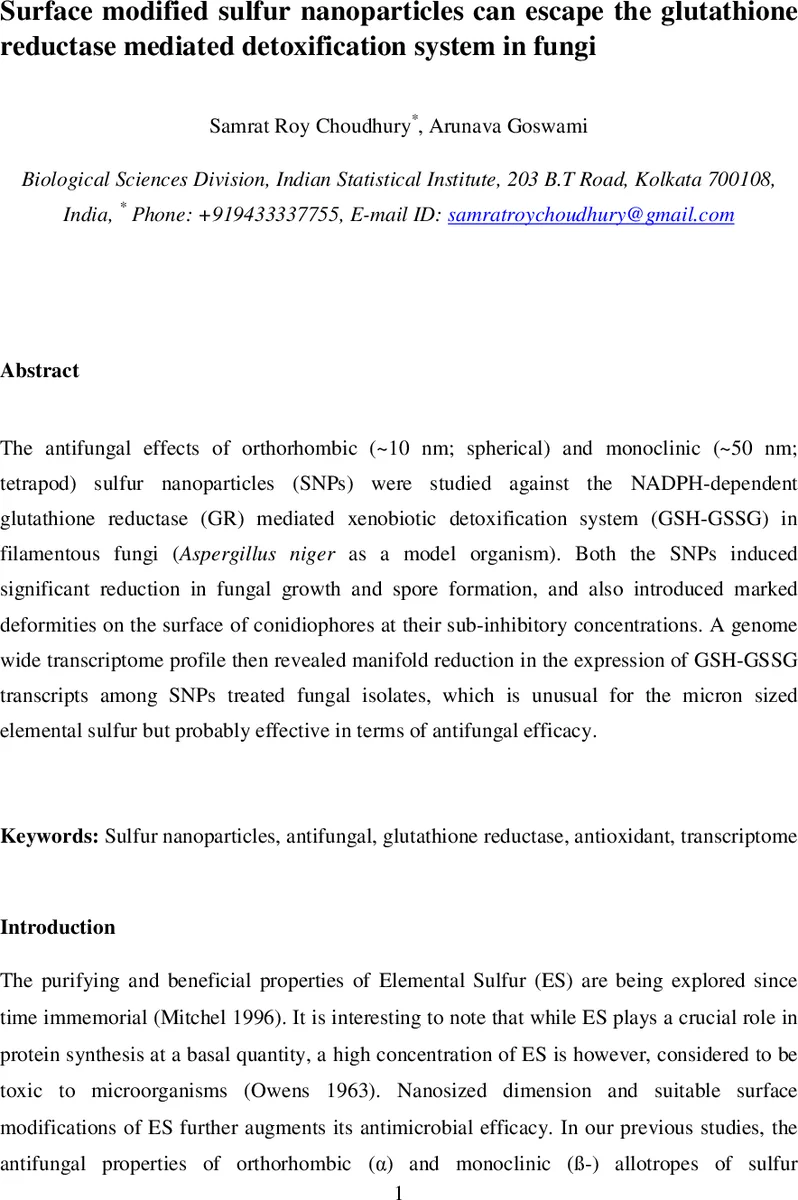

표면 개질 황 나노입자, 곰팡이 글루타티온 환원효소 회피 메커니즘

초록

정형(α)와 사방정(β) 형태의 표면 개질 황 나노입자(SNPs)가 Aspergillus niger의 성장, 포자 형성 및 포자낭 구조에 억제 효과를 보였다. 전사체 분석 결과, SNP 처리시 GSH‑GSSG 해독 경로 유전자들의 발현이 현저히 억제되었으며, 이는 미세 크기와 폴리머 코팅이 글루타티온 환원효소(GR) 매개 해독 시스템을 회피하게 함을 시사한다.

상세 분석

본 연구는 두 종류의 황 나노입자, 즉 구형 10 nm α‑SNP와 사각형 50 nm β‑SNP를 PEG 또는 Span‑80/Tween‑80으로 표면을 개질하여 제조하였다. 고해상도 TEM으로 입자 크기와 형태를 확인했으며, 각각의 최소 억제 농도(MIC)는 α‑SNP 8000 ppm, β‑SNP 3200 ppm로 측정되었다. 억제 농도 이하에서도 어질리오스 나이거의 방사성 성장과 포자 발생이 점진적으로 감소했으며, 특히 포자낭 표면에 심각한 변형이 관찰되었다. 이는 기존의 미세 황(ES)이 보이는 독성 효과와는 대조적이다.

전사체 마이크로어레이 분석에서는, ES 처리시 GR, GCS, GS 등 GSH‑GSSG 경로 유전자가 평균 811배 상향 조절되는 반면, α‑SNP 처리시 대부분의 해독 관련 유전자가 210배 하향 조절되었다. β‑SNP는 GCS와 GS는 약간 상승했으나, GR과 GST는 현저히 억제되었다. 트레오니다스/글루타티온산화환원 경로(Trx/Grx) 역시 α‑SNP와 β‑SNP 처리시 전반적으로 검출되지 않거나 크게 감소하였다.

효소 활성 측정에서는 SNP 농도가 증가함에 따라 GR 활성이 초기에는 상승했으나, 고농도에서는 억제되었다. 특히 iodoacetic acid(IAA)와 동시 처리 시 GR 활성이 완전히 소실되어, SNP의 MIC가 크게 낮아졌다. 이는 SNP가 GR 매개 해독을 회피하면서도, 직접적인 미토콘드리아 손상 및 사이토크롬 c 산화효소 억제를 통해 세포 호흡을 차단한다는 것을 의미한다.

결과적으로, 나노화와 표면 고분자 코팅이 황 입자의 물리·화학적 특성을 변형시켜, 곰팡이의 주요 항산화 방어망인 GSH‑GSSG 시스템을 우회하게 만든다. 이는 기존의 미세 황이 가진 ‘해독‑재생’ 사이클을 무력화시키며, 장기적인 내성 발생 가능성을 낮춘다. 향후 SNP의 항진균 메커니즘을 메타볼로믹 및 단백질체 수준에서 추가 검증한다면, 농업 및 의학 분야에서 새로운 저항성 억제제 개발에 기여할 수 있을 것이다.
