Zr 기반 사중 Heusler 합금의 반금속성 및 압력 의존성 첫 원리 연구

초록

본 연구는 ZrMnVSi, ZrMnVGe, ZrCoFeSi, ZrCoFeGe 네 가지 사중 Heusler 합금을 밀도범함수 이론(DFT)으로 조사하였다. ZrMnVSi, ZrMnVGe, ZrCoFeSi는 각각 0.14 eV, 0.18 eV, 0.22 eV의 반금속 띠간격을 갖는 반금속성 강자성체이며, ZrCoFeGe는 98.99 %의 스핀 편극을 보이는 거의 반금속 상태이다. 압력 및 균일 변형에 대한 계산을 통해 반금속성 유지 범위와 자성 소멸 조건을 제시하였다.

상세 분석

본 논문은 FPLO 전자구조 코드를 이용한 전자밀도범함수 이론(GGA‑PBE) 기반의 전산 계산을 수행하였다. 구조 최적화는 20 × 20 × 20 k‑점 메쉬와 에너지 수렴 기준 10⁻⁸ Hartree를 적용했으며, 세 가지 가능한 LiMgPdSn‑형(공간군 F4̅3m) 구조 중 가장 낮은 총 에너지를 보이는 배치를 최적 구조로 채택하였다. 전자수에 따라 Slater‑Pauling 규칙이 정확히 만족되는 것을 확인했는데, ZrMnVSi와 ZrMnVGe는 총 원자가 전자수 Z_tot = 20에 대해 M_tot = (Z_tot − 18) µ_B = 2 µ_B를, ZrCoFeSi와 ZrCoFeGe는 Z_tot = 25에 대해 M_tot = (Z_tot − 24) µ_B = 1 µ_B를 각각 나타냈다.

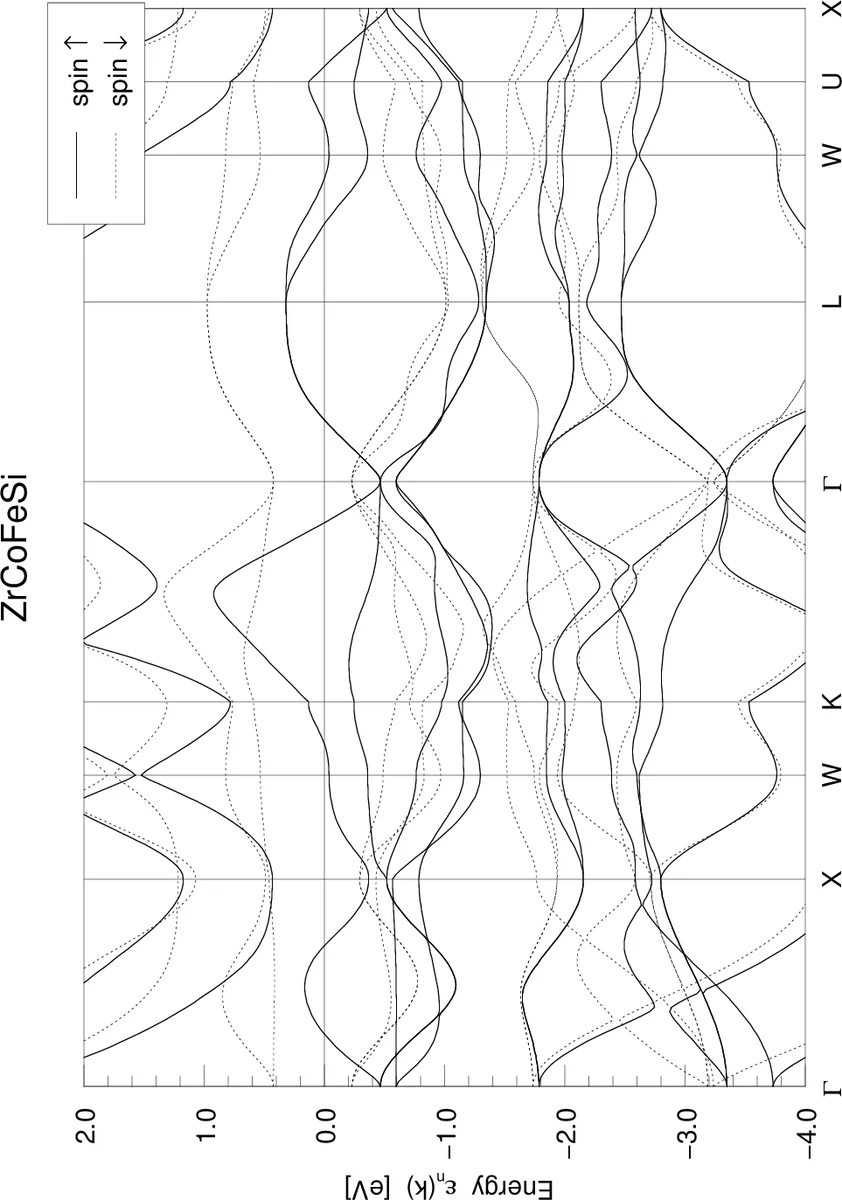

밀도 상태(DOS)와 밴드 구조 분석에서, 스핀‑업 채널은 금속적 특성을 보이며 스핀‑다운 채널은 페르미 레벨 근처에 명확한 밴드갭을 형성한다. 특히 ZrCoFeSi는 스핀‑다운 밴드갭이 약 0.64 eV로, 반금속성 띠간격(E_g) 0.22 eV와 일치한다. 부분 DOS는 전이금속 3d 궤도가 페르미 레벨 근처 전자 상태를 지배하고, Zr의 4d와 Si/Ge의 p‑궤도는 보조적인 혼성화 역할을 한다는 점을 강조한다.

압력(또는 등방성 변형) 효과에 대한 추가 계산에서는, ZrMnVSi, ZrMnVGe, ZrCoFeSi가 각각 격자 상수 4 %, 4 %, 8 %까지 압축될 경우에도 반금속성을 유지함을 확인하였다. 이는 실제 디바이스 제작 시 기판에 의한 격자 불일치가 전자 구조에 미치는 영향을 최소화할 수 있음을 시사한다. 반면 ZrCoFeGe는 평형 상태에서 스핀‑다운 채널이 페르미 레벨을 살짝 가로지르며 98.99 %의 스핀 편극을 보인다. 압력 변화를 Murnaghan EOS로 모델링한 결과, 0.20 GPa 이하에서 스핀‑다운 밴드갭이 열리면서 완전한 반금속 상태가 되며, 25.53 GPa까지는 1 µ_B의 정자기 모멘트를 유지한다. 63.97 GPa를 초과하면 자석성이 사라지고, 65.97 GPa 이상에서는 완전 비자성 상태가 된다. 이러한 압력 구간은 실험적 고압 장치에서 검증 가능하며, 압력에 의한 스핀 상태 전이 메커니즘을 이해하는 데 중요한 자료가 된다.

전반적으로, 본 연구는 Zr 기반 사중 Heusler 합금이 높은 스핀 편극과 비교적 넓은 반금속 띠간격을 제공함을 입증하고, 구조적/압력적 변형에 대한 내성을 정량적으로 제시함으로써 스핀트로닉스 응용에 적합한 후보 물질임을 강조한다.
