프랙탈 메인거 스펀지를 활용한 다크 실리콘 냉각 혁신

초록

본 논문은 3차원 집적 회로 설계에서 발생하는 열 문제, 즉 다크 실리콘 현상을 해결하기 위해 두 가지 구조를 비교한다. 하나는 전통적인 평면 슬라이스 방식이고, 다른 하나는 프랙탈 구조인 메인거 스펀지(Menger sponge)이다. 수학적 모델링과 효율 지표 E 를 통해 n > 3 단계에서 메인거 스펀지가 슬라이스보다 열 전달 효율이 우수함을 보이며, 이는 냉각 매체가 차지할 수 있는 부피가 더 크게 남아 있기 때문이다. 논문은 이러한 프랙탈 설계가 컴퓨터 하드웨어뿐 아니라 화학 반응기·센서 등 다양한 분야에 적용 가능함을 제시한다.

상세 분석

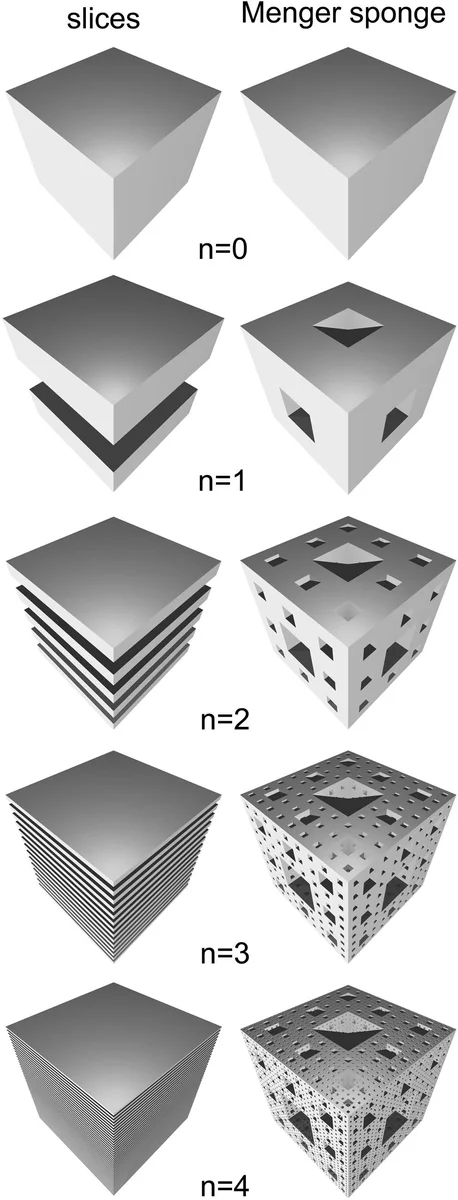

이 논문은 다크 실리콘 문제를 “주어진 부피 내에서 에너지 방출 표면을 최대화하면서 동시에 냉각 매체가 차지할 수 있는 부피를 최대로 확보하는” 열 전달 최적화 문제로 재정의한다. 이를 위해 두 가지 3차원 구조 모델을 제시한다. 첫 번째는 슬라이스(slicing) 모델로, 전체 부피 V = 1 m³(또는 cm³, mm³) 안에 높이 L = 1/3ⁿ 인 평면을 ρ = ⌊3ⁿ/2⌋ + 1 개의 층으로 균등하게 배치한다. 슬라이스가 차지하는 부피 V_s = ρ L이며, 표면적 S_s = ρ(2 + 4L) 로 계산된다. 두 번째는 프랙탈 메인거 스펀지 모델이다. n 단계에서 부피는 V_M = (20/27)ⁿ, 표면적은 S_M = (1/9)(20/9)ⁿ⁻¹
