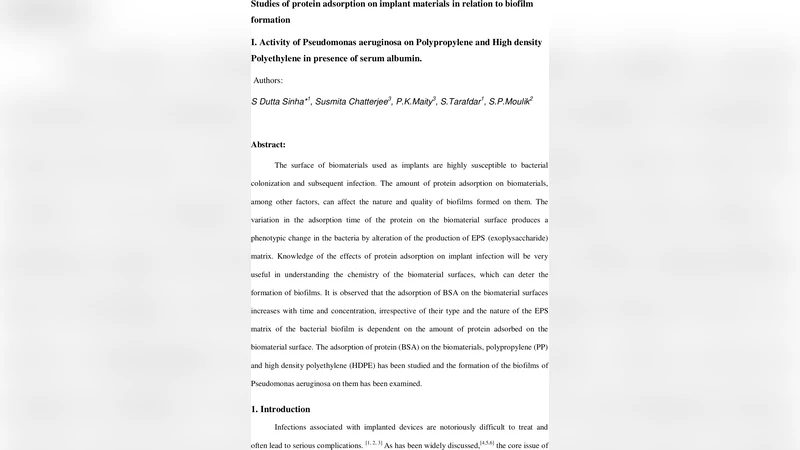

단백질 흡착이 임플란트 표면 바이오필름 형성에 미치는 영향: 폴리프로필렌·HDPE와 녹농균 연구

초록

본 연구는 혈청 알부민(BSA)이 폴리프로필렌(PP)과 고밀도 폴리에틸렌(HDPE) 표면에 흡착되는 양상을 시간·농도에 따라 조사하고, 흡착된 단백질이 Pseudomonas aeruginosa의 생물막(EPS) 형성에 미치는 영향을 분석하였다. BSA 흡착은 시간과 농도가 증가할수록 두 재질 모두에서 증가했으며, 흡착량이 많을수록 세균의 EPS 매트릭스 구조와 양상이 변하였다. 결과는 임플란트 표면의 화학적 특성이 단백질 층 형성을 통해 미생물 부착과 바이오필름 형성을 조절할 수 있음을 시사한다.

상세 분석

이 논문은 임플란트 재료 표면에 대한 단백질 흡착 현상이 미생물 부착 및 바이오필름 형성에 미치는 메커니즘을 정량적으로 규명하고자 하였다. 실험에 사용된 단백질은 혈청 알부민(BSA)으로, 이는 인체 내 가장 풍부한 단백질이며 표면에 빠르게 흡착해 ‘프리코팅’ 효과를 만든다. 연구자는 BSA를 다양한 농도(0.1–1 mg mL⁻¹)와 시간(0.5–24 h) 조건에서 PP와 HDPE 표면에 흡착시킨 뒤, 흡착된 단백질 양을 UV‑Vis 흡광도법으로 정량하였다. 결과는 두 재질 모두 흡착량이 시간·농도에 비례하여 증가했으며, 특히 HDPE는 표면 에너지와 친수성 차이로 초기 흡착 속도가 PP보다 다소 느렸지만 장시간에서는 유사한 흡착량에 도달했다는 점을 보여준다.

그 다음 단계에서는 동일한 조건에서 BSA가 흡착된 표면에 Pseudomonas aeruginosa를 접종하고, 48 h 배양 후 바이오필름 형성을 평가하였다. 바이오필름 양은 크리스탈 바이올렛 염색과 광밀도 측정으로 정량했으며, EPS 매트릭스의 구조적 변화를 전자현미경(SEM)과 형광 현미경으로 관찰하였다. 흡착된 BSA가 많을수록 세균의 부착률은 감소했지만, 부착된 세포가 생산하는 EPS의 양과 다당류 구성은 오히려 증가하는 경향을 보였다. 이는 단백질 층이 초기 부착을 억제하면서도, 부착된 세포에게 영양 및 보호 매개체를 제공해 EPS 합성을 촉진한다는 가설을 뒷받침한다.

특히, PP 표면에서는 BSA 흡착이 높은 경우 미세한 섬유형 EPS가 형성되어 바이오필름의 두께가 증가했으며, HDPE에서는 보다 균일하고 촘촘한 매트릭스가 관찰되었다. 이는 두 재질의 표면 거칠기와 화학적 기능기 차이가 단백질 배열 및 세포-단백질 상호작용에 미치는 영향을 반영한다.

이러한 결과는 임플란트 설계 시 표면 물성(친수성·소수성, 거칠기)과 단백질 프리코팅 전략을 조절함으로써 미생물 부착을 억제하고, 필요 시 바이오필름 형성을 유도하거나 방지할 수 있는 가능성을 제시한다. 또한, BSA와 같은 혈청 단백질이 실제 임상 상황에서 재료 표면에 형성하는 ‘단백질 코팅층’이 바이오필름 형성 메커니즘에 핵심적인 역할을 함을 강조한다.
