유연한 하이브리드 조립 시스템을 위한 개방형 분산 아키텍처

초록

본 논문은 모델 기반 개발(MDE) 패러다임을 적용해 진화 가능한 유연·하이브리드 조립 시스템을 설계·구현하기 위한 개방형 분산 아키텍처를 제안한다. 도메인 특화 메타모델을 정의하고, 이를 기반으로 엔지니어가 조립 시스템 모델을 손쉽게 구축하도록 지원하는 전용 툴을 설계하였다. 또한 기존의 SOA 기반 임베디드 자동화 프레임워크와 3+1 SysML‑view 모델을 조합해 사이버‑물리 시스템, IoT, 클라우드·빅데이터 기술을 활용할 수 있는 기반을 제공한다.

상세 분석

이 연구는 조립 시스템 설계에 모델 기반 엔지니어링(MDE)을 도입함으로써 복잡도 감소와 재사용성을 극대화한다는 점에서 의미가 크다. 먼저 저자는 조립 시스템의 구조와 행동을 각각 표현하는 두 종류의 모델을 정의하고, 이를 통합 관리하기 위한 3+1 SysML‑view 아키텍처를 차용한다. 3+1 모델은 기능(view), 물리(view), 제어(view), 그리고 시나리오(view)로 구성되어, 전통적인 메카트로닉스 설계에서 사용되던 방식과 동일한 계층적 시각을 제공한다. 이러한 구조는 하드웨어와 소프트웨어, 그리고 서비스 레이어를 명확히 구분하면서도 상호 연계성을 보장한다.

핵심적인 기여는 ‘도메인 특화 메타모델(Domain‑Specific Meta‑Model)’이다. 저자는 조립 작업, 부품, 로봇 셀, 작업 순서, 제약 조건 등을 추상화한 메타모델을 제시하고, 이를 기반으로 엔지니어가 구체적인 조립 시스템 모델을 빠르게 생성하도록 지원한다. 메타모델은 계층적 구조를 갖으며, 상위 레벨에서는 조립 라인 전체 흐름을, 하위 레벨에서는 개별 로봇 셀의 동작 파라미터를 정의한다. 이렇게 정의된 모델은 자동으로 코드 혹은 서비스 정의(예: RESTful API, OPC‑UA 인터페이스)로 변환될 수 있어, 설계‑실행 간 격차를 최소화한다.

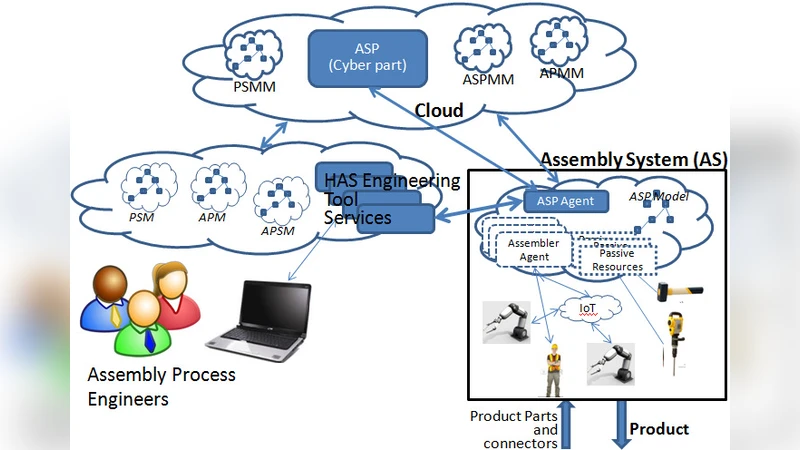

아키텍처는 SOA(Service‑Oriented Architecture) 기반으로 설계돼, 각 조립 셀·작업 단계가 독립적인 서비스로 노출된다. 이는 시스템 재구성(evolvability)과 확장성(reconfigurability)을 자연스럽게 지원한다. 특히 클라우드와 엣지 컴퓨팅을 결합해 실시간 데이터 스트리밍과 빅데이터 분석을 가능하게 함으로써, 생산 현장의 상황 인식과 예측 유지보수가 용이해진다.

또한, 저자는 기존의 임베디드 자동화 프레임워크와의 연계성을 강조한다. 기존 프레임워크가 제공하던 저전력 실시간 통신, 디바이스 추상화 레이어를 그대로 활용하면서, 새로운 메타모델과 툴 체인을 추가함으로써 조립 시스템 전용 솔루션으로 확장한다. 이는 기존 투자 비용을 최소화하고, 산업 현장의 디지털 전환을 촉진한다는 실용적 장점을 가진다.

마지막으로, 제안된 툴 체인은 모델 검증, 시뮬레이션, 자동 코드 생성, 그리고 배포 파이프라인을 일원화한다. 모델 검증 단계에서는 제약 조건 위반 여부를 자동 검사하고, 시뮬레이션 단계에서는 디지털 트윈을 활용해 실제 조립 라인과 동일한 동작을 사전 검증한다. 이러한 전 과정 자동화는 엔지니어링 사이클을 크게 단축시키며, 오류 발생 가능성을 낮춘다.

요약하면, 이 논문은 메타모델 기반의 모델링, SOA 기반 분산 서비스, 그리고 클라우드·IoT·빅데이터 연계를 통해 유연하고 진화 가능한 하이브리드 조립 시스템을 구현할 수 있는 포괄적인 설계 프레임워크를 제시한다.
