플라스틱 팁 탄환을 위한 새로운 안정성 공식

초록

본 논문은 기존 Miller 트위스트 규칙이 플라스틱 팁 탄환의 저밀도 팁을 고려하지 못해 안정성을 과소평가하는 문제를 지적하고, 금속 부분 길이만을 이용해 (1+L²) 항을 수정한 새로운 Gyroscopic Stability 공식(Sg)을 제안한다. 제안식은 플라스틱 팁 탄환의 금속 부피가 균일한 경우 정확도가 높으며, 핵심 재질이 저밀도일 때는 여전히 과소평가한다는 한계를 논한다.

상세 분석

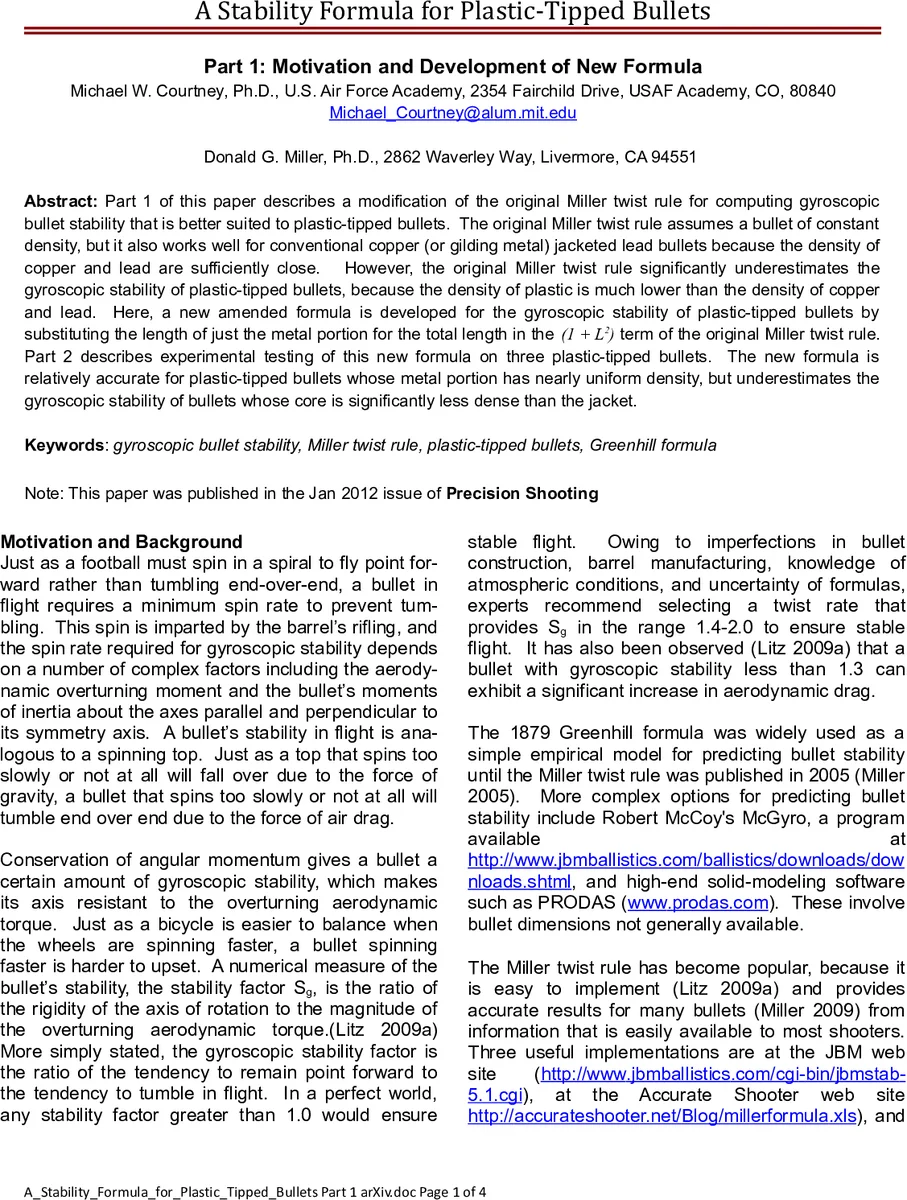

이 논문은 탄환의 회전 안정성을 예측하는 대표적인 경험식인 Miller 트위스트 규칙을 재검토한다. Miller 식은 탄환 질량(m), 총 길이(L), 구경(d), 트위스트 비(t), 탄속(V) 등 쉽게 구할 수 있는 변수들을 이용해 Gyroscopic Stability factor(Sg)를 계산한다. 그러나 이 식은 탄환이 균일한 밀도를 가진다고 가정한다는 전제가 있다. 실제로 전통적인 구리·납 합금 탄환은 구리와 납의 밀도 차이가 작아 이 가정이 크게 위배되지 않지만, 플라스틱 팁 탄환은 팁 부분의 밀도가 구리·납에 비해 10배 이상 낮아 전체 길이가 관성 모멘트에 미치는 영향을 과소평가한다. 결과적으로 기존 Miller 식은 플라스틱 팁 탄환을 불안정하게 예측한다.

저자들은 이 문제를 해결하기 위해 (1+L²) 항에서 전체 길이 L 대신 금속 부분 길이 Lm을 사용한 수정식을 제안한다. 관성 모멘트는 질량 분포에 크게 의존하므로, 플라스틱 팁이 차지하는 길이는 관성 모멘트에 거의 기여하지 않는다. 반면, 식의 다른 L 항은 탄환의 압력 중심(공기역학적 중심)과 관련되어 있어 전체 길이를 유지한다. 따라서 최종 수정식은 다음과 같다:

Sg = 30 m t² d⁻³ Lm (1+Lm²) × (V/2800)¹⁄³ × ((FT+460)/(59+460)) / (29.92 P)

이 식은 기존 Miller 식의 구조를 그대로 유지하면서, 플라스틱 팁이 차지하는 길이만을 관성 항에 반영한다. 저자들은 이 접근이 물리적으로 타당함을 설명하고, 금속 부위가 균일한 밀도를 가질 경우 높은 정확도를 기대한다. 그러나 핵심이 저밀도 재질(예: 알루미늄 코어)로 구성된 경우, 관성 모멘트가 여전히 과소평가될 수 있음을 인정한다.

실험 설계 부분에서는 Sg가 1.3 이하로 떨어질 때 탄환의 탄도계수(BC)가 감소하고, 1.0에 가까워지면 전복(전복) 현상이 나타난다는 기존 연구(Litz, McDonald 등)를 활용한다. 저자들은 동일한 총열(1 in 12 twist)에서 탄속을 조절해 Sg를 단계적으로 낮추고, 두 개의 연속 크로노그래프를 이용해 BC 변화를 측정하는 방법을 제안한다. 이는 다양한 총열을 교체하는 대신 탄속을 조절함으로써 실험 변수를 최소화하고, 고도 차이에 따른 대기압 변화를 보정할 수 있다. 또한, 0.223 remington 탄환을 선택한 이유는 저자 중 한 명이 해당 소형 소총을 보유하고 있어 다양한 충전량을 손쉽게 조절할 수 있기 때문이다.

결론적으로, 제안된 수정식은 플라스틱 팁 탄환의 안정성을 보다 현실적으로 예측하며, 특히 금속 부위가 균일한 경우 기존 Miller 식보다 현저히 개선된 결과를 제공한다. 다만, 핵심 재질이 저밀도일 경우 여전히 과소평가하는 한계가 남아 있어, 향후 연구에서는 핵심 재질의 밀도와 형상을 고려한 추가 보정항을 도입할 필요가 있다. 이러한 연구는 사격 전문가와 탄도학자에게 보다 정확한 탄환 선택과 총열 설계에 실질적인 도움을 줄 것으로 기대된다.
