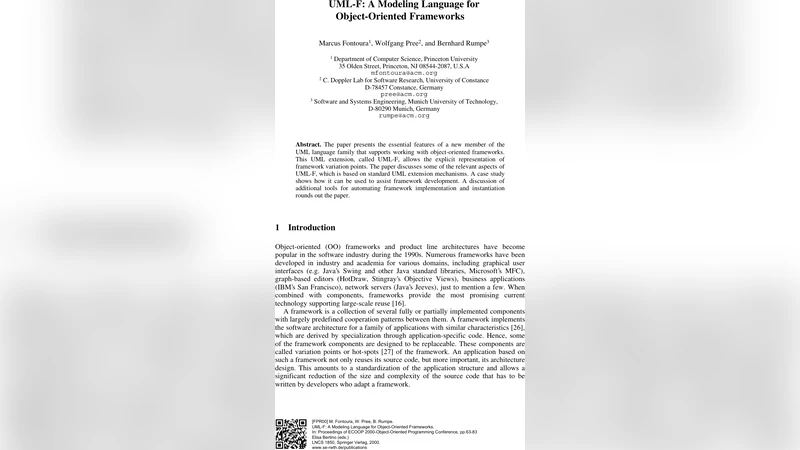

UMLF 프레임워크 변이점 표현을 위한 새로운 UML 확장

초록

본 논문은 객체지향 프레임워크 개발 시 핵심이 되는 변이점(variation point)을 명시적으로 모델링할 수 있도록 설계된 UML 확장 언어 UML‑F를 제안한다. 표준 UML 메타모델에 스테레오타입, 태그, 제약조건 등을 추가하는 방식으로 구현했으며, 사례 연구를 통해 프레임워크 설계·구현·인스턴스화 단계에서 UML‑F가 제공하는 가시성과 자동화 가능성을 입증한다.

상세 분석

UML‑F는 기존 UML 2.x의 확장 메커니즘을 그대로 활용하면서, 프레임워크 특유의 ‘변이점’이라는 개념을 모델 수준에서 드러내는 것이 가장 큰 특징이다. 변이점은 프레임워크가 제공하는 기본 구조와, 이를 구체 애플리케이션에 맞게 변형할 수 있는 삽입·대체·확장 지점을 의미한다. 기존 UML에서는 이러한 지점을 주석이나 비공식적인 메모로 남길 수밖에 없었지만, UML‑F는 다음과 같은 구체적인 스테레오타입을 정의한다.

1. «variationPoint» – 변이점 자체를 식별한다. 클래스, 인터페이스, 메서드, 속성 등 UML 요소에 적용 가능하며, 변이점이 ‘옵션’, ‘필수’, ‘추가’ 중 어느 유형인지 태그로 지정한다.
2. «hook» – 프레임워크가 제공하는 기본 구현을 대체하거나 확장할 수 있는 메서드나 인터페이스를 표시한다. ‘hook’에 연결된 ‘plug‑in’ 요소는 실제 애플리케이션에서 구현되는 구체 클래스를 의미한다.
3. «template» – 템플릿 메서드 패턴과 유사하게, 상위 구조를 정의하고 하위 구현을 ‘hook’에 위임한다.
4. «extensionPoint» – 프레임워크 외부에서 새로운 기능을 삽입할 수 있는 명시적 위치를 나타낸다.

이러한 스테레오타입은 UML 프로파일링 기법을 통해 메타모델에 추가되며, OCL(객체 제약 언어) 기반 제약조건을 함께 정의함으로써 변이점 간의 일관성을 검증한다. 예를 들어, «hook»가 연결된 메서드는 반드시 «variationPoint»가 지정된 인터페이스를 구현해야 한다는 OCL 제약을 두어, 설계 단계에서 불일치를 사전에 차단한다.

논문은 또한 UML‑F가 지원하는 자동화 도구 체인을 제시한다. 모델링 단계에서 UML‑F 요소를 포함한 XMI 파일을 생성하면, 변이점 정보를 추출해 코드 템플릿을 자동 생성하는 ‘프레임워크 구현 자동화 툴’과, 변이점에 매핑된 구체 구현을 삽입해 애플리케이션 스켈레톤을 만드는 ‘인스턴스화 자동화 툴’이 연동된다. 이 과정에서 변이점 메타데이터가 코드 주석이나 어노테이션으로 변환되어, 개발자는 모델-코드 간 트레이스 가능성을 유지하면서도 반복적인 보일러플레이트 코드를 최소화할 수 있다.

핵심적인 기술적 통찰은 다음과 같다. 첫째, 변이점을 모델 수준에서 명시함으로써 프레임워크 설계자와 사용자 간의 의사소통 비용을 크게 줄인다. 둘째, 표준 UML 확장 메커니즘을 그대로 이용하므로 기존 UML 툴 체인과의 호환성이 보장된다. 셋째, OCL 기반 제약조건을 통해 변이점의 일관성을 정형 검증함으로써 설계 오류를 초기에 발견한다. 넷째, 자동화 파이프라인을 통해 모델 → 코드 → 인스턴스화까지의 전 과정을 일관된 메타데이터에 기반해 수행함으로써 생산성을 향상시킨다.

하지만 몇 가지 한계점도 논의된다. 변이점이 과도하게 세분화되면 모델이 복잡해져 가독성이 떨어질 위험이 있다. 또한, 현재 구현된 자동화 툴은 Java 기반 프레임워크에 국한되어 있어, 다른 언어(예: C++, C#)에 대한 확장성이 아직 검증되지 않았다. 마지막으로, 변이점 메타데이터와 실제 런타임 동작 사이의 매핑을 완전 자동화하려면 런타임 리플렉션이나 AOP와 같은 추가 메커니즘이 필요하다는 점이 제시된다.

전반적으로 UML‑F는 프레임워크 중심 소프트웨어 개발에서 모델링과 구현 사이의 격차를 메타모델 수준에서 메우는 실용적인 접근법을 제공한다는 점에서 의의가 크다.
