거품 필름에서 비정상적인 제타 전위

초록

분자 동역학 시뮬레이션을 이용해 이온성 계면활성제로 코팅된 물막에서 전기구동 흐름을 조사하였다. 서펙턴트 농도가 포화 상태에서 감소할수록 제타 전위가 증가하고, 농도가 거의 없을 때에도 유한한 값(≈ 75 mV)으로 수렴한다. 이는 슬립 길이의 농도 의존성(b ∝ c⁻¹)과 이온 결합 현상이 결합된 결과이며, 자유 계면에서의 전기이중층 특성을 재해석하는 데 중요한 시사점을 제공한다.

상세 분석

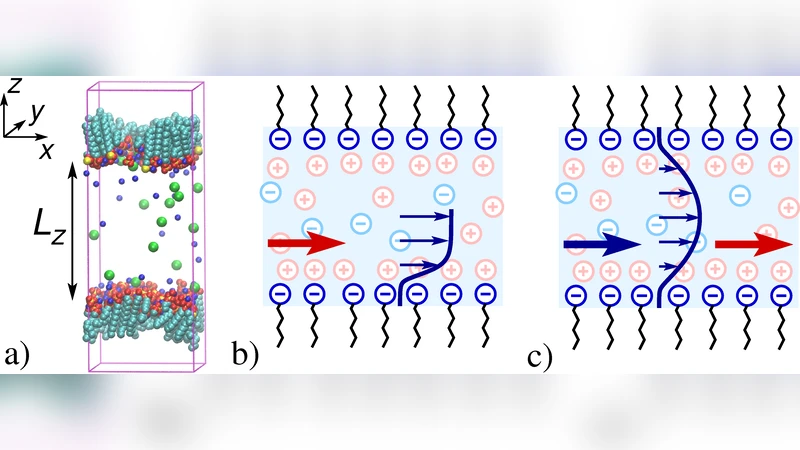

본 연구는 물‑염(NaCl) 용액에 소듐도데실설페이트(SDS) 계면활성제를 흡착시킨 얇은 막을 모델 시스템으로 삼아, 두 가지 전기동역학 실험(스트리밍 전류와 전기‑오스모시스)을 분자 동역학(MD)으로 구현하였다. 시뮬레이션은 SPC/E 물 모델과 Dang 파라미터를 사용한 Na⁺·Cl⁻ 이온, 그리고 Bresme‑Faraudo 파라미터를 적용한 SDS 분자를 포함한다. 두 가지 염 농도(0.26 M, 0.068 M)와 0.047 ~ 3.0 nm⁻² 범위의 서펙턴트 표면밀도를 조사했으며, 각각에 대해 전기장 혹은 중력‑유사 힘을 가해 흐름을 유도하고 전류·속도를 측정하였다.

핵심 발견은 제타 전위 ζ가 서펙턴트 밀도가 높을수록 기대보다 작고, 밀도가 감소하면 ζ가 급격히 상승한다는 점이다. 특히, 매우 낮은 밀도에서도 ζ가 0 mV가 아니라 약 –75 mV로 수렴한다. 이를 설명하기 위해 저자들은 세 가지 물리적 메커니즘을 제시한다. 첫째, 액체‑공기 계면에서의 슬립 경계조건은 고전적 무슬립과 달리 유효 슬립 길이 b가 서펙턴트 밀도와 반비례(b ∝ c⁻¹)한다. 이는 각 서펙턴트가 유체와 접촉하는 면적 R을 기준으로, 전단에 대한 마찰력이 F = α η R c vₛ 로 표현될 때, b = 1/(α R c)라는 관계식으로 도출된다. 둘째, 서펙턴트가 높은 밀도일 때 이온이 거의 전부 서펙턴트 머리와 결합(θ → 1)하여 실제 전하 Σ가 감소한다. 셋째, 전기‑이중층의 전위 분포 V(z)와 전단면 위치 zₛ가 서펙턴트 밀도에 따라 이동하면서, 슬립 기여 ζₛₗᵢₚ = Σ b/ε와 무슬립 기여 ζₙₒₛₗᵢₚ = V(zₛ)를 합산한 총 ζ가 Eq.(2)로 표현된다. 저밀도 한계에서는 Σ b가 일정값(–e / 3πR)으로 수렴해 ζ가 유한하게 남는다.

이러한 모델은 실험적 ζ값(0~150 mV)과 일치하며, 자유 계면(예: 물‑공기)에서 미세한 불순물조차도 비무시스 전위에 크게 기여할 수 있음을 시사한다. 또한, 슬립 길이와 이온 결합을 동시에 고려해야 함을 강조함으로써, 기존 고체‑액체 계면에 적용된 전기동역학 이론을 자유 계면에 직접 적용하는 데 한계가 있음을 보여준다.
