산업 자동화 시스템 구현을 위한 PLC 기반 프레임워크

초록

본 논문은 IEC 61131‑3 최신 버전이 제공하는 객체지향 기능을 활용하여, SysML·UML 기반의 고수준 설계와 IoT 기술을 결합한 산업 자동화 시스템(Industrial Automation System, IAS) 개발 프로세스를 제안한다. 전통적인 순차적 개발 방식이 설계 최적화를 방해한다는 문제점을 지적하고, 사이버·사이버‑물리 컴포넌트의 통합을 통해 설계·구현·운용 단계 전반에 걸친 효율성을 향상시키는 방법을 제시한다.

상세 분석

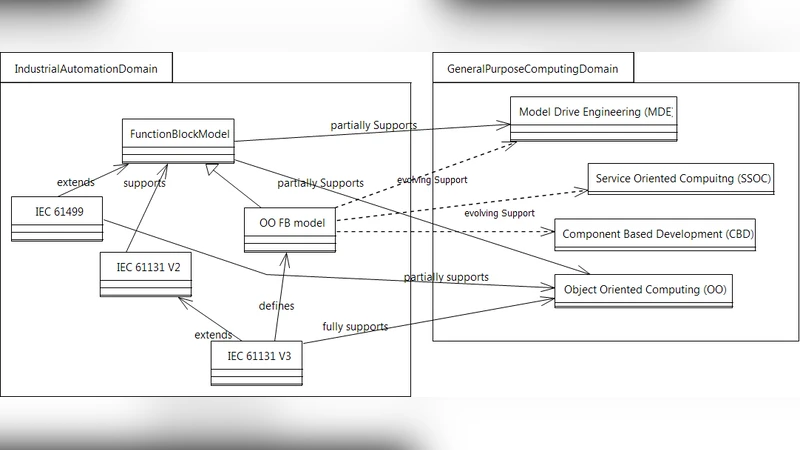

본 연구는 IEC 61131‑3 표준이 기존에는 절차적·구조적 프로그래밍에 국한되어 있었으나, 3rd Edition에서 객체지향(OOP) 개념을 도입함으로써 재사용성, 모듈화, 추상화 수준을 크게 높일 수 있음을 강조한다. 특히, Function Block(FB) 을 클래스와 유사한 형태로 정의하고, 상속·다형성·캡슐화를 지원함으로써 복잡한 제어 로직을 계층적으로 설계할 수 있다. 이러한 객체지향 확장은 기존 PLC 프로그래머가 친숙한 Ladder Diagram(LD)·Structured Text(ST)와의 호환성을 유지하면서도, 소프트웨어 공학 기법을 적용할 수 있는 기반을 제공한다.

논문은 시스템 엔지니어링 관점에서 SysML·UML을 활용한 모델링 절차를 제시한다. 요구사항 분석 단계에서 Use‑Case Diagram과 Requirement Diagram을 사용해 기능적·비기능적 요구를 명확히 하고, 블록 정의 다이어그램(Block Definition Diagram, BDD)과 내부 블록 다이어그램(Internal Block Diagram, IBD)으로 사이버‑물리 컴포넌트 간 인터페이스와 데이터 흐름을 시각화한다. 이러한 모델은 자동 코드 생성 툴과 연계되어 IEC 61131‑3 객체형 FB 코드로 변환될 수 있어, 설계와 구현 사이의 간극을 최소화한다.

IoT 기술의 도입은 사이버와 사이버‑물리 영역을 네트워크 기반으로 연결한다는 점에서 핵심적인 역할을 한다. MQTT·OPC UA와 같은 경량 프로토콜을 통해 PLC가 클라우드·엣지 서버와 실시간 데이터를 교환하고, 디지털 트윈 모델과 연동함으로써 예측 유지보수와 최적화 제어가 가능해진다. 또한, 보안 계층을 모델에 포함시켜 인증·암호화 메커니즘을 설계 단계에서 검증한다는 점이 주목할 만하다.

제안된 프레임워크는 전통적인 순차 개발 방식이 갖는 ‘설계·구현·시험’의 비효율성을 해소한다. 모델 기반 설계(Model‑Based Design, MBD)와 자동 코드 생성으로 설계 변경이 발생해도 일관된 코드 재생성이 가능하며, 시뮬레이션 환경에서 가상 PLC를 이용해 제어 로직을 검증함으로써 현장 테스트 비용을 크게 절감한다. 그러나 객체지향 기능을 완전히 활용하기 위해서는 기존 PLC 하드웨어·소프트웨어의 펌웨어 업데이트와 개발자 교육이 선행되어야 하며, 표준 간 호환성 문제와 실시간 성능 보장이 여전히 과제로 남는다.
