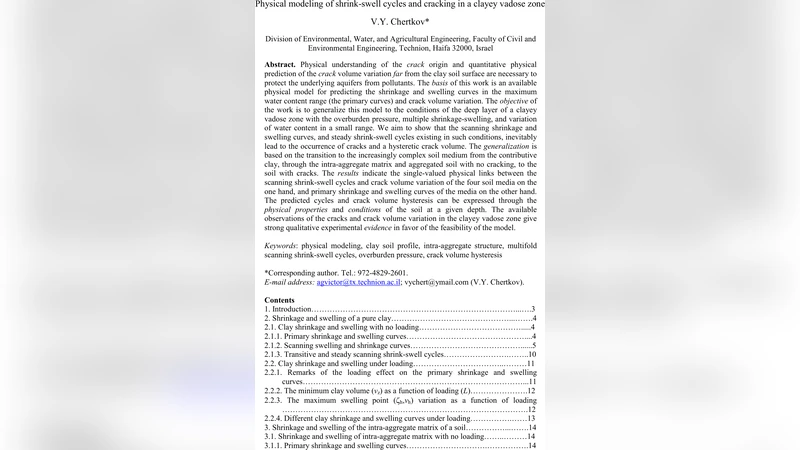

점착성 점토층의 수축·팽창 주기와 균열 모델링

초록

본 논문은 과잉하중과 제한된 수분 변동 범위 하에서 깊은 점토성 비포화대의 수축·팽창 주기와 균열 발생을 물리적으로 예측하는 모델을 제시한다. 순수 점토, 내부-집합체 매트릭스, 균열 없는 집합토, 균열이 있는 토양 네 단계의 매체를 차례로 확장해 기본(프라이머리) 수축·팽창 곡선과 스캐닝(전이) 곡선 사이의 단일값 관계를 도출하고, 이를 통해 깊이별 과압, 다중 건조·습윤 사이클, 균열 부피 히스테리시스 등을 정량화한다. 실험 데이터와 비교해 모델의 정성적 타당성을 확인하였다.

상세 분석

이 연구는 기존에 제시된 “프라이머리 수축·팽창 곡선”을 기반으로, 점토 입자 자체(clay paste)에서 시작해 점토‑실·모래 입자를 포함한 내부‑집합체(intra‑aggregate) 매트릭스, 그리고 집합체(aggregate) 구조를 차례로 확장한다. 각 단계마다 물리적 변수(부피 비율 v, 상대 수분 ζ, 포화도 F, 공극률 P 등)를 비선형 함수로 정의하고, 이들 변수 간의 관계식을 통해 기본 곡선과 스캐닝(전이) 곡선을 유도한다.

1. 프라이머리 곡선: ζ → v(ζ)와 ζ → v̂(ζ) 형태의 두 곡선을 제시한다. 수축 곡선은 ζ ≤ ζ_n 구간에서 선형, ζ_n < ζ ≤ ζ_h 구간에서 포물선 형태를 보이며, 팽창 곡선은 ζ ≤ ζ_h 전 구간에서 2차식으로 근사된다. 포화도 F와 공극률 P는 v와 v̂를 대입해 계산된다.

2. 스캐닝(전이) 곡선: 임의의 초기 수분 상태 ζ₀에서 시작하는 수축·팽창 경로를 정의한다. ζ₀ < ζ_n이면 “일반 스캐닝” 곡선(v̂_u, v_u)으로, ζ₀ > ζ_n이면 “특수 스캐닝” 곡선(v̂_s, v_s)이 적용된다. 특수 스캐닝은 공기 포획이 없으므로 선형 형태를 유지한다.

3. 과부하 효과: 외부 압력 L이 가해지면 최소 부피 v_z(L)와 최대 팽창점 (ζ_h, v_h)·가 변한다. 압력에 따라 포어(공극) 부피 U_s와 라크날(lacunar) 공극 비율 k(L)도 조정되며, 이는 스캐닝 곡선의 기울기와 전이점 위치를 이동시킨다.

4. 내부‑집합체 매트릭스: 점토‑실‑모래 혼합체를 고려한 경우, 라크날 공극(k)와 구조적 공극(U_s)의 변화를 포함한 새로운 부피 방정식이 도출된다. 여기서 K와 K̂은 집합체와 내부‑집합체 질량비를 나타내며, 압력 증가에 따라 K가 감소하고 균열 발생 가능성이 높아진다.

5. 균열 발생 및 히스테리시스: 균열이 없는 토양층에서는 스캐닝 곡선만 존재하지만, 실제 토양에서는 균열 파라미터 q(또는 q̂)가 도입되어 전체 부피 V_total = V_matrix + U_i + U_s + q·V_crack 형태로 표현된다. 압력·수분 사이클이 반복될 때 q는 비가역적으로 증가·감소하며, 이는 “균열 부피 히스테리시스”를 만든다.

6. 모델 검증: Peng et al. (2009)와 Talsma (1977)의 실험 데이터를 활용해, 다양한 과부하(L = 0–200 kPa)와 수분 변동 범위(Δζ ≈ 0.05)에서 예측된 v‑ζ 곡선과 균열 부피 변화를 비교하였다. 모델은 정량적 일치보다는 정성적 경향(예: 압력 증가 시 균열 발생 시점이 얕아짐, 히스테리시스 폭 확대)을 성공적으로 재현한다.

핵심 인사이트는 (1) 프라이머리 곡선만 알면 복잡한 다중 사이클과 과부하 상황에서도 스캐닝 곡선과 균열 부피를 전적으로 계산할 수 있다는 점, (2) 압력·수분 변화가 라크날 공극과 구조적 공극을 매개로 균열 파라미터 q에 비선형 영향을 미쳐 히스테리시스를 유발한다는 점, (3) 모델이 파라미터 v_s, v_z, ζ_h, k, K 등 물리적 토양 특성에 직접 연결돼 현장 데이터 없이도 깊이·압력 조건을 입력하면 예측이 가능하다는 점이다.
