4D 동기식 X선 단층촬영으로 본 유기질 셰일의 탄화수소 이동 경로 형성

초록

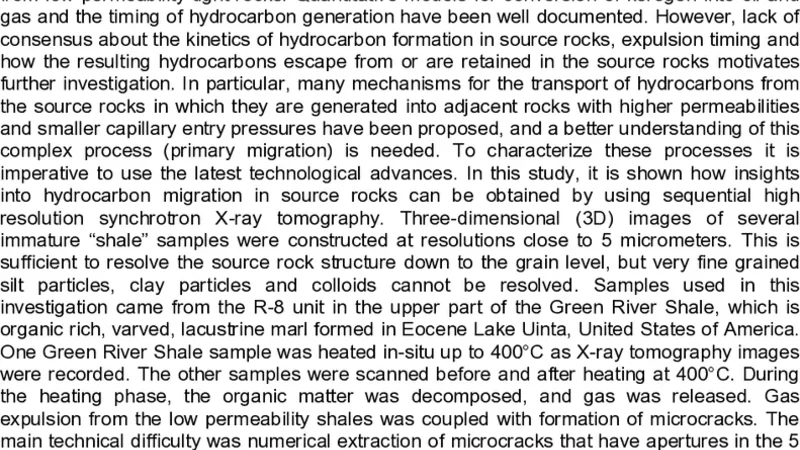

본 연구는 고해상도 동기식 싱크로트론 X‑ray 단층촬영을 이용해 유기질 셰일을 5 µm 수준으로 3차원 영상화하고, 400 °C까지 가열하면서 발생하는 미세균열과 가스 방출을 4차원(공간 + 시간)으로 추적한다. 자동화된 이미지 처리 파이프라인을 개발해 5–30 µm 크기의 균열을 정량적으로 추출했으며, 열분해와 균열 발생이 탄화수소 1차 이동 경로를 형성한다는 증거를 제시한다.

상세 요약

이 논문은 유기질 셰일 내부에서 발생하는 탄화수소 1차 이동 메커니즘을 직접 시각화하려는 시도로, 최신 싱크로트론 X‑ray 마이크로CT 기술을 4D(공간 + 시간) 분석에 적용한 점이 가장 큰 혁신이다. 샘플은 미국 유타주 그린리버 셰일의 R‑8 단위층에서 채취했으며, 유기물 함량이 높고 호수 퇴적물 특유의 층리(바베) 구조를 가지고 있다. 5 µm 해상도로 3D 이미지를 획득함으로써 입자 수준의 골격을 파악할 수 있었지만, 점토와 콜로이드 입자는 해상도 한계로 직접 구분되지 않는다.

핵심 실험은 두 가지로 나뉜다. 첫 번째는 하나의 시료를 동일한 위치에서 실시간으로 가열하면서 연속 촬영한 ‘in‑situ heating’ 실험으로, 0 °C에서 400 °C까지 온도를 단계적으로 상승시키며 매 단계마다 CT 스캔을 수행했다. 두 번째는 가열 전·후를 비교한 정적 스캔이다. 가열 과정에서 열분해가 진행되면 유기물(kerogen)이 가스와 액체 탄화수소로 전환되고, 내부 압력이 급격히 상승한다. 저투과성 셰일 매트릭스는 이 압력을 완전히 해소하지 못해 미세균열이 발생한다.

이미지 처리 파이프라인은 크게 네 단계로 구성된다. (1) 고주파와 저주파 공간 필터링을 통해 배경 노이즈와 큰 구조를 분리하고, (2) 이미지 히스토그램을 기반으로 유기물·광물·공극을 초기 분류한다. (3) 구조적 연속성을 고려한 3D 연결성 분석으로 ‘연결된 도메인’을 자동 식별하고, (4) 최종적으로 5–30 µm 범위의 균열을 추출한다. 이 과정에서 ‘morphological opening/closing’과 ‘region growing’ 알고리즘을 조합해 작은 균열이 주변 잡음에 묻히는 문제를 최소화했다.

또한, 2D 디지털 이미지 상관법(DIC)을 적용해 시료 표면의 변형장을 정량화했다. 열팽창에 따른 전반적인 변형 외에, 균열이 개시되는 순간 급격한 국부 변형이 관찰되었으며, 이는 가스 압력 상승과 직접 연관됨을 시사한다. 보조 실험으로 수행된 열중량 분석(TGA)과 광물학적 페트로그래피는 가스 발생 온도 구간(≈300–380 °C)과 균열 발생 시점을 일치시켜, 열분해와 기계적 파괴가 동시 진행된다는 물리적 근거를 제공한다.

연구 결과는 두 가지 중요한 과학적·산업적 함의를 가진다. 첫째, 저투과성 셰일 내부에서 가스가 축적될 때 미세균열이 형성되어, 이 균열이 1차 이동 경로가 될 수 있음을 직접 영상으로 입증했다. 둘째, 균열 발생은 온도와 유기물 분해 정도에 민감하게 반응하므로, 실제 석유·가스 매장층에서 온도 구배와 유기물 분포를 고려한 ‘프라이머리 마이그레이션’ 모델링이 필요함을 강조한다. 이러한 접근법은 기존의 1차 이동을 ‘압력‑용해‑확산’ 중심으로 설명하던 이론에 미세기계적 요소를 추가함으로써, 저투과성 저류층 개발 전략에 새로운 설계 기준을 제공한다.
