주기적 물질을 위한 히르슈펠드‑I 전하 분석 확장

초록

본 논문은 기존 분자 전용으로 개발된 히르슈펠드‑I(Iterative Hirshfeld) 방법을 고체와 주기적 시스템에 적용하기 위한 구현을 제시한다. 사전 계산된 PAW 의사전위 기반 전하밀도 그리드를 이용해 실험 코드와 무관하게 원자 전하와 전하 이동을 정확히 계산할 수 있음을 보여준다. 검증 사례로는 CO 분자, CeO₂, 다이아몬드, 그래파이트 등이 포함된다.

상세 분석

히르슈펠드‑I는 원자 전하밀도(Atomic Reference Density, ARD)를 반복적으로 업데이트하면서 원자 전하를 수렴시키는 실시간 실공간 분할 방법이다. 기존 구현은 유한계 분자에 한정돼 있었으며, 무한히 반복되는 주기적 경계조건(PBC)을 갖는 고체에 적용하려면 두 가지 근본적인 문제를 해결해야 한다. 첫째, 무한히 많은 원자에 대한 ARD 합산을 어떻게 제한할 것인가이다. 저자들은 전하밀도가 거리와 함께 지수적으로 감소한다는 물리적 사실을 이용해 ‘영향 구(Sphere of Influence, SoI)’를 정의하고, SoI 안에 포함된 원자들만을 합산 대상으로 삼아 무한합을 유한하게 절단한다. 둘째, 전하밀도 데이터를 직접 파동함수로부터 계산하면 계산 비용이 크게 증가한다. 이를 회피하기 위해 VASP 등에서 출력되는 3차원 전하밀도 그리드를 사전에 저장하고, 히르슈펠드‑I 알고리즘에서는 이 그리드를 보간(interpolation)하여 사용한다. 이 접근법은 코드 독립성을 확보함과 동시에 계산 속도를 크게 향상시킨다.

그리드 기반 구현에서 주의할 점은 두 종류의 그리드가 존재한다는 것이다. ‘V_sys’는 시스템 전체(단위셀)의 전하밀도를 담은 선형 격자이며, ‘V_atom’은 원자별 참조 전하밀도를 담은 동일한 격자이다. 또한, 원자 중심 구형 격자(S_atom, S_sys)를 사용해 적분 정확도를 높인다. 저자는 베크(Becke) 다중중심 적분 방식을 채택해 겹치는 영역에 가중함수 h_A(r)를 부여함으로써 중복 적분을 방지한다.

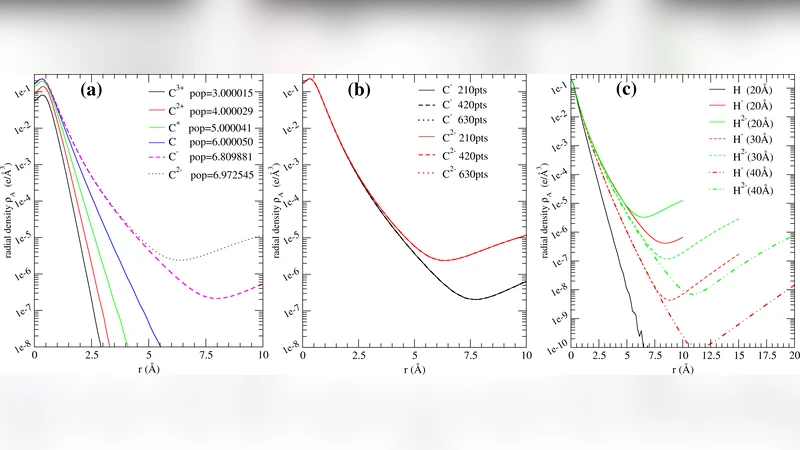

핵심적인 기술적 난점은 PAW 의사전위가 코어 전자를 ‘동결(frozen core)’ 처리한다는 점이다. 이 경우 원자 전하밀도는 밸런스 전자만을 포함하게 되며, 핵 근처에서 비단조(monotonic) 감소가 깨져 음의 값이 나타날 수 있다. 그러나 시스템 전하밀도와 원자 전하밀도 모두 동일한 의사전위를 사용하므로, 이러한 비정상적인 형태가 전하 분할 결과에 미치는 오차는 상쇄된다.

수렴 기준은 각 원자 전하 변화가 5×10⁻⁴ e 이하가 될 때까지 반복한다. 테스트 결과, 선형 격자의 해상도를 0.05 Å 수준으로 잡으면 전하값이 수십 마이크로 전하 단위 이하로 수렴한다. 또한, SoI 반경을 6 Å 정도로 설정하면 전하밀도 절단에 따른 오차가 무시할 수준임을 확인했다.

다른 연구와 비교했을 때, 본 구현은 기존의 Cut3D(ABINIT)나 DDEC(Manz‑Sholl)와 달리 전자밀도 그리드만을 이용해 완전한 코드 독립성을 제공한다. 또한, 전통적인 Bader 분석이 비중첩 영역을 강제하는 반면, 히르슈펠드‑I는 전하밀도의 가중 평균을 통해 부드러운 전하 분포를 유지한다. 따라서 결함, 도핑, 표면 흡착 등 전하 재분배가 중요한 고체 물성 연구에 특히 유용하다.
