플래티넘 도핑 게르마늄(001) 표면의 새로운 c(4×2) 재구성 메커니즘

초록

**

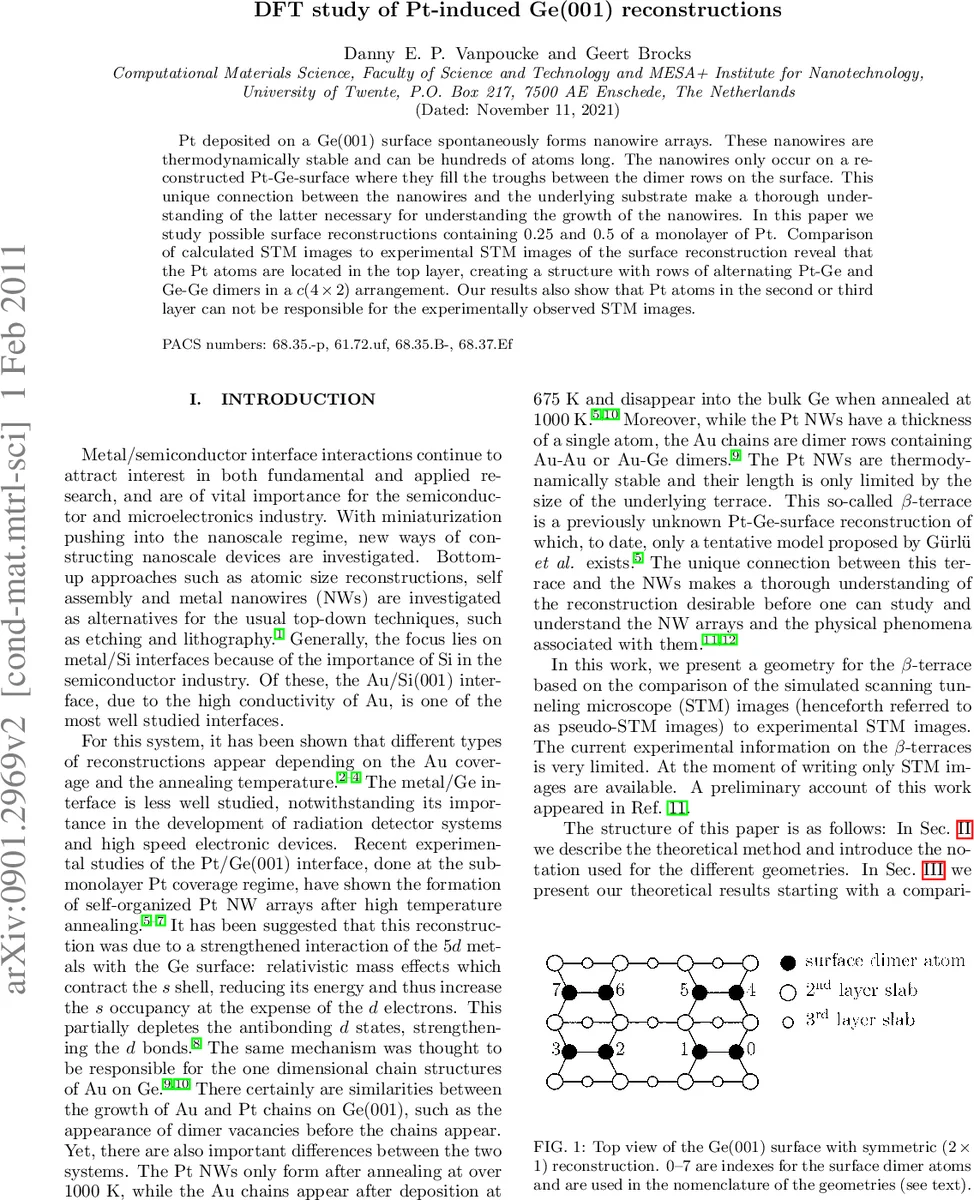

본 연구는 0.25 ML 및 0.5 ML Pt가 첨가된 Ge(001) 표면의 가능한 재구성을 DFT로 조사하고, 계산된 STM 이미지와 실험 데이터를 비교하여 Pt 원자가 최상층에 위치하고 Pt‑Ge와 Ge‑Ge 이원자(다이머)들이 교대로 배열된 c(4×2) 구조가 β‑테라스의 실제 형태임을 밝힌다. 또한, Pt가 두 번째·세 번째 층에 존재할 경우 관측된 STM 패턴을 재현하지 못함을 확인한다.

**

상세 분석

**
이 논문은 Pt가 Ge(001) 표면에 0.25 ML 혹은 0.5 ML 정도 흡착될 때 형성되는 다양한 원자 배열을 체계적으로 탐색한다. 계산은 VASP의 PAW‑LDA 방식을 사용했으며, 12층 Ge 슬래브와 약 15 Å 진공층을 모델링하였다. 표면 재구성은 (4×2) 슈퍼셀을 기반으로 하여, 두 개의 Ge 원자를 Pt로 치환함으로써 β₁β₇, γ₁γ₃ 등 총 10여 가지 비동형 구조를 생성하였다.

형성 에너지(E_f)는 Pt‑Ge 다이머가 Ge‑Ge 다이머보다 평균 −0.04 eV 정도 낮게 계산돼, Pt가 최상층에 존재하는 것이 열역학적으로 유리함을 시사한다. 특히 Pt‑Pt 다이머를 포함하는 β₁ᵤd 구조는 다른 모든 구조에 비해 0.5~0.6 eV 높은 에너지를 보여, 실제 표면에서는 금지된다고 결론짓는다.

다이머의 버클링 각도 분석에서는 Pt‑Ge 다이머가 거의 평면에 가깝고, Pt 원자가 ‘up’ 위치에 있을 때만 45° 정도의 미세 버클링이 발생한다. 반면 Ge‑Ge 다이머는 1822° 정도의 강한 버클링을 유지한다. 이러한 버클링 차이는 STM 이미지에서 밝고 어두운 라인 패턴을 구분하는 핵심 원인이다.

또한, 인접 다이머 간 상호작용을 정량화한 결과, 같은 행(row) 내 이웃 다이머와의 상호작용이 50150 meV 정도로, 행 간 상호작용(510 meV)보다 한 차례 크게 작용한다. 이는 Pt‑Ge 다이머가 동일 행에 연속으로 배열될 경우(β₄ᵤ) 에너지적으로 안정하지만, 체스보드식으로 배치될 경우(β₅ᵤd) 표면 스트레인이 증가해 에너지가 상승한다는 점을 설명한다.

계산된 가상 STM(pseudo‑STM) 이미지와 실험 STM을 비교했을 때, c(4×2) 배열의 Pt‑Ge/Ge‑Ge 교대 다이머가 가장 일치한다. 반면 Pt가 두 번째·세 번째 층에 위치한 모델(γ‑type)은 전형적인 트러프(틈새) 이미지와 전혀 부합하지 않으며, 이는 α‑테라스에서 관찰되는 단일·이중 다이머 결함과는 다른 메커니즘임을 보여준다.

결론적으로, Pt 원자는 표면 최상층에 자리잡아 Pt‑Ge와 Ge‑Ge 다이머가 교대로 배열된 c(4×2) 구조를 형성하고, 이 구조가 Pt‑유도 나노와이어(β‑테라스)의 성장 기반이 된다. 이러한 원자 수준의 이해는 향후 Pt‑Ge 나노와이어의 전자·광학 특성 제어에 중요한 설계 지침을 제공한다.

**
