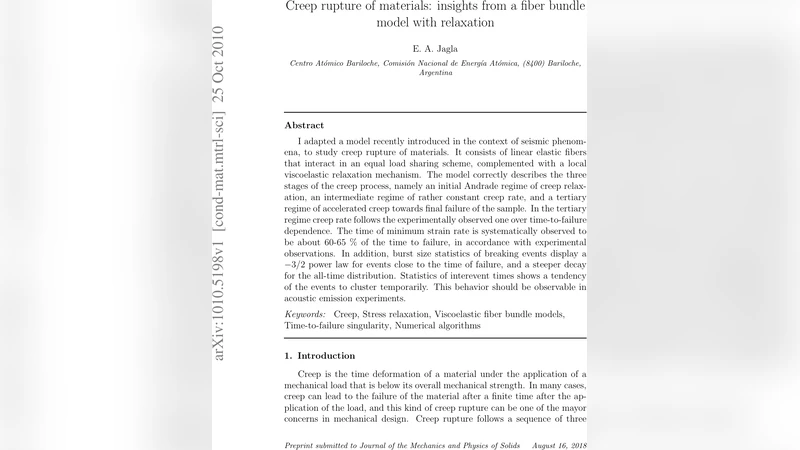

섬유 번들 모델을 이용한 점성 파단 현상 분석

초록

본 연구는 지진 현상 모델을 변형하여 등하중 분배와 국부 점탄성 이완을 결합한 섬유 번들 모델을 제시한다. 모델은 초기 안드라데 규칙에 따른 크리프 완화, 일정한 크리프 속도 단계, 그리고 파단 직전 가속적 크리프(3차 단계)를 재현한다. 파단까지의 시간 대비 최소 변형률 속도 시점이 전체 파단 시간의 60~65%에 해당함을 확인했으며, 파단 직전 파열 이벤트 크기 분포는 –3/2 지수를 보인다. 또한 이벤트 간 시간 간격이 일시적으로 클러스터링되는 현상을 보여, 음향 방출 실험으로 검증 가능함을 제시한다.

상세 분석

이 논문은 기존에 지진학에서 사용된 섬유 번들 모델을 재구성하여 재료의 크리프 파단 현상을 정량적으로 설명한다. 모델의 핵심은 두 가지 메커니즘이다. 첫째, 모든 섬유에 동일하게 하중이 분배되는 ‘동등 하중 공유(equally load sharing, ELS)’ 가정으로, 이는 전역적인 응력 재분배를 단순화하면서도 평균적인 거동을 정확히 포착한다. 둘째, 각 섬유에 국부적인 점탄성 이완(viscoelastic relaxation) 과정을 도입함으로써 섬유가 파단 전까지 시간이 지남에 따라 응력이 서서히 감소하도록 만든다. 이 점탄성 항은 선형 탄성 변형과 병렬로 연결된 댐퍼를 가정한 형태이며, 섬유의 변형률이 일정 임계값을 초과하면 즉시 파손한다.

시뮬레이션 결과는 크리프 과정을 세 단계로 구분한다. 초기 단계에서는 변형률 속도가 시간의 –α(α≈1) 거듭 제곱근에 비례하는 안드라데(Andrade) 법칙을 따르며, 이는 실험에서 관찰되는 초기 완화 현상과 일치한다. 중간 단계에서는 파손된 섬유가 재분배된 하중을 받아 전체 하중이 거의 일정하게 유지되므로 변형률 속도가 거의 상수값을 보인다. 마지막 3차 단계에서는 파손이 연쇄적으로 진행되면서 응력 집중이 급격히 증가하고, 변형률 속도는 시간‑파단(t_f)까지의 남은 시간 τ = t_f – t에 대해 τ^–1 형태로 가속한다. 특히 최소 변형률 속도 시점 t_min이 전체 파단 시간 t_f의 0.60~0.65배에 위치한다는 결과는 다양한 재료 실험에서 보고된 비율과 정량적으로 일치한다.

파열 이벤트의 규모 분포를 분석하면 파단 직전에는 크기 s에 대해 P(s) ∝ s^–3/2의 파워‑로우가 나타난다. 이는 임계 현상에서 기대되는 평균장 이론(mean‑field) 결과와 일치하며, 전체 시간 구간에 걸친 분포는 더 가파른 지수(≈ –2)로 감소한다. 또한 이벤트 간 시간 간격(인터이벤트 타임, IET) 통계는 포아송 과정이 아닌 클러스터링 경향을 보이며, 이는 음향 방출(AE) 실험에서 관측되는 ‘뱅크’ 현상과 유사하다.

이러한 결과는 모델이 복잡한 미세구조적 상호작용을 명시적으로 포함하지 않음에도 불구하고, 거시적인 크리프 파단 특성을 충분히 재현한다는 점에서 의미가 크다. 특히 점탄성 이완 매개변수와 섬유 강도 분포를 조절함으로써 다양한 재료(금속, 폴리머, 복합재)의 실험 데이터를 맞출 수 있는 가능성을 제시한다.
