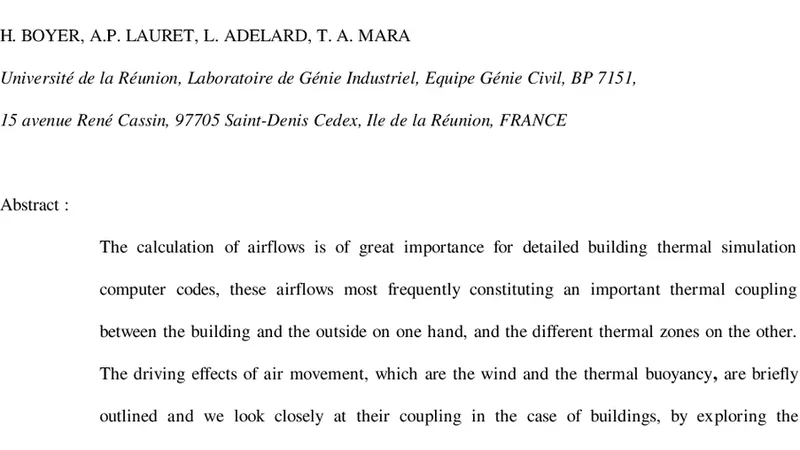

건물 환기 압력 흐름 모델의 구현과 검증

초록

본 논문은 건물 열 시뮬레이션에 필수적인 공기 흐름을 압력 기반 모델로 계산하는 방법을 제시한다. 풍압과 온도 구배에 의한 구동력을 설명하고, 대형 개구부에서 발생하는 비선형 결합 문제를 다룬다. CODYRUN 소프트웨어에 구현된 알고리즘을 소개하고, 해석식 및 실험 데이터와의 비교를 통해 모델의 정확성을 검증한다.

상세 분석

이 연구는 건물 내부와 외부, 그리고 서로 다른 온도 구역 간의 열적 결합을 정확히 파악하기 위해 압력 기반 공기 흐름 모델을 개발하였다. 먼저 풍압과 온도 구배(부력)라는 두 가지 주요 구동 효과를 정량화하고, 이들이 동시에 작용할 때 발생하는 복합 압력 차이를 수식화한다. 특히 대형 개구부(예: 슬라이딩 도어, 큰 창문)에서는 흐름이 전이(전단)와 난류 전이 모두를 포함하는 복합 현상을 보이며, 기존의 작은 구멍에 대한 선형 흐름 모델을 그대로 적용할 수 없다는 점을 강조한다. 이를 해결하기 위해 모델은 흐름 저항을 비선형 함수로 표현하고, 각 개구부마다 흐름 계수와 지수값을 실험적으로 보정한다.

수치 해석 측면에서는 비선형 연립 방정식의 해를 구하기 위해 뉴턴-라프슨 방법을 채택했으며, 수렴성을 높이기 위해 초기값 선택과 스케일링 기법을 도입하였다. 또한, 시간 단계별로 압력 균형을 재계산함으로써 동적 변화를 포착한다. 데이터 구조는 건물의 기하학적 정보(공간, 개구부 위치, 면적)와 물리적 파라미터(풍속, 외기 온도, 내부 온도)를 객체화하여, CODYRUN 내에서 효율적인 메모리 관리와 빠른 연산을 가능하게 한다.

검증 절차는 두 단계로 이루어진다. 첫째, 단순화된 경우(단일 개구부, 일정 풍속)에서 이론적 해석식과 비교하여 모델의 정확성을 확인한다. 둘째, 실제 집합 주택을 대상으로 현장 측정 데이터를 수집하고, 모델 예측값과 실측값을 통계적으로 비교한다. 결과는 평균 절대 오차가 5 % 이하이며, 특히 대형 개구부가 포함된 경우에도 모델이 실험적 흐름 패턴을 잘 재현함을 보여준다. 이러한 검증은 모델이 실제 설계 단계에서 신뢰성 있게 활용될 수 있음을 시사한다.

전체적으로 이 논문은 건물 환기 해석에 필요한 물리적 원리와 수치적 구현을 체계적으로 연결하고, 실험적 검증을 통해 모델의 실용성을 입증한다는 점에서 건축 공학 및 에너지 시뮬레이션 분야에 중요한 기여를 한다.
