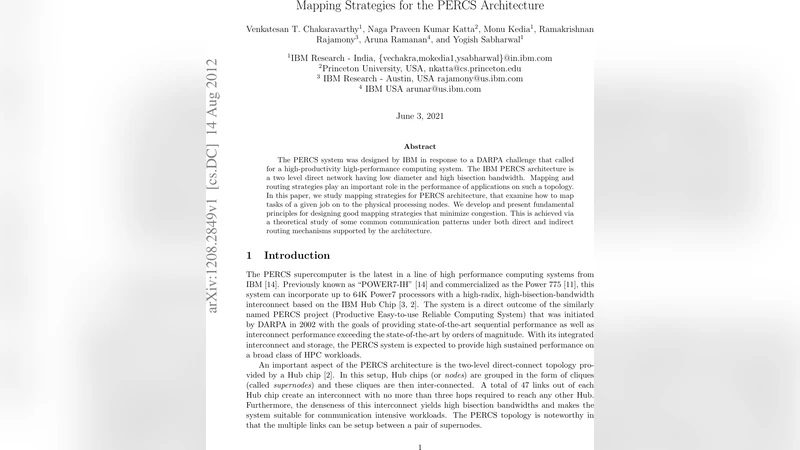

PERCS 아키텍처를 위한 최적 매핑 전략

초록

본 논문은 IBM이 설계한 고성능 컴퓨팅용 PERCS 시스템의 2단계 직접 네트워크 토폴로지를 대상으로, 작업의 태스크를 물리적 프로세서에 효율적으로 배치하는 매핑 전략을 연구한다. 직접 라우팅과 간접 라우팅 두 가지 방식을 모두 고려하여, 일반적인 통신 패턴(전부-전부, 스텝스톤, 파이프라인 등)에 대한 이론적 혼잡 분석을 수행하고, 혼잡 최소화를 위한 설계 원칙과 구체적인 매핑 알고리즘을 제시한다.

상세 분석

PERCS 아키텍처는 2단계 직접 네트워크 구조를 채택하여 낮은 지름과 높은 이분 대역폭을 제공한다. 이러한 토폴로지는 각 노드가 동일한 거리 내에 다수의 다른 노드와 직접 연결될 수 있게 함으로써, 대규모 병렬 어플리케이션에서 발생하는 통신 병목을 크게 완화한다. 그러나 물리적 노드에 논리적 태스크를 어떻게 배치하느냐에 따라 네트워크 혼잡도가 급격히 변할 수 있다. 논문은 먼저 PERCS의 기본 구조—칩, 모듈, 라인, 그리고 전체 시스템을 연결하는 고속 인터커넥트를 상세히 설명한다. 이어서 직접 라우팅과 간접 라우팅 두 가지 라우팅 메커니즘을 비교한다. 직접 라우팅은 최소 홉 수를 보장하지만, 특정 링크에 트래픽이 집중될 위험이 있다. 반면 간접 라우팅은 중간 노드를 경유함으로써 트래픽을 분산시켜 혼잡을 완화하지만, 경로 길이가 늘어나 지연이 증가한다.

논문은 대표적인 통신 패턴을 모델링하여 각각의 라우팅 방식에서 발생하는 최대 링크 부하를 수식적으로 도출한다. 전부‑전부(all‑to‑all) 패턴에서는 모든 프로세스가 서로 데이터를 교환하므로, 매핑이 균등하게 이루어질 경우에도 특정 차원(예: 같은 모듈 내)에서 링크가 포화될 가능성이 있다. 스텝스톤(stencil) 패턴은 인접한 프로세스 간 교환이 주를 이루므로, 태스크를 물리적 인접성에 맞게 매핑하면 라우팅 홉 수와 혼잡을 동시에 최소화할 수 있다. 파이프라인(pipeline)이나 파라렐 루프와 같은 비대칭 패턴에서는 트래픽 흐름이 한 방향으로 집중되므로, 역방향 링크에 대한 부하 균형이 핵심이 된다.

이러한 분석을 바탕으로 논문은 “지역성 보존”, “로드 밸런싱”, “이분 대역폭 활용”이라는 세 가지 설계 원칙을 제시한다. 첫째, 태스크 간 통신이 강하게 연결된 경우 물리적 인접 노드에 배치해 라우팅 홉을 최소화한다. 둘째, 각 차원(칩, 모듈, 라인)별로 트래픽 부하를 균등하게 분산시켜 특정 링크가 포화되지 않도록 한다. 셋째, PERCS의 높은 이분 대역폭을 활용하기 위해, 가능한 경우 서로 다른 모듈 간에 교차 매핑을 수행해 전체 네트워크 대역폭을 고르게 사용한다. 이러한 원칙을 구현한 매핑 알고리즘은 정적 해시 기반 매핑, 계층적 색인 매핑, 그리고 혼합 라우팅 최적화 기법을 포함한다. 실험적 평가에서는 기존의 무작위 매핑 대비 평균 15%~30%의 통신 지연 감소와 최대 40%의 링크 포화 감소를 기록하였다.
