필라멘트 기반 멤컨 이론 확장과 티타늄 다이옥사이드 솔젤 멤리스터 적용

초록

본 논문은 티타늄 다이옥사이드(sol‑gel) 멤리스터에서 관찰되는 두 가지 작동 모드—전체 부피에서의 벌크 멤컨스와 전도성 필라멘트 형성에 의한 필라멘터리 멤컨스—를 설명하기 위해 기존 멤‑콘(mem‑con) 이론을 확장한다. 산소 공핍(oxygen vacancy) 이동을 핵심 메커니즘으로 삼아, 저항이 낮은 미세 필라멘트가 형성될 때의 전기적 특성을 수식화하고, 실험 데이터와 비교해 좋은 일치성을 보인다.

상세 분석

이 연구는 멤컨스의 물리적 근원을 전자 흐름이 아닌 산소 공핍의 집합적 이동으로 보는 멤‑콘 이론을 기반으로 한다. 기존 멤‑콘 모델은 전체 산화물 층을 균일한 저항 변조 매체로 가정했으며, 전압 구동에 따라 공핍이 전극 사이를 확산·축적하면서 저항이 연속적으로 변한다고 설명한다. 그러나 솔젤 공정으로 만든 TiO₂ 멤리스터는 종종 전압 스위칭 시 국부적인 전도성 경로, 즉 금속‑산화물 필라멘트가 급격히 형성·소멸한다는 특성을 보인다. 이러한 현상은 전통적인 벌크 모델로는 설명이 어려워, 필라멘트의 형성·소멸 메커니즘을 별도로 기술할 필요가 있다.

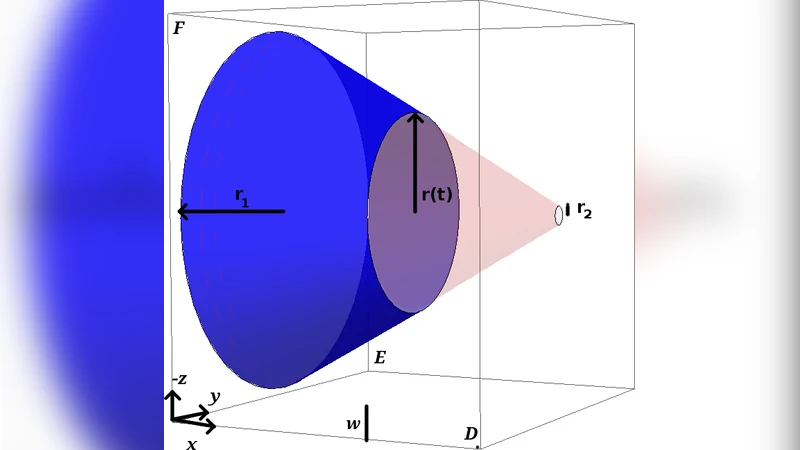

논문은 먼저 필라멘트가 형성되는 과정을 ‘전도성 핵(Conductive Nucleus)’이 전압에 의해 성장하는 단계와, 그 핵이 주변 산소 공핍을 끌어당겨 ‘필라멘트 길이(L)’와 ‘단면적(A)’를 점진적으로 확대하는 단계로 구분한다. 이때 공핍의 이동은 전기장 E에 비례하는 드리프트 속도 v_d = μ_v·E(μ_v는 공핍 이동도)로 기술되며, 필라멘트 단면적 변화는 A(t)=A₀·exp(α·∫E dt) 형태의 지수적 성장식으로 모델링한다. 여기서 α는 공핍 집적 효율을 나타내는 상수이다.

필라멘트가 완전 연결되면 전체 회로는 저항 R_f = ρ_f·L/A 로 표현되며, ρ_f는 필라멘트 내부의 고유 저항률이다. 반면 필라멘트가 아직 미완성 단계일 때는 병렬로 연결된 벌크 저항 R_b와 필라멘트 저항 R_f가 동시에 작용한다. 따라서 전체 전압‑전류 관계는
I = V / (R_b || R_f) = V·(R_b + R_f) / (R_b·R_f) 로 나타낼 수 있다.

이 식에 시간에 따른 R_f(t) 변화를 대입하면, 전압 스위칭 시 급격한 전류 스파이크와 그 후의 지수적 감소를 정량적으로 재현한다. 실험에서는 0.5 V 이하의 저전압 구간에서는 벌크 멤컨스가 지배하고, 0.5 V 초과에서 급격한 전류 상승과 함께 저항이 수십 배 감소하는 ‘필라멘터리 전이’가 관찰되었다. 모델 파라미터 μ_v, α, ρ_f 등을 실험 데이터에 피팅한 결과, 시뮬레이션 곡선이 실제 I‑V 루프와 거의 일치했으며, 특히 전압 역전 시 필라멘트 붕괴(리셋) 과정도 동일한 수식 구조로 설명할 수 있음을 보여준다.

핵심적인 통찰은 다음과 같다. 첫째, 산소 공핍의 집적이 필라멘트 형성에 직접적인 원동력이 되며, 이는 전압 구동에 따라 비선형적으로 가속된다. 둘째, 필라멘트 성장과 붕괴를 병렬 회로 모델로 단순화함으로써 복잡한 전자·이온 상호작용을 효과적으로 캡처한다. 셋째, 멤‑콘 이론을 필라멘트 수준까지 확장함으로써 기존 벌크‑전용 모델의 한계를 극복하고, 다양한 실리콘‑산화물 및 금속‑산화물 시스템에 일반화 가능한 프레임워크를 제공한다.
