조합 지도 그리기: 회전과 코너 기반 그래프 표현

초록

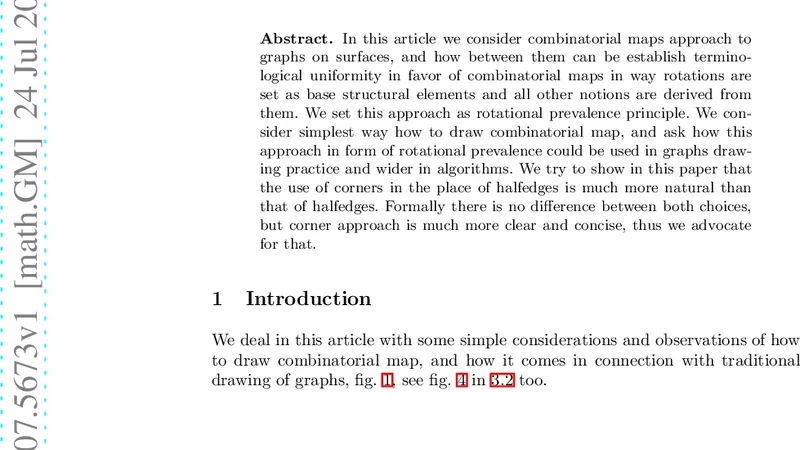

본 논문은 그래프를 표면 위에 배치할 때 조합 지도(combinatorial map)를 회전(permutation) 구조로 정의하고, 절반 엣지 대신 코너(corner)를 기본 단위로 삼는 ‘회전 우선 원칙’을 제시한다. 코너 기반 모델이 반엣지보다 직관적이며, 회전 연산만으로 정점, 면, 인접 관계를 모두 기술할 수 있음을 보인다. 또한 조합 지도를 시각적으로 그리는 가장 간단한 방법을 제시하고, 이 접근법이 그래프 그리기 알고리즘 및 데이터 구조 설계에 미치는 영향을 논의한다.

상세 요약

논문은 먼저 기존 그래프 이론에서 반엣지(half‑edge)와 덤불(dart) 개념이 어떻게 회전(permutation)과 결합되어 조합 지도를 구성하는지를 정리한다. 여기서 핵심은 두 종류의 회전, 즉 정점 회전(σ)과 면 회전(α)의 곱으로 전체 대칭군을 만든다는 점이다. 저자는 이러한 회전 구조를 ‘회전 우선 원칙(rotational prevalence)’이라 명명하고, 모든 그래프 연산—정점·면·엣지 삽입·삭제, 임베딩 변환—을 순수하게 순열 연산으로 환원할 수 있음을 증명한다. 특히 코너(corner)를 반엣지 대신 기본 단위로 채택함으로써, 각 코너는 정점 회전과 면 회전 사이의 고유한 위치를 나타내며, 이는 데이터 구조상 중복을 없애고 인덱싱을 단순화한다. 코너는 (v, e, f) 삼중항으로 정의되며, 정점 회전 σ는 같은 정점에 속한 코너들을 순환시켜, 면 회전 α는 같은 면에 속한 코너들을 순환시킨다. 두 회전의 곱인 τ = σ·α는 코너를 엣지 쌍으로 매핑하며, 이는 전통적인 반엣지 쌍과 동등하지만, 코너 기반 표현에서는 각 코너가 고유 식별자를 갖기 때문에 구현이 직관적이다. 논문은 또한 코너 기반 모델이 비정방형 면(예: 다각형이 아닌 구멍이 있는 면)이나 비단순 그래프(다중 엣지, 루프)에서도 일관된 회전 체계를 유지한다는 점을 강조한다. 시각화 측면에서는, 조합 지도를 그릴 때 각 코너를 평면에 점으로 배치하고, σ와 α에 따라 선을 연결하면 자동으로 정점·면·엣지 구조가 재구성된다. 이 과정은 복잡한 토폴로지 검증을 필요로 하지 않으며, 순열 연산만으로도 올바른 임베딩을 얻을 수 있다. 마지막으로 저자는 이러한 회전‑코너 프레임워크가 그래프 레이아웃 알고리즘(예: 힘‑기반, 층별 배치)과 데이터베이스 인덱싱(예: 그래프 쿼리 최적화)에서 효율성을 높일 수 있음을 제시한다. 회전 연산은 O(1) 시간에 인접 코너를 찾을 수 있어, 대규모 그래프에서도 메모리와 시간 복잡도를 크게 절감한다.
