위성 별자리 시각화 도구 SaVi 소개

초록

SaVi는 영국 서리 대학교에서 유지·보수하는 위성 궤도와 커버리지를 3차원으로 시각화하는 오픈소스 프로그램이다. 위성 궤도, 이동, 지표면 커버리지 등을 실시간으로 보여주며, 학술 연구·산업 설계·교육 현장에서 널리 활용된다. 본 논문은 SaVi의 설계 원리, 핵심 기능, 구현 방식 및 활용 사례를 간략히 소개한다.

상세 분석

SaVi는 위성 별자리 설계와 분석에 필요한 핵심 요소를 통합한 시각화 플랫폼으로, 크게 데이터 입력·처리, 궤도 계산, 시각화 엔진, 사용자 인터페이스 네 부분으로 구성된다. 데이터 입력 단계에서는 TLE(Two‑Line Element) 형식이나 사용자 정의 파라미터 파일을 받아 위성의 초기 궤도 요소를 파싱한다. 파싱된 요소는 SGP4/SDP4 모델에 의해 시간에 따른 위치와 속도로 변환되며, 이때 고도·위도·경도 좌표뿐 아니라 위성-지구 중심 거리, 궤도 주기 등 부가 정보를 함께 계산한다. SaVi는 이러한 계산을 C++ 기반의 수치 라이브러리와 연동해 실시간 성능을 확보한다.

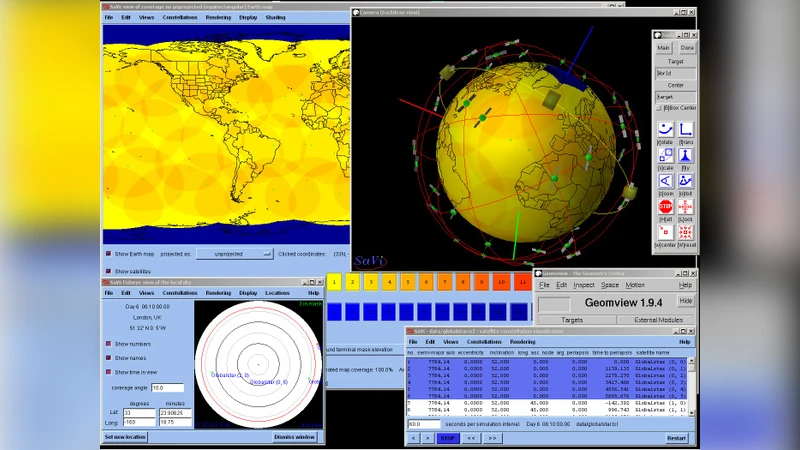

시각화 엔진은 OpenGL을 활용한 3D 렌더링 파이프라인을 채택한다. 위성 궤도는 선형 혹은 곡선 형태로 그려지며, 위성 자체는 아이콘 혹은 모델 파일로 표시된다. 지구는 텍스처 매핑된 구형으로 표현되고, 위성의 시야(footprint)는 지구 표면에 투영된 원형 혹은 타원형 영역으로 나타난다. 이때 커버리지 영역은 위성의 안테나 패턴, 전파 전파 손실 모델 등을 반영해 동적으로 색상·투명도를 조절한다. SaVi는 다중 위성, 다중 궤도, 그리고 복합 별자리(예: Walker, polar, elliptical)도 동시에 렌더링할 수 있어 복잡한 시스템의 상호 작용을 직관적으로 파악하게 한다.

사용자 인터페이스는 GUI와 스크립트 기반 두 가지 접근 방식을 제공한다. GUI에서는 슬라이더와 버튼으로 시간 흐름을 제어하고, 특정 위성이나 지역을 선택해 상세 정보를 팝업한다. 스크립트 인터페이스는 Tcl/Tk 혹은 Python 바인딩을 통해 배치 시뮬레이션과 자동화된 이미지/동영상 출력이 가능하도록 설계되었다. 이러한 이중 인터페이스는 연구자에게 반복 실험을 자동화하고, 교육자에게 실시간 데모를 제공하는 유연성을 부여한다.

SaVi의 장점은 오픈소스라는 점에서 시작한다. 소스 코드가 공개돼 학계·산업계가 필요에 따라 기능을 확장하거나 버그를 수정할 수 있다. 또한, 다른 위성 시뮬레이션 툴(예: STK, GMAT)과의 데이터 교환을 위한 CSV·KML·GeoJSON 포맷 지원이 내장돼 있어 워크플로우 통합이 용이하다. 반면, 제한점으로는 고정밀 전파 전파 모델이나 대규모 위성 군집(수천 개) 시뮬레이션에서의 성능 저하가 있다. 현재는 CPU 기반 계산에 의존하므로, GPU 가속이나 클라우드 분산 처리 도입이 향후 개선 과제로 제시된다.

SaVi는 교육 현장에서 위성 궤도와 커버리지를 시각적으로 설명하는 데 특히 효과적이다. 학생들은 실시간으로 위성의 이동을 관찰하고, 특정 지역의 가시 시간·연속성·중복도를 직접 확인함으로써 이론적 개념을 직관적으로 이해한다. 연구 분야에서는 새로운 별자리 설계 시 시뮬레이션 결과를 빠르게 검증하고, 논문이나 보고서에 삽입할 고품질 이미지·동영상을 생성하는 데 활용된다. 산업계에서는 위성 운영 계획, 지상국 배치 최적화, 서비스 커버리지 분석 등에 SaVi를 프로토타입 툴로 사용해 초기 비용을 절감한다.

종합적으로 SaVi는 위성 궤도 시뮬레이션과 커버리지 시각화를 통합한 실용적인 도구이며, 오픈소스 기반의 확장성·접근성 덕분에 학술·산업·교육 전 분야에서 지속적인 활용 가치를 제공한다.
