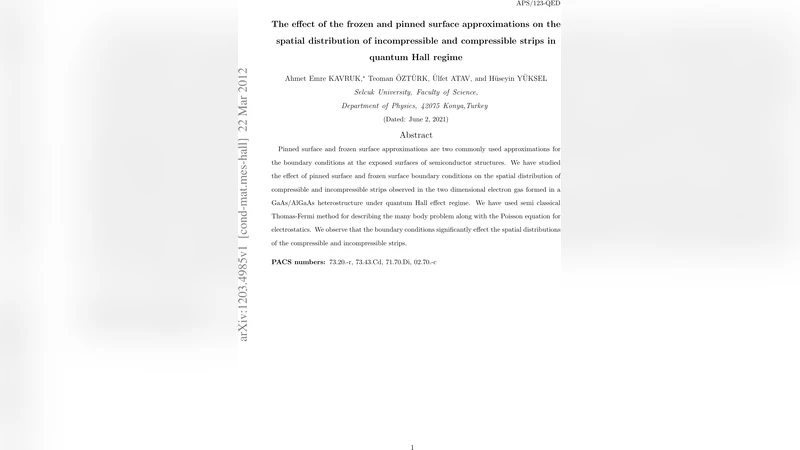

양자 홀 효과에서 고정표면과 동결표면 근사법이 전도성·비전도성 스트립 분포에 미치는 영향

초록

본 연구는 GaAs/AlGaAs 이중층 구조에서 양자 홀 효과가 나타나는 2차원 전자 가스(2DEG)의 압축가능 스트립과 비압축가능 스트립의 공간 분포에 대해, 노출된 반도체 표면에 적용되는 고정표면(pinned surface)과 동결표면(frozen surface) 경계조건이 어떻게 다른지를 조사하였다. 반정밀 토마스-페르미(TF) 접근법과 포아송 방정식을 결합해 전자 밀도와 전위 분포를 계산했으며, 두 경계조건이 전자 밀도 재배열과 전위 구배에 현저한 차이를 만든다는 것을 확인하였다. 결과적으로 고정표면 조건에서는 비압축가능 스트립이 더 넓고 명확하게 형성되는 반면, 동결표면 조건에서는 압축가능 영역이 확대되고 스트립 간 경계가 흐릿해지는 특징이 나타났다.

상세 분석

이 논문은 양자 홀 효과(QHE) 영역에서 2차원 전자 가스(2DEG)의 전자 밀도와 전위 분포를 정밀하게 예측하기 위해, 반정밀 토마스-페르미(Thomas‑Fermi) 근사와 포아송 방정식의 자기일관적 결합을 사용하였다. 핵심적인 물리적 변수는 전자와 정공의 전기적 상호작용, 외부 게이트 전압, 그리고 반도체 층 구조에 의해 형성되는 전위 프로파일이다. 여기서 표면 경계조건은 전자 밀도와 전위가 외부와 어떻게 연결되는지를 결정하는데, 두 가지 전형적인 근사법인 고정표면(pinned surface, PS)과 동결표면(frozen surface, FS)이 비교된다.

고정표면 근사는 표면 전위가 외부 전극(예: 금속 게이트)와 완전히 전기적으로 연결되어 있어, 표면 전위가 고정된 값(보통 금속 전위)으로 유지된다고 가정한다. 이는 전자들이 표면에 가까워질수록 전위가 급격히 변하고, 전자 밀도 재배열이 강하게 억제되는 효과를 만든다. 반면 동결표면 근사는 표면 전하가 고정된 상태로 유지된다고 가정한다. 즉, 표면 전위는 전하 분포에 의해 결정되지만, 외부와의 전위 교환이 제한되어 전하가 ‘동결’된 형태가 된다. 이 경우 표면 근처 전위 구배가 완만해지고, 전자 밀도가 보다 부드럽게 변한다.

시뮬레이션 결과는 두 경계조건이 압축가능 스트립(compressible strip)과 비압축가능 스트립(incompressible strip)의 형성에 미치는 영향을 명확히 보여준다. PS 조건에서는 전위가 급격히 변하는 영역이 넓어져, 전자 밀도가 특정 임계값을 초과하거나 미만인 구역이 명확히 구분된다. 따라서 비압축가능 스트립이 넓고, 전도성 경로가 제한되는 구역이 뚜렷하게 나타난다. 반면 FS 조건에서는 전위가 완만하게 변하면서 전자 밀도 변화가 연속적이다. 이로 인해 압축가능 스트립이 넓어지고, 비압축가능 스트립은 얇아지며, 경계가 흐릿해진다. 이러한 차이는 전자 전도성, 전류 흐름, 그리고 전기 전도도 측정에 직접적인 영향을 미친다.

또한 논문은 경계조건 선택이 실험적 설계와 해석에 미치는 실용적 의미를 강조한다. 고정표면 근사는 금속 게이트가 직접 접촉하거나 강하게 전기적으로 연결된 경우에 적합하지만, 실제 디바이스에서는 표면에 절연층이나 패시베이션 층이 존재해 전하가 동결되는 경우가 많다. 따라서 FS 근사를 적용해야 보다 현실적인 전위 프로파일을 얻을 수 있다.

마지막으로, 저자들은 두 근사법 사이의 차이를 정량적으로 평가하기 위해 전위 차이 ΔV(x)와 전자 밀도 차이 Δn(x)를 도출하고, 이를 압축가능/비압축가능 스트립의 폭과 위치에 매핑하였다. 결과는 PS와 FS 사이의 전위 차이가 수 meV 수준에서 수십 meV까지 다양해질 수 있음을 보여주며, 이는 QHE에서 관측되는 전도성 플레이트의 폭과 온도 의존성에 직접적인 영향을 준다. 전반적으로 이 연구는 표면 경계조건이 양자 홀 시스템의 전자 구조에 미치는 미세한 효과를 정량적으로 규명함으로써, 고정표면과 동결표면 근사의 선택이 실험 설계와 이론 모델링에 있어 중요한 변수임을 입증한다.
