복잡계 네트워크와 재발 분석을 통한 시계열 혁신

초록

본 논문은 재발 플롯(recurrence plot) 개념을 기반으로 한 복잡 네트워크 기법을 시계열 분석에 적용하는 최신 방법들을 정리한다. 네트워크의 정점·간선 구조를 재발 관계로 정의하고, 클러스터링 계수·경로 길이·모듈러리티 등 전통적인 네트워크 지표를 이용해 동적 시스템의 구조적·통계적 특성을 추출한다. 이론적 배경과 알고리즘을 설명하고, 로렌즈 시스템·헨온 맵 등 전형적인 혼돈 모델과 실제 기후·심장 신호 데이터를 사례로 들어 방법의 장점과 한계를 평가한다. 네트워크 기반 지표는 기존 선형·비선형 시계열 분석과 상보적인 정보를 제공함을 보여준다.

상세 분석

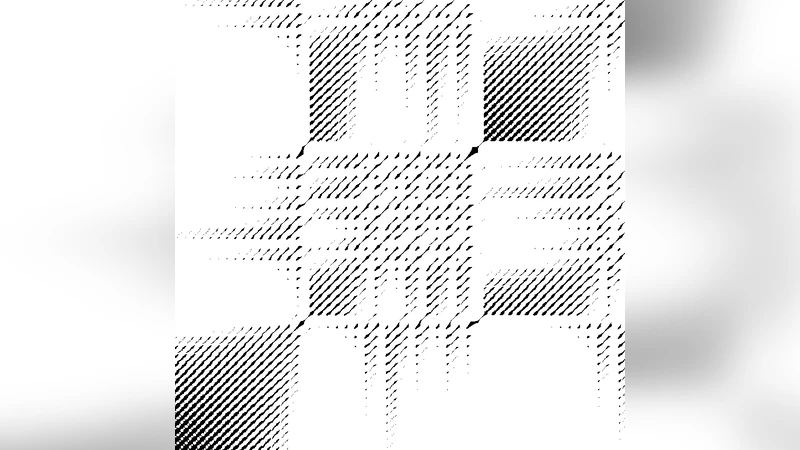

논문은 먼저 복잡 네트워크 이론과 재발 플롯(Recurrence Plot, RP)의 수학적 정의를 연결한다. 재발 플롯은 위상공간에서 두 시점이 일정 거리 ε 이내에 있을 때 1, 그렇지 않으면 0으로 표시하는 이진 행렬이며, 이는 시계열의 구조적 반복성을 시각화한다. 저자들은 이 행렬을 인접 행렬로 해석해 네트워크를 구성한다. 정점은 시간 인덱스를, 간선은 재발 관계(ε‑이웃)를 나타내며, 가중치 부여가 가능하다면 거리 기반 가중 네트워크도 만든다. 이렇게 형성된 ‘재발 네트워크(Recurrence Network, RN)’는 기존의 위상공간 재구성 파라미터(임베딩 차원 m, 지연 시간 τ)와 ε 선택에 민감하지만, 네트워크 지표를 통해 파라미터 최적화를 역으로 수행할 수 있다.

주요 네트워크 지표로는 평균 경로 길이(L), 클러스터링 계수(C), 전역 효율성(E), 차수 분포(P(k)), 모듈러리티(Q) 등을 사용한다. 평균 경로 길이는 시스템의 전반적 혼돈 정도와 연관되며, 클러스터링 계수는 위상공간에서의 국소적인 구조(예: 주기적 궤도)의 강도를 반영한다. 전역 효율성은 네트워크가 얼마나 효율적으로 정보를 전달하는지를 나타내어, 전이 현상이나 급격한 변화를 감지하는 데 유용하다. 차수 분포는 스케일프리 특성을 드러내어 복합 시스템의 자가조직화 정도를 파악하게 하고, 모듈러리티는 재발 네트워크가 여러 동적 모드(예: 다중 주기)로 분할될 수 있음을 보여준다.

논문은 이러한 지표들을 전통적인 재발 분석(RQA)과 비교한다. RQA는 재발률(RE), 결정성(DET), 엔트로피(ENTR) 등 통계량을 제공하지만, 네트워크 기반 지표는 그래프 이론의 풍부한 도구를 활용해 구조적 복잡성을 정량화한다. 예를 들어, 로렌즈 시스템에 대해 ε를 변화시켰을 때 C와 Q가 급격히 변하는 구간은 시스템이 혼돈‑주기 전이점을 통과함을 의미한다. 이는 RQA의 DET 변화와 일치하지만, 네트워크 지표는 전이 전후의 위상공간 연결 패턴을 시각적으로도 해석할 수 있게 한다.

실제 데이터 적용 사례에서는 기후 지표(예: 대기 온도)와 심전도(ECG) 신호를 분석한다. 기후 데이터에서는 계절적 주기와 장기 변동이 서로 다른 모듈로 나타나며, 모듈러리티 Q가 계절 전환 시점에 상승한다. 심전도에서는 심방세동 발작 전후에 클러스터링 계수와 평균 경로 길이가 뚜렷하게 변하며, 이는 조기 경고 신호로 활용될 가능성을 시사한다.

마지막으로 저자들은 방법론적 한계를 언급한다. ε 선택이 주관적이며, 데이터 길이가 짧을 경우 네트워크가 희소해져 통계적 신뢰도가 떨어진다. 또한 고차원 임베딩이 필요할 경우 계산 복잡도가 급격히 증가한다. 이러한 문제를 해결하기 위해 가변 ε 스키마, 멀티스케일 네트워크, 그리고 병렬 알고리즘 도입이 제안된다. 전체적으로 논문은 재발 기반 네트워크가 기존 시계열 분석에 비해 구조적·동적 정보를 보완하고, 새로운 현상 탐지와 특성 추출에 강력한 도구가 될 수 있음을 설득력 있게 제시한다.
