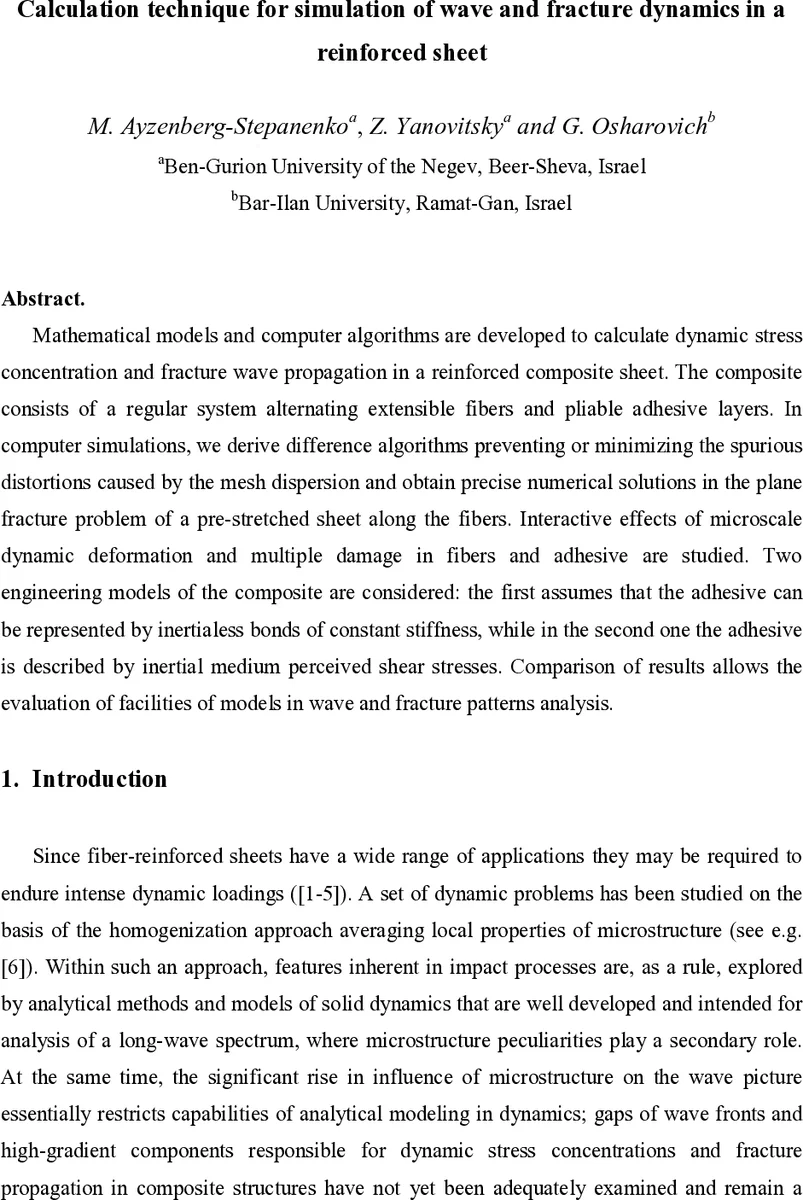

강화 복합판의 파동·파괴 동역학을 위한 메쉬 분산 최소화 시뮬레이션 기법

초록

본 논문은 섬유와 접착제로 이루어진 주기적 강화 복합판의 동적 응력 집중과 파괴 파동 전파를 정확히 예측하기 위해 메쉬 분산(Mesh Dispersion, MD)을 최소화하는 유한차분 알고리즘을 제시한다. 접착제의 비관성 결합 모델과 관성 매질 모델 두 가지를 비교 분석하고, 파동‑파괴 상호작용을 정량화한다.

상세 분석

이 연구는 기존 유한차분·유한요소 해법에서 흔히 발생하는 진폭·위상 오류와 그레디스 현상을 ‘메쉬 분산(MD)’이라 명명하고, 이를 체계적으로 억제하는 Mesh Dispersion Minimization(MDM) 기법을 2차원 강화 복합판 문제에 적용한 점이 가장 큰 혁신이다. 먼저, 섬유‑접착제 복합구조를 1차원 섬유와 1차원 전단 전파가 가능한 접착층으로 분리하고, 섬유는 장축(압축·인장) 변형만, 접착제는 전단 변형만을 담당하도록 물리적 가정을 단순화하였다. 두 가지 모델을 도입했는데, 모델 1은 접착제를 비관성(관성 무시) 스프링으로, 모델 2는 실제 관성 효과를 포함한 전단 파동 전파 매질로 구현한다. 이는 접착제의 전단 강성이 섬유 대비 수백 배 낮다는 실제 재료 특성을 반영한 현실적인 접근이다.

수학적으로는 섬유의 1차원 파동 방정식과 접착제의 전단 파동 방정식을 연계시켜 비선형 경계조건(파괴 기준)을 포함한 하이퍼볼릭 시스템을 구성한다. 파괴 기준은 섬유 내 인장 응력이 임계값 V를 초과하거나, 접착제 전단 응력이 W를 초과할 때 각각 파열·분리 현상이 발생하도록 정의하였다. 이러한 비선형 경계조건은 전통적인 선형 해법으로는 다루기 어려운 복합 파동‑파괴 상호작용을 포착한다.

MDM 기법의 핵심은 연속 모델과 이산 모델의 의존 영역(특성선)을 일치시키는 것이다. 저자들은 시간·공간 격자 간격을 c·Δt = Δx (c는 파동 속도) 로 설정하고, 5점 스템프를 이용한 명시적 차분 스키마를 설계해 이산 파동의 위상 속도가 연속 파동과 동일하도록 보정한다. 결과적으로 저주파·고주파 성분 모두에서 수치적 위상 오차가 사라져, 파동 전파와 반사, 그리고 파괴 전파 과정에서 발생하는 인위적 진동을 최소화한다.

시뮬레이션 결과는 두 모델 간 차이를 명확히 보여준다. 모델 1은 파동 전파 속도가 일정하고, 전단 파동이 급격히 감쇠해 파괴 전파가 제한적이다. 반면 모델 2는 관성 효과로 인해 전단 파동이 장거리 전파하면서 다중 반사와 간섭을 일으키고, 이로 인해 인접 섬유들의 연속 파열이 촉진된다. 이러한 차이는 설계 단계에서 접착제의 동적 거동을 어떻게 모델링하느냐에 따라 구조의 파괴 저항성이 크게 달라질 수 있음을 시사한다.

또한, 저자들은 수치 실험을 통해 MDM 적용 전후의 결과를 비교하였다. 기존 차분법에서는 파동 전선이 인위적으로 넓어지고, 고주파 진동이 격자 규모와 무관하게 발생해 물리적 파괴 메커니즘을 오인하게 만든다. MDM을 적용하면 파동 전선이 날카롭게 유지되고, 파괴 진행 경로와 트라우마 영역(파괴 후 남는 변형·응력 분포)이 정확히 재현된다. 이는 고속 충격·충돌 방호 구조물 설계에 필수적인 정밀 해석을 가능하게 한다.

마지막으로, 연구는 2차원 복합판 문제에서 MDM이 완전한 MD 제거는 아직 어려우나, 1차원 섬유와 접착층 각각에 적용한 MDM이 전체 시스템의 수치 정확도를 현저히 향상시킨다는 실증적 근거를 제공한다. 향후 다중 스케일·다중 물리 현상을 포함한 전산 모델링에 MDM을 확장하는 연구가 필요함을 강조한다.
