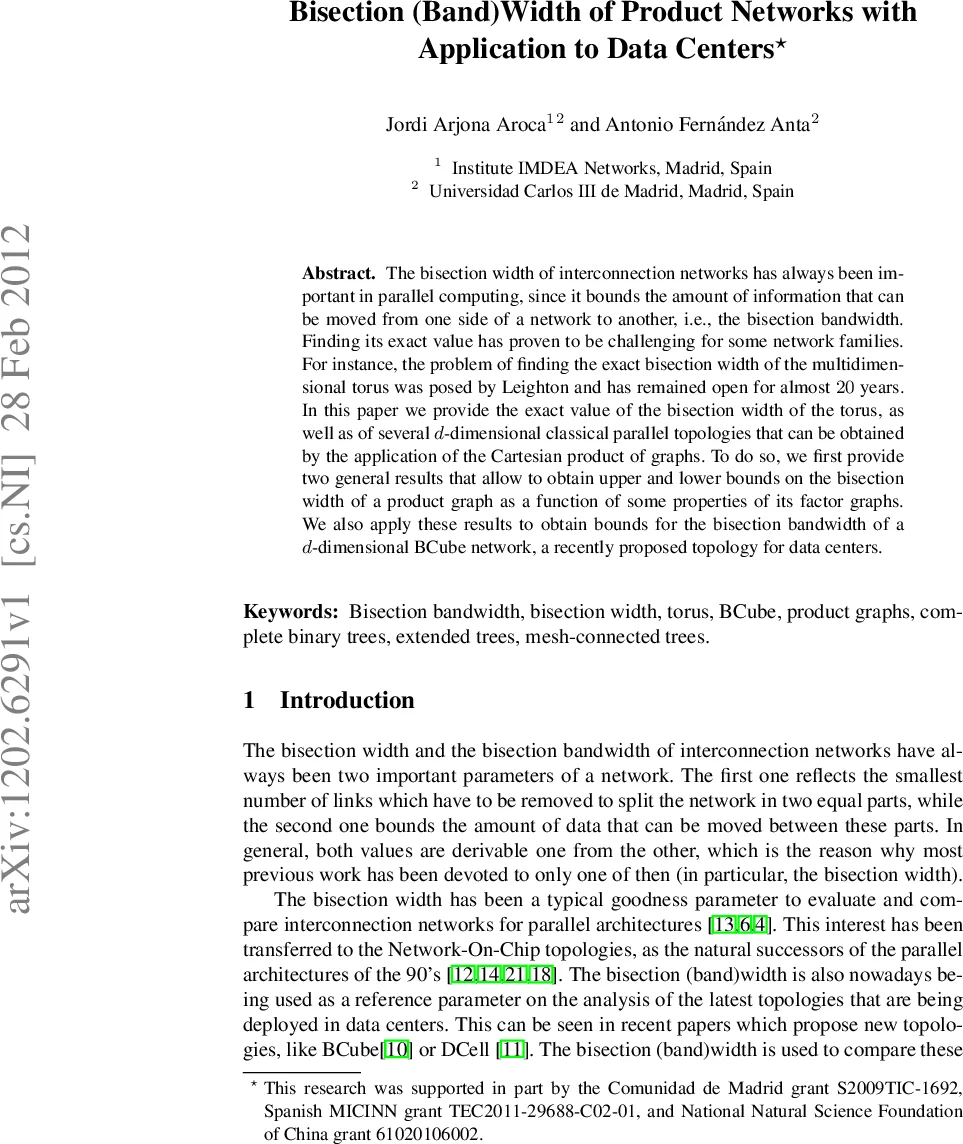

제품 네트워크의 절반 대역폭과 데이터센터 적용

초록

본 논문은 그래프의 카르테시안 곱으로 구성된 다양한 제품 네트워크의 절반 폭(bisection width)과 절반 대역폭(bisection bandwidth)을 일반적인 상한·하한으로 분석한다. 특히 다차원 토러스의 절반 폭을 정확히 구하고, 완전 이진 트리·확장 트리·CBT·링 등 여러 클래식 토폴로지에 적용한다. 마지막으로 데이터센터용 BCube 토폴로지에 대해 스위치와 링크 용량을 고려한 절반 대역폭의 상·하한을 제시한다.

상세 분석

이 논문은 제품 네트워크(product networks)를 구성하는 인자 그래프들의 특성을 이용해 전체 네트워크의 절반 폭을 추정하는 두 가지 핵심 정리를 제시한다. 첫 번째 정리는 각 인자 그래프의 정규화 혼잡도(normalized congestion, β) 를 이용해 하한을 구하고, 두 번째 정리는 중심 절단(central cut, CC) 을 이용해 상한을 구한다. 정규화 혼잡도는 r‑완전 그래프 rKₙ을 대상 그래프에 임베딩했을 때 가장 많이 사용되는 에지의 수를 해당 차원의 정규화 계수 σₙ으로 나눈 값이며, 이는 인자 그래프가 얼마나 많은 트래픽을 한 에지에 집중시킬 수 있는지를 정량화한다. 중심 절단은 인자 그래프를 절반으로 나누는 최소 에지 수를 의미하며, 제품 그래프의 절반 폭은 각 차원의 중심 절단값을 곱한 것에 비례한다는 식을 도출한다.

이론적 프레임워크를 바탕으로 저자들은 다음과 같은 구체적인 결과를 얻는다.

1. 다차원 토러스(T(d)ₖ₁,…,ₖd) : 기존에 미해결이던 토러스의 절반 폭을 정확히 구한다. 결과는 동일한 차원·크기의 배열(A(d)ₖ₁,…,ₖd)의 절반 폭에 두 배를 곱한 형태, 즉 BW(T) = 2·Ψ(α) 로 표현된다. 여기서 α는 가장 낮은 차원 중 짝수 크기를 가진 차원의 인덱스이며, Ψ(α)=∏{i=1}^{α}∏{j=i+1}^{d}k_j이다.

2. 완전 이진 트리(CBT)와 확장 CBT : CBT와 그 변형을 차원별로 곱한 메쉬 연결 트리(mesh‑connected trees)의 절반 폭을 동일한 Ψ(α) 형태로 도출한다. 이는 트리 구조가 가지는 비대칭성을 정규화 혼잡도와 중심 절단을 통해 균등하게 처리할 수 있음을 보여준다.

3. CBT와 경로(P)·링(R)의 곱 : CBT와 경로, 혹은 확장 CBT와 링을 곱한 경우에도 절반 폭은 Ψ(α)와 동일한 식으로 표현되며, 차원별 인자 그래프가 짝수/홀수 여부에 따라 상수 계수(1/4, 1/2 등)가 달라진다.

4. BCube : 데이터센터용으로 설계된 BCube는 스위치를 인자 그래프에 포함시키지 않고, 각 차원을 k‑포트 스위치가 연결하는 k개의 서버 집합으로 모델링한다. 여기서는 스위치 용량(s)와 링크 용량(T) 두 가지 병목 상황을 고려해 절반 대역폭의 상·하한을 제시한다. 짝수 k와 홀수 k에 따라 식이 달라지며, 상한·하한의 차이는 최대 2배 이내에 머문다.

전체적으로 논문은 제품 그래프의 절반 폭을 인자 그래프의 정규화 혼잡도와 중심 절단이라는 두 개의 간단한 파라미터만으로 근사·정확히 계산할 수 있음을 증명한다. 이는 기존에 복잡한 조합론적 증명이나 실험적 추정에 의존하던 많은 토폴로지에 대해 이론적 근거를 제공한다는 점에서 큰 의의를 가진다. 또한, 데이터센터 설계 시 스위치와 링크의 실제 용량을 반영한 절반 대역폭 분석은 네트워크 설계 최적화와 비용 효율성 평가에 직접 활용될 수 있다.
