그래핀 대칭 틸트 경계 파단 역학 원자 시뮬레이션과 단일 원자 사슬 현상

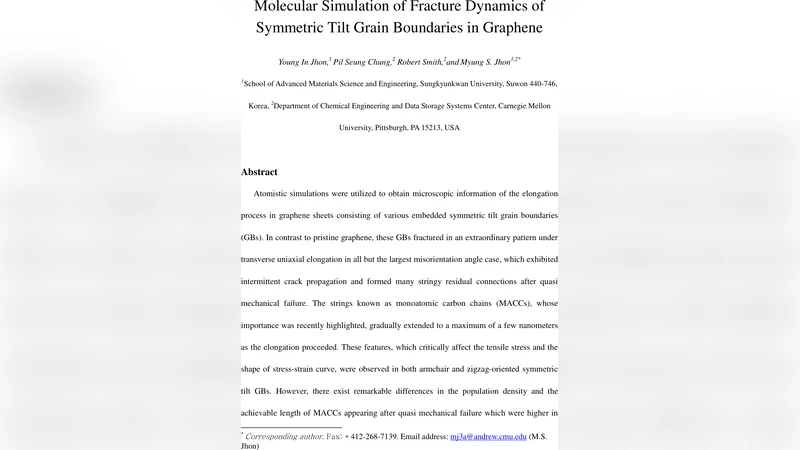

초록
본 연구는 원자 수준 시뮬레이션을 통해 다양한 대칭 틸트 그래핀 경계의 인장 파단 거동을 조사하였다. 대부분의 경계는 전단 변형 시 파단 전후에 단일 원자 탄소 사슬(MACC)이 형성되었으며, 이는 장력-변형 곡선과 파단 강도에 큰 영향을 미쳤다. 특히 짜임새가 짧은 틸트 각도에서는 MACC가 많이 발생하고 길이가 길어지는 반면, 큰 틸트 각도(특히 30°)에서는 간헐적 균열 전파와 잔류 사슬이 적게 나타났다. 팔꿈치(armchair)와 지그재그(zigzag) 방향 모두에서 이러한 현상이 관찰됐지만, 지그재그 경계에서 MACC의 밀도와 최대 길이가 더 높았다. 최대 인장 응력은 틸트 각도가 클수록 증가했으며, 3280 GPa 사이, 파단 연신율은 0.060.11로 실험적 임계값과 일치하였다.
상세 분석
본 논문은 분자 동역학(MD) 시뮬레이션을 이용해 그래핀 시트에 삽입된 대칭 틸트 경계(symmetrical tilt grain boundaries, STGB)의 인장 파단 메커니즘을 정량적으로 분석하였다. 시뮬레이션 모델은 팔꿈치(armchair)와 지그재그(zigzag) 두 가지 결정학적 방향에 대해 각각 5가지 틸트 각도(≈5°, 10°, 15°, 20°, 30°)를 포함했으며, 각 경계는 5 nm × 10 nm 크기의 시트에 주기적으로 배열된 5‑7 원자 고리 구조로 구현되었다. 온도는 300 K로 고정하고, 스트레인 레이트는 10⁸ s⁻¹의 고속 인장 조건을 적용하였다.
첫 번째 주요 결과는 순수 그래핀과 달리 STGB가 존재할 경우 파단 전후에 단일 원자 탄소 사슬(MACC)이 다량 생성된다는 점이다. MACC는 파단 직후에 짧은 길이(≈0.2 nm)로 나타났으며, 인장 변형이 진행될수록 사슬이 연장되어 최대 수 나노미터까지 성장했다. 이러한 사슬은 인장 하중을 부분적으로 전달하면서 전체 응력-변형 곡선에 뚜렷한 “플라스틱” 구간을 형성한다. 특히 지그재그 방향 STGB에서는 MACC의 발생 빈도가 높고, 사슬이 더 긴 길이(≈3 nm)까지 성장하는 경향을 보였다. 이는 지그재그 경계가 원자 배열상 더 많은 비정질 결함(5‑7 고리)과 높은 응력 집중을 유발해 사슬 형성을 촉진하기 때문이다.
두 번째로, 틸트 각도와 파단 거동 사이의 상관관계가 명확히 드러났다. 틸트 각도가 클수록(특히 30°) 경계의 구조가 보다 규칙화되어 결함 밀도가 감소하고, 파단 전후에 MACC가 거의 형성되지 않았다. 대신 균열이 비교적 연속적으로 전파되어 “간헐적 균열 전파(intermittent crack propagation)” 현상이 관찰되었다. 반면 작은 각도(5°~20°)에서는 경계가 복잡한 5‑7 고리 네트워크를 이루어, 인장 하중이 국부적으로 집중되면서 다수의 MACC가 동시에 발생한다.
세 번째로, 응력-변형 곡선에서 최대 인장 응력(σ_max)와 파단 연신율(ε_f)의 변화를 정량화하였다. σ_max는 틸트 각도가 증가함에 따라 32 GPa에서 80 GPa 사이로 상승했으며, 이는 경계가 더 큰 각도일수록 구조적 강도가 향상된다는 것을 의미한다. 파단 연신율은 0.06~0.11 범위에 머물렀으며, 특히 30° 경계에서 0.11에 근접하는 높은 연신성을 보였다. 이는 실험적으로 보고된 다결정 그래핀(polycrystalline graphene)의 임계 파단 변형(≈0.1)과 일치한다.
마지막으로, 팔꿈치와 지그재그 방향 간의 차이를 비교하였다. 동일한 틸트 각도에서 팔꿈치 STGB는 일반적으로 더 높은 σ_max와 약간 낮은 ε_f를 나타냈다. 그러나 30°와 같이 가장 큰 각도에서는 팔꿈치가 오히려 약간 낮은 σ_max와 높은 ε_f를 보이며, 이는 결정학적 비대칭성에 따른 전이 메커니즘 차이로 해석된다.
이러한 결과는 그래핀 기반 나노소재 설계 시 경계의 기하학적 파라미터(틸트 각도, 방향)를 조절함으로써 기계적 강도와 연성, 그리고 전도성(단일 원자 사슬이 전자 전송 경로가 될 가능성) 등을 맞춤형으로 최적화할 수 있음을 시사한다. 특히 MACC의 형성·연장은 전자·열 전도 특성에 큰 영향을 미칠 수 있으므로, 향후 실험적 검증과 전자 구조 해석이 필요하다.
