두꺼운 폴리락트산‑글리콜산 스캐폴드의 음향 전파 초기 연구

초록

본 연구는 조직공학에 사용되는 폴리락트산‑글리콜산(PLGA) 폼 스캐폴드의 음향 특성을 탐구한다. 펄스‑에코 방식을 이용해 장축 음속을 측정하고, 온도 변화에 따른 음속 변화를 통해 폴리머의 유리전이 온도를 확인하였다. 또한 최초로 폼 스캐폴드의 표면 및 내부 구조를 음향 영상으로 재구성함으로써 비침습적 평가 가능성을 제시한다.

상세 분석

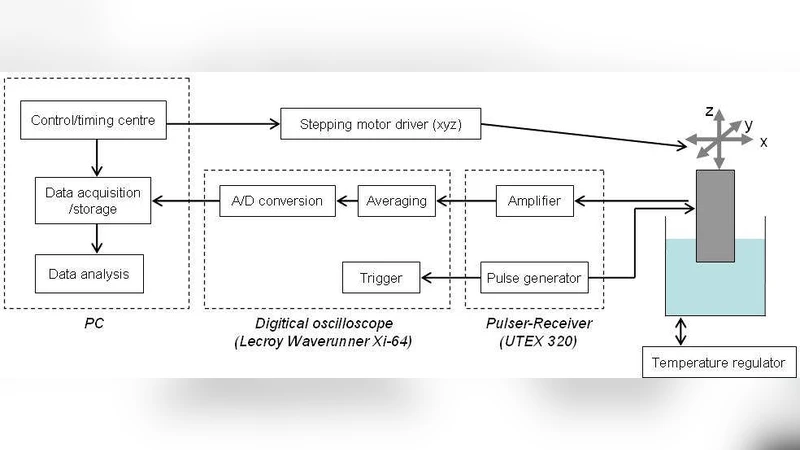

이 논문은 조직공학용 다공성 스캐폴드의 물리·기계적 특성을 비파괴적으로 파악할 수 있는 방법으로 초음파를 활용한다는 점에서 학문적·실용적 의의를 가진다. 연구자는 먼저 PLGA(폴리락트산‑글리콜산) 폼을 2 mm 이상 두께로 제조하고, 물에 잠긴 상태에서 펄스‑에코 기법을 적용하였다. 초음파 트랜스듀서는 5 MHz 중심 주파수를 갖는 단일 펄스를 방출하고, 스캐폴드 전·후면에서 반사된 신호를 수집해 전파시간을 측정함으로써 장축 음속(c) = 2d/Δt(여기서 d는 두께, Δt는 왕복시간) 를 계산한다. 온도 의존성을 조사하기 위해 20 °C에서 80 °C까지 5 °C 간격으로 측정했으며, 음속이 급격히 감소하는 구간이 약 45 °C에서 55 °C 사이에 나타났다. 이는 PLGA의 유리전이( Tg )와 일치하며, 초음파가 고분자 사슬의 동적 완화와 직접 연결된다는 물리적 근거를 제공한다.

음향 이미징 측면에서는 두 가지 모드를 도입했다. 첫 번째는 표면 토포그래피를 얻기 위한 초음파 레이턴시 맵으로, 스캐폴드의 미세 기공과 골격 구조가 30 µm 이하 해상도로 시각화되었다. 두 번째는 전단 스캔을 통해 얻은 단면 단층 영상을 이용한 톰그래피이다. 여기서는 스캐폴드 내부의 기공 연속성, 폐쇄형·개방형 기공 비율, 그리고 물 채움 정도를 정량화할 수 있었다. 특히, 물이 기공에 침투한 후 음속이 약 5 % 감소하는 현상이 관찰돼, 유체 함량이 초음파 전파에 미치는 영향을 정량적으로 파악할 수 있었다.

연구의 강점은 (1) 간단한 펄스‑에코 장비만으로도 고분자 유리전이와 기공 구조를 동시에 평가할 수 있다는 점, (2) 두께가 수 밀리미터에 달하는 두꺼운 스캐폴드에서도 충분한 신호 대 잡음비(SNR)를 확보했다는 점이다. 그러나 제한점도 존재한다. 초음파 파장이 기공 크기와 비슷하거나 작을 경우 산란이 심해 해상도가 저하될 수 있으며, 현재 사용된 5 MHz 트랜스듀서는 고분자 자체의 감쇠가 큰 고주파 영역에서 신호 손실을 야기한다. 또한 온도 제어가 정밀하지 않을 경우 Tg 추정에 오차가 발생할 가능성이 있다. 향후 연구에서는 다주파 초음파, 초음파 포톤결합 기술, 그리고 실시간 온도·압력 모니터링을 결합해 보다 정밀한 물성 매핑을 수행할 필요가 있다.

전반적으로 이 논문은 PLGA와 같은 바이오분해성 고분자 스캐폴드의 물리·기계·유체 특성을 비침습적으로 파악할 수 있는 초음파 기반 플랫폼을 제시함으로써, 조직공학 및 재생의학 분야에서 스캐폴드 품질 관리와 설계 최적화에 새로운 도구를 제공한다.
