다중성분·다상 미세구조를 위한 열역학 위상장 모델: 준안정상태와 인터페이스 현상

다중성분·다상 미세구조를 위한 열역학 위상장 모델: 준안정상태와 인터페이스 현상
안내: 본 포스트의 한글 요약 및 분석 리포트는 AI 기술을 통해 자동 생성되었습니다. 정보의 정확성을 위해 하단의 [원본 논문 뷰어] 또는 ArXiv 원문을 반드시 참조하시기 바랍니다.

초록

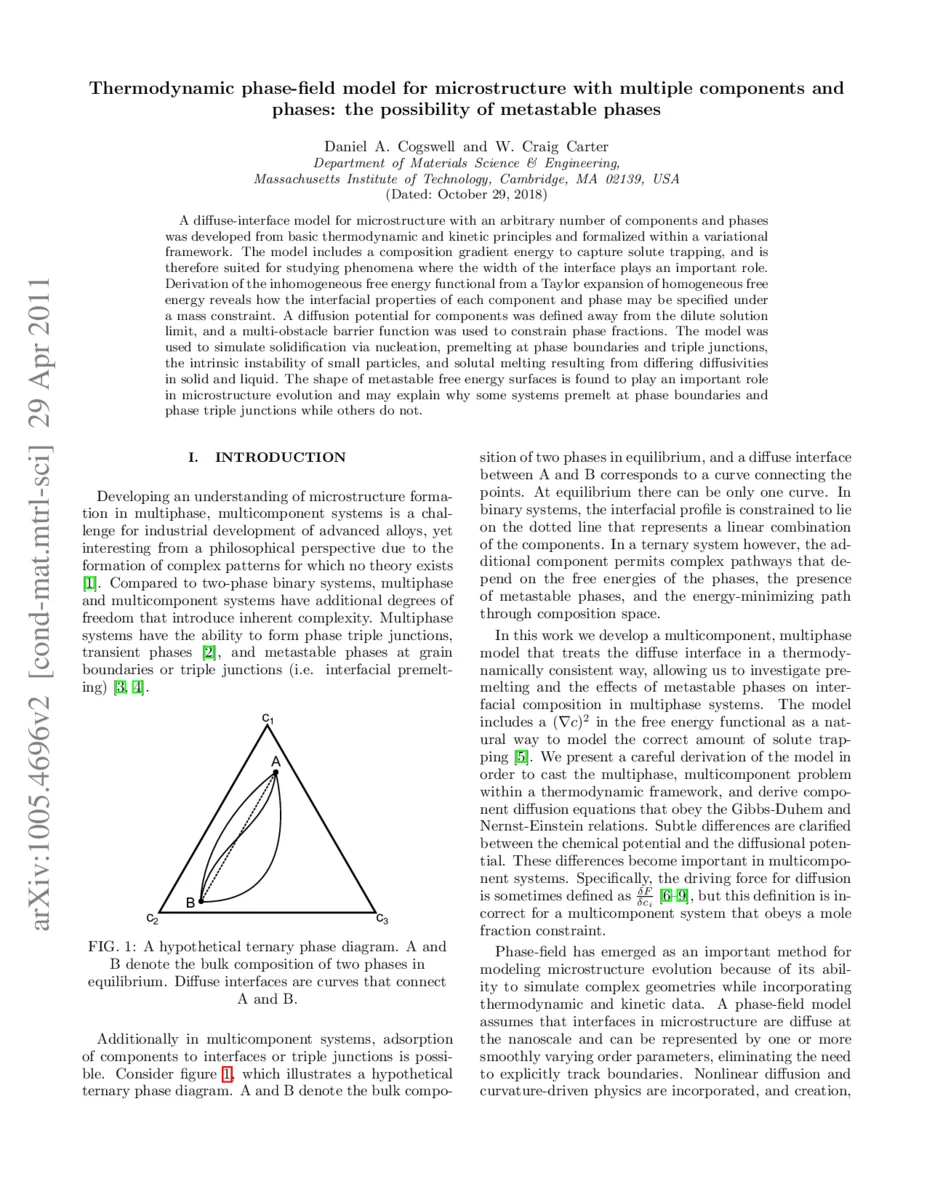

본 논문은 임의의 성분·상 수를 갖는 합금의 미세구조를 기술하기 위해, 조성 구배 에너지(∇c)²를 포함한 열역학적 자유에너지 함수를 변분 원리로 유도한다. 다중 위상에 대한 다중 장애물 장벽 함수를 도입해 위상 분율을 제약하고, 몰분율 제약 하에서 정의된 확산 퍼텐셜을 사용해 구성 성분의 확산 방정식을 도출한다. 모델을 이용해 고체화, 경계면 프리멜팅, 삼중 접합점 프리멜팅, 작은 입자의 불안정성, 그리고 고체·액체 간 확산계수 차이에 의한 용해 현상을 시뮬레이션한다. 메타안정 자유에너지 표면의 형태가 미세구조 진화에 결정적 영향을 미치며, 일부 시스템에서만 프리멜팅이 발생하는 원인을 설명한다.

상세 분석

본 연구는 Cahn‑Hilliard 이론을 다성분·다상 시스템에 일반화함으로써, 자유에너지 함수 f({c},{φ},{∇c},{∇φ})를 2차까지의 테일러 전개로 구성하고, 조성 구배 에너지 계수 κᵢⱼ와 위상 구배 에너지 λᵅᵝ를 도입하였다. 특히 (∇c)² 항을 명시적으로 포함함으로써 급속 고체화 시 발생하는 솔루트 트래핑을 정량적으로 기술한다. 위상 분율 φᵅ는 0~1 사이의 연속 변수이며, N개의 위상에 대해 Σφᵅ=1이라는 질량 제약을 두었다. 위상 간 에너지 장벽은 다중 장애물 함수(multi‑obstacle barrier)로 구현해, φᵅ·φᵝ>0인 영역을 물리적으로 금지하면서도 메타안정 위상의 존재를 허용한다. 확산 퍼텐셜은 전통적인 δF/δcᵢ 정의가 몰분율 제약을 위반한다는 점을 지적하고, 화학 퍼텐셜 μᵢ와 확산 퍼텐셜을 구분하여 μᵢᵉ=∂G/∂nᵢ 형태로 정의하였다. 이는 Gibbs‑Duhem 관계와 Nernst‑Einstein 관계를 동시에 만족하는 형태이며, 다성분 시스템에서 상호작용을 정확히 반영한다. 모델은 WBM 방식과 Access 방식의 차이를 명확히 분석한다. WBM은 인터페이스에서 두 상이 동일 조성을 갖는다고 가정해 자유에너지 표면 위에 추가적인 면적 에너지 Δf를 도입하지만, 인터페이스 폭이 커질수록 비물리적 에너지가 축적된다. 반면 Access는 각 상이 고유 조성을 유지하고, 공통 접선선 위에 에너지를 배치해 폭 확대에 대한 민감도가 낮다. 본 논문은 두 접근법의 장단점을 통합, 즉 위상 장벽은 유지하되 조성 구배 에너지를 포함해 실제 물리적 인터페이스 폭을 모델링한다. 시뮬레이션 결과는 메타안정 자유에너지 곡면의 형태가 경계면 프리멜팅 여부를 결정한다는 것을 보여준다. 특히, 메타안정 상이 존재하면 삼중 접합점에서 국부적인 자유에너지 최소화 경로가 형성되어 프리멜팅이 촉진되고, 반대로 메타안정 상이 없으면 이러한 현상이 억제된다.


댓글 및 학술 토론

Loading comments...

의견 남기기
