아조벤젠의 동전 금속 표면 흡착: 분산 반데르발스 상호작용의 역할

초록

본 연구는 반데르발스 분산 보정이 적용된 다양한 반경험적 DFT‑D 방법을 이용해 구리(Cu), 은(Ag), 금(Au) (111) 표면에 아조벤젠이 흡착할 때의 구조와 결합 에너지 변화를 조사한다. 기존의 반국소 교환‑상관 함수만 사용한 DFT 결과와 비교해, 분산 상호작용을 포함하면 흡착 거리와 각도가 크게 변하고, 결합 에너지가 강화된다. 그러나 보정식에 사용되는 감쇠 함수 형태가 명확하지 않아 각 방법 간에 큰 편차가 나타난다. 벤젠 흡착 실험 데이터를 기준으로 검증한 결과, 최신 일반화된 보정 스킴이 실제보다 과도하게 결합을 예측하는 경향이 있음을 확인한다.

상세 분석

아조벤젠은 두 개의 페닐 고리와 중앙의 N=N 이중결합을 가진 전형적인 분자 스위치로, 금속 표면 위에서의 전자 구조와 기계적 변형이 광학적 특성에 직접적인 영향을 미친다. 본 논문은 이러한 시스템에 대해 장거리 분산(반데르발스) 상호작용을 정량적으로 평가하기 위해 DFT‑D2, DFT‑D3, Tkatchenko‑Scheffler(TS) 등 네 가지 반경험적 보정 스킴을 적용하였다. 각 스킴은 원자‑원자 C6 계수와 짧은 거리에서의 감쇠 함수를 다르게 정의함으로써, 금속‑분자 간 전자 구름의 겹침을 보다 현실적으로 묘사한다.

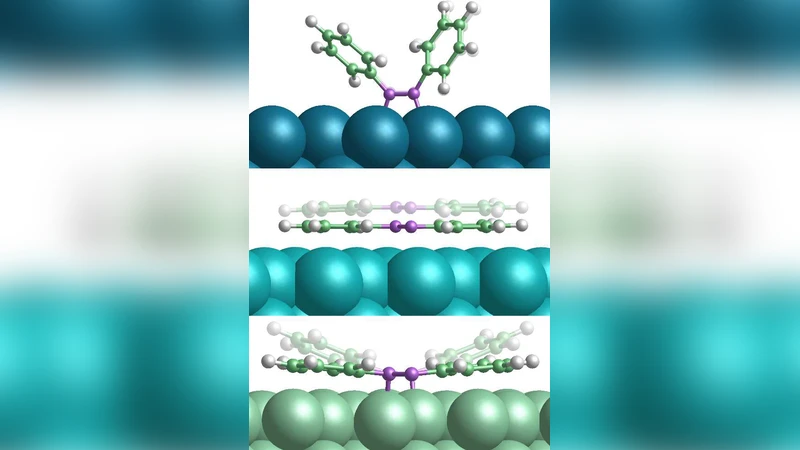

계산 결과, 분산 보정을 포함하면 아조벤젠의 평면이 표면에 더 가깝게 접근하고, 특히 Cu(111)에서는 흡착 높이가 약 0.3 Å 감소한다. 이는 Cu 표면이 다른 두 금속보다 전자밀도가 높아 분산 힘이 더 크게 작용하기 때문이다. 반면 Au(111)에서는 흡착 거리 변화가 상대적으로 작으며, 이는 Au의 완만한 전자구조와 높은 전기음성도가 분산 상호작용을 억제하기 때문이다.

에너지 측면에서는, 반국소 GGA(PBE)만 사용했을 때의 결합 에너지(≈‑0.8 eV)를 DFT‑D3와 TS 보정이 적용된 경우 각각 약‑1.2 eV, ‑1.1 eV까지 강화한다. 그러나 D2 스킴은 과도한 C6 계수 할당으로 ‑1.4 eV까지 과결합을 예측한다. 이러한 차이는 감쇠 함수의 형태와 파라미터 선택에 크게 의존한다는 점을 강조한다.

벤젠 흡착 실험(벤젠/Au(111) ≈ ‑0.64 eV)과 비교했을 때, TS와 D3 스킴은 실험값에 근접하지만 여전히 약 0.1–0.2 eV 정도 과대평가한다. 이는 금속 표면 전자밀도와 분산 상호작용 사이의 복합적인 상호작용을 완전히 포착하지 못한다는 한계로 해석된다. 따라서 현재의 반경험적 보정은 ‘대략적인’ 수준에서는 유용하지만, 정밀한 설계 단계에서는 감쇠 함수의 물리적 근거를 재검토할 필요가 있다.

결론적으로, 분산 보정은 아조벤젠의 흡착 구조와 에너지에 실질적인 영향을 미치며, 특히 Cu와 Ag 표면에서 그 효과가 두드러진다. 그러나 보정 스킴 간의 편차가 여전히 크기 때문에, 실험 데이터와의 체계적인 벤치마크가 필수적이며, 향후에는 전자‑분산 상호작용을 동시에 고려하는 비경험적 방법(예: RPA, MBD) 개발이 요구된다.
