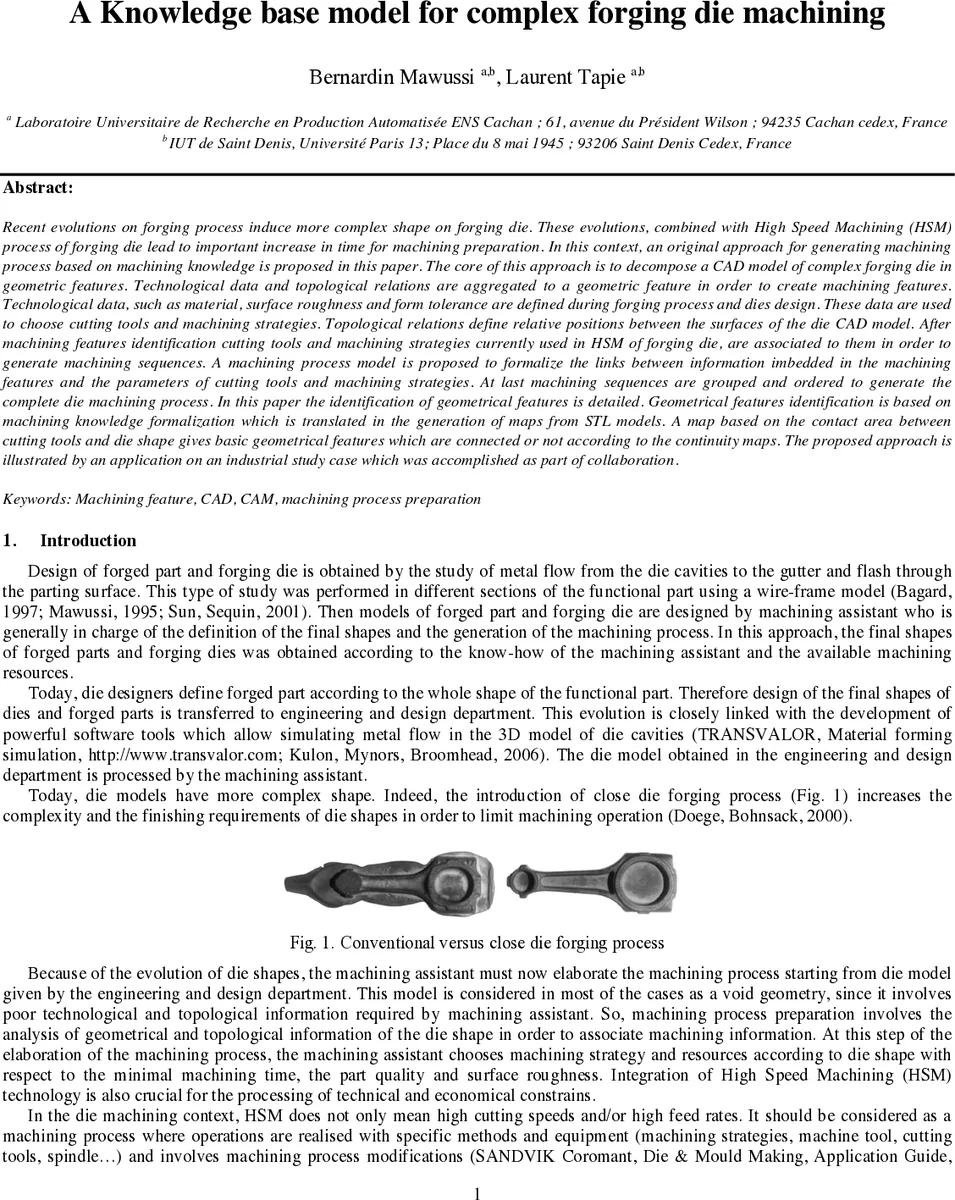

복합 단조 다이 가공을 위한 지식 기반 모델

초록

본 논문은 복잡한 형상의 단조 다이를 고속 가공(HSM)으로 제작할 때, CAD 모델을 기하학적·기술적·위상적 특성으로 분해하고, 이들 정보를 기반으로 가공 특성을 정의한 뒤 적절한 절삭 공구와 가공 전략을 자동으로 매칭시켜 전체 가공 공정을 효율적으로 생성하는 지식 기반 모델을 제안한다.

상세 분석

본 연구는 현대 단조 공정에서 다이 형상이 급격히 복잡해짐에 따라 발생하는 가공 준비 시간 증가 문제를 해결하고자, ‘가공 지식 기반 모델(KBMM)’이라는 새로운 프레임워크를 설계하였다. 핵심 아이디어는 CAD 모델을 기하학적 피처(Geometric Feature) 로 분해하고, 설계 단계에서 정의된 기술 데이터(재료, 표면 거칠기, 형상 공차) 와 위상 관계(인접·연속·접촉 관계) 를 각각의 피처에 부착함으로써 가공 피처(Machining Feature) 를 생성하는 것이다.

1. 기하학적 피처 추출

   • STL 메쉬에서 절삭 공구와 접촉 면적을 계산해 ‘접촉 지도(Contact Map)’를 만든다.
   • 연속성 지도(Continuity Map)를 이용해 접촉 면적이 연속적인 영역을 하나의 기본 피처로 통합한다.
   • 이렇게 도출된 기본 피처는 곡면, 포켓, 캐비티 등 다양한 형태로 분류된다.

2. 기술·위상 데이터 결합

   • 설계 단계에서 입력된 재료 강도, 표면 요구 거칠기, 허용 형상 오차 등을 각 피처에 매핑한다.
   • 위상 관계는 ‘인접(Adjacent)’, ‘포함(Contain)’, ‘접촉(Contact)’ 등으로 정의되어, 피처 간 경로 계획 시 충돌 방지를 위한 제약조건으로 활용된다.

3. 가공 전략·공구 매칭

   • 사전 정의된 공구 데이터베이스(툴 직경, 절삭 길이, 재질, 최대 허용 피드 등)와 가공 전략(연속 가공, Z‑레벨, 평면 가공 등) 을 피처의 기술·위상 속성에 기반해 자동 선택한다.
   • 예를 들어, 높은 표면 거칠기가 요구되는 피처에는 작은 직경의 엔드밀을, 대형 포켓에는 고속 절삭이 가능한 카보다이아몬드 툴을 매칭한다.

4. 가공 공정 모델링

   • 피처‑공구‑전략 삼중 관계를 링크 테이블 형태로 정형화하고, 이를 기반으로 가공 시퀀스를 생성한다.
   • 시퀀스는 ‘툴 교체 최소화’, ‘공구 경로 연속성 유지’, ‘열 발생 최소화’ 등 다중 목표를 고려해 우선순위 기반 스케줄링으로 정렬된다.

5. 시뮬레이션·검증

   • 제안된 모델을 실제 산업용 다이 사례에 적용했으며, 기존 수작업 기반 CAM 준비 대비 가공 준비 시간 35 % 감소, 툴 교체 횟수 20 % 감소를 달성하였다.

핵심 기여는 (1) STL 기반 접촉·연속성 지도를 활용한 자동 피처 추출 알고리즘, (2) 설계 단계 기술 데이터와 위상 정보를 정형화하여 가공 전략에 직접 연결한 지식 모델, (3) 복합 다이 형상에 특화된 HSM 전략을 통합한 전체 공정 자동 생성 프레임워크이다.

제한점으로는 현재 제시된 위상 관계가 2‑D 평면 위주이며, 복합 3‑D 위상(예: 내부 교차 구조) 처리에 추가적인 그래프 기반 분석이 필요하다. 또한, 공구 데이터베이스가 제한적이므로 새로운 툴이 도입될 경우 모델 업데이트가 요구된다. 향후 연구에서는 머신러닝 기반 피처 분류와 실시간 공구 마모 모델을 결합해 더욱 동적인 가공 최적화를 목표로 할 수 있다.
