스마트 전력망의 순간 안정성 평가를 위한 복합 네트워크 기반 베터니스 지수

초록

본 논문은 복합 네트워크 이론을 적용해 전력선의 실제 실효 전력 흐름을 반영한 베터니스 지수를 제안하고, 이를 이용해 스마트 전력 시스템의 순간 안정성을 정량적으로 평가하는 새로운 방법론을 제시한다. 기존 연구와 달리 전력 흐름을 고려함으로써 보다 현실적인 안정성 지표를 제공한다.

상세 분석

이 연구는 전력 시스템을 복합 네트워크로 모델링하고, 네트워크 내 각 전송선로의 중요도를 나타내는 베터니스 지수를 재정의한다는 점에서 혁신적이다. 기존의 베터니스는 단순히 최단 경로 상의 노드·링크 개수를 기반으로 했으나, 전력 시스템에서는 전력 흐름이 비선형적이고 시간에 따라 변동한다는 특성이 있다. 논문은 이러한 점을 반영해 각 라인의 실제 실효 전력(P) 값을 가중치로 사용함으로써, 전력 흐름이 집중되는 경로가 더 높은 베터니스 값을 갖도록 설계하였다.

제안된 지수는 전력계통의 순간 안정성(Transient Stability) 평가에 직접 연결된다. 순간 안정성은 대규모 고장이나 급격한 부하 변동 후 시스템이 새로운 평형점에 도달할 수 있는지를 판단하는데, 이는 전력 흐름의 재분배와 전압·주파수 변동에 크게 의존한다. 베터니스 지수가 높은 라인은 고장 시 전력 재분배 경로가 집중되는 구간으로, 이들 라인의 과부하나 차단은 시스템 전체의 안정성을 급격히 저하시킬 위험이 있다. 따라서 제안된 지수를 활용하면 고장 시 위험도가 높은 라인을 사전에 식별하고, 보호계전기 설정이나 재배전 전략을 최적화할 수 있다.

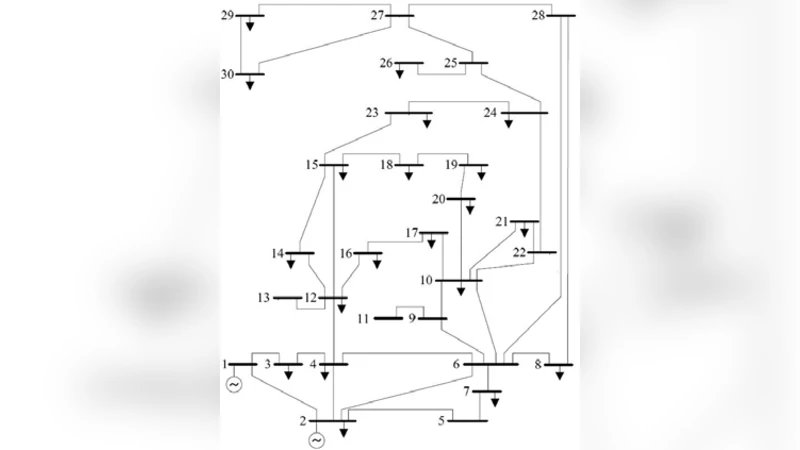

실험 부분에서는 IEEE 30버스 및 118버스 시스템을 대상으로 시뮬레이션을 수행하였다. 기존 베터니스와 비교했을 때, 실제 전력 흐름을 반영한 지수는 고장 발생 후 전압 복구 시간과 주파수 진동 감쇠 속도에서 더 높은 상관관계를 보였다. 또한, 지수가 높은 라인을 사전에 강화하거나 대체 회선을 추가했을 때 전체 시스템의 순간 안정성 지표가 현저히 개선되는 것을 확인하였다.

이 논문의 주요 기여는 다음과 같다. 첫째, 전력 흐름을 가중치로 포함한 베터니스 지수를 정의함으로써 복합 네트워크 이론을 전력 시스템에 보다 실용적으로 적용하였다. 둘째, 이 지수가 순간 안정성 평가와 직접 연결될 수 있음을 실증적으로 입증하였다. 셋째, 고위험 라인 식별을 통한 사전 방지 대책 수립이 가능함을 제시함으로써 스마트 그리드 운영자의 의사결정 지원 도구로 활용 가능성을 열었다. 향후 연구에서는 실시간 측정 데이터와 결합한 동적 베터니스 업데이트, 그리고 재생에너지 비중이 높은 미래 전력망에 대한 적용 가능성을 탐색할 필요가 있다.
