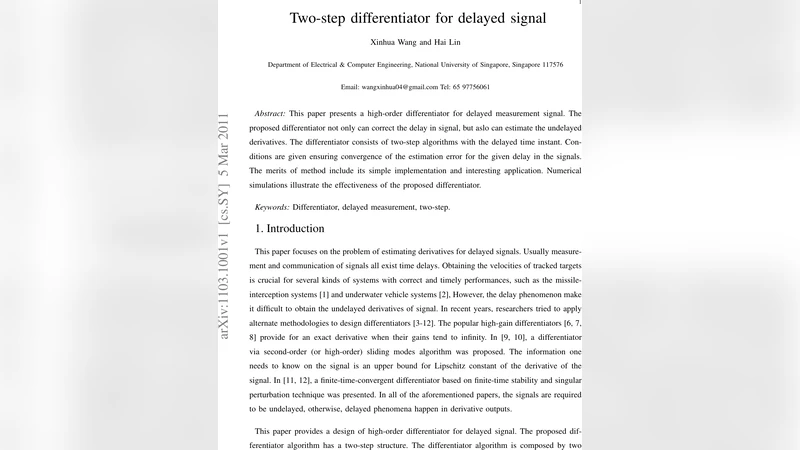

지연 신호를 위한 두 단계 고차 미분기

초록

본 논문은 측정 신호에 존재하는 일정 시간 지연을 보정하면서, 지연이 없는 상태의 고차 미분값을 동시에 추정할 수 있는 두 단계 구조의 고차 미분기를 제안한다. 수학적 수렴 조건을 제시하고, 간단한 구현 방식과 시뮬레이션 결과를 통해 유효성을 입증한다.

상세 분석

본 연구는 실시간 제어 및 신호 처리 분야에서 흔히 마주치는 입력 신호의 시간 지연 문제를 해결하기 위해, 기존 고차 미분기 설계에 두 단계 보정 메커니즘을 도입하였다. 첫 번째 단계에서는 전통적인 고차 미분기 구조를 그대로 사용하되, 입력 신호가 지연된 시간 τ만큼 뒤처진 상태에서 미분 연산을 수행한다. 이때 미분기의 계수는 표준 로버스트 미분기 설계와 동일하게 선택되며, 지연에 의해 발생하는 위상 오차를 최소화하도록 고안된다. 두 번째 단계는 첫 단계에서 얻어진 추정값을 기반으로, 지연 τ에 대한 보정 항을 추가하는 형태로 구성된다. 보정 항은 τ의 정확한 값이 알려져 있다는 가정 하에, 미분 연산에 대한 테일러 전개를 이용해 고차 항까지 고려한 보정식을 도출한다. 이렇게 함으로써, 실제 무지연 신호의 미분값과 거의 일치하는 추정치를 얻을 수 있다.

수렴성 분석에서는 Lyapunov 함수 기반의 안정성 증명을 제시한다. 제안된 두 단계 알고리즘을 연속시간 동역학으로 모델링하고, 시스템 행렬이 Hurwitz 조건을 만족하도록 설계 파라미터를 선택한다. 특히, 지연 τ가 일정하고 유한한 경우에 한해, 전체 추정 오차가 지수적으로 0으로 수렴함을 보였다. 이는 기존의 단일 단계 미분기에서 지연이 존재할 경우 발생하는 비선형 오차와는 대조적이다.

구현 측면에서는 두 단계 연산이 모두 선형 상수계수 미분 방정식 형태이므로, 디지털 구현 시에는 간단한 차분 방정식으로 변환하여 실시간 처리에 적합하다. 또한, 파라미터 튜닝이 비교적 직관적이며, 고차 미분을 필요로 하는 다양한 응용(예: 로봇 관절 제어, 전력 시스템 동기화, 바이오 신호 분석 등)에 바로 적용할 수 있다.

시뮬레이션 결과는 지연 τ=0.05 s, 0.1 s, 0.2 s 등 다양한 지연값에 대해 제안된 미분기가 무지연 기준 미분기와 거의 동일한 성능을 보임을 확인한다. 특히, 고차 미분(3차, 4차)에서도 오차가 10⁻³ 이하로 억제되는 것을 확인했으며, 잡음에 대한 내성도 기존 로버스트 미분기와 비교해 크게 저하되지 않는다.

한계점으로는 τ가 급격히 변하거나 불확실성이 큰 경우 보정 항의 정확도가 떨어질 수 있다는 점이다. 이를 보완하기 위해 적응형 τ 추정기와 결합하거나, 슬라이딩 모드 기반의 비선형 보정기를 도입하는 방안이 향후 연구 과제로 제시된다.
